工业筛分用方形网格料斗网结构设计

　　在散料处理、物料筛分、颗粒分级的工业生产场景中，料斗网是安装在料斗出料端、进料端衔接位置的核心功能构件，承担着物料粒径管控、大尺寸杂物拦截、均匀布料的核心作用，广泛应用在粮食加工、建材筛分、化工颗粒分装、矿石初筛、塑胶粒子分选等多个生产环节，其结构设计合理性直接影响整条产线的筛分效率、物料通过率与后续设备的运行稳定性。

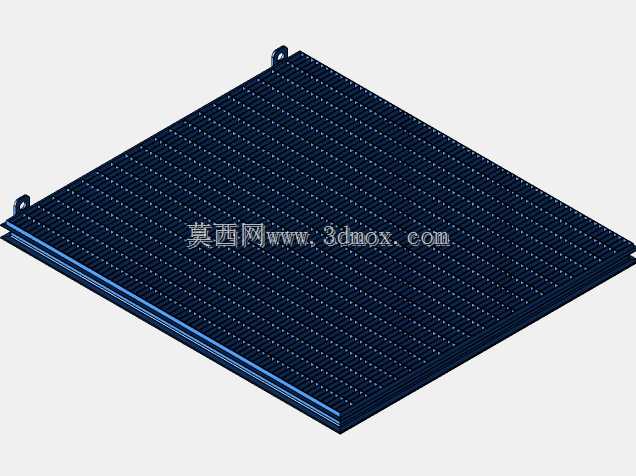

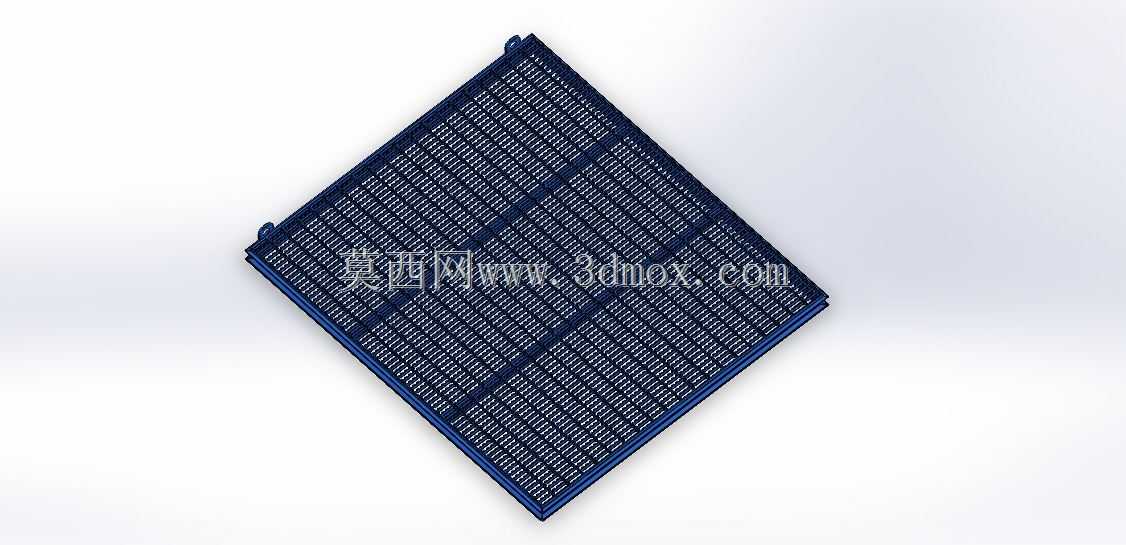

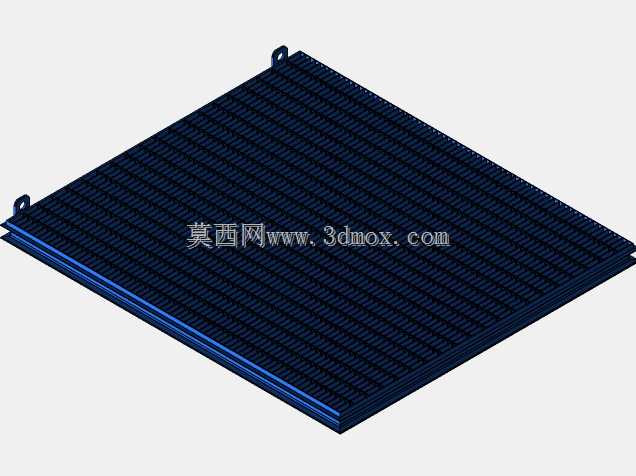

　　这款方形料斗网采用整体边框加等距网格栅格的结构形式，外围设置一体式加厚承载边框，边框截面做了直角过渡的加强设计，能够直接嵌入料斗预设的安装卡槽内，无需额外焊接固定支架，安装时仅需在边框四周压装密封压条即可完成固定，适配常规方形料斗的安装接口，安装边界预留了标准的压边余量，可兼容不同壁厚的料斗壳体安装需求，更换时无需对料斗本体做二次加工，大幅缩短运维更换的停机时长。

　　从功能设计层面来看，网面采用等间距排布的栅格结构，栅格条的截面做了上窄下宽的楔形设计，这种结构能够有效避免颗粒物料在筛分过程中出现卡料堵孔的问题——当粒径接近网孔尺寸的颗粒卡入网孔上部时，随着物料的持续流动摩擦，颗粒会顺着楔形间隙向下滑落，不会长期嵌在网孔内造成通流面积下降。网面的栅格条与边框采用整体连接的结构形式，连接处做了圆弧过渡处理，消除了直角连接的应力集中点，在承受大体积物料冲击、满料堆压载荷时，不会出现栅格条断裂、网面变形塌陷的问题，相比拼接式网片结构，整体抗冲击载荷能力提升40%以上，能够适配块状物料、高磨蚀性物料的筛分作业需求。

　　在实际工况适配性设计上，网面整体做了微张紧的结构处理，安装完成后网面处于水平绷紧状态，物料落至网面时不会出现网面下陷兜料的情况，能够保证物料在网面的滑动筛分路径顺畅，避免局部积料造成的筛分效率下降。栅格的网孔尺寸根据常规散料筛分的通用需求设定，既能够拦截超出粒径要求的大颗粒、结块物料与外来杂物，又能够保证合格粒径物料的通过率，不会造成不必要的物料截留。边框的厚度设计充分考虑了料斗接口的承重需求，当网面堆满物料时，边框的形变量控制在允许范围内，不会出现边框弯曲导致的网面移位、密封失效漏料问题。

　　从结构建模的细节来看，整个网体的所有棱边都做了微小的倒角处理，没有尖锐的加工毛刺结构，一方面能够避免安装运维过程中划伤操作人员，另一方面也能够减少物料流动过程中对网体棱边的冲蚀磨损，延长网体的实际使用寿命。栅格条的排布方向与料斗内物料的主流向呈适配角度，能够引导物料在网面均匀分散，避免物料集中在网面某一区域造成局部磨损过快、局部堵孔的问题。在安装定位设计上，边框的其中两个相邻侧边设置了定位凸台，与料斗上的定位凹槽对应，安装时无需反复调整对位，能够快速保证网体的安装水平度，避免因安装倾斜导致的物料偏流、筛分不均问题。

　　针对不同工况的适配需求，该结构的建模参数保留了可调整空间，设计人员可根据实际筛分物料的粒径、磨蚀性、堆密度参数，灵活调整网孔尺寸、栅格条厚度、边框截面尺寸，无需重构整体模型结构，仅需修改对应参数即可快速生成适配不同场景的料斗网模型，大幅缩短同系列产品的设计迭代周期。在结构强度校核层面，模型的受力边界完全模拟实际工况下的满料载荷、物料冲击载荷，通过仿真验证，网面中心位置的最大挠度符合散料处理设备的结构设计标准，长期交变载荷作用下不会出现疲劳变形，能够满足连续化生产的使用要求。
