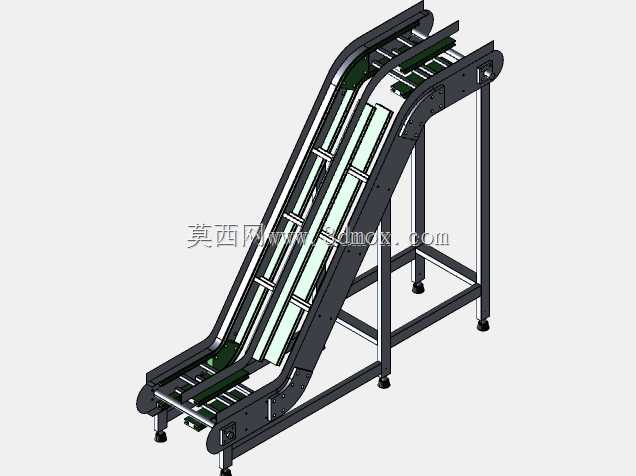

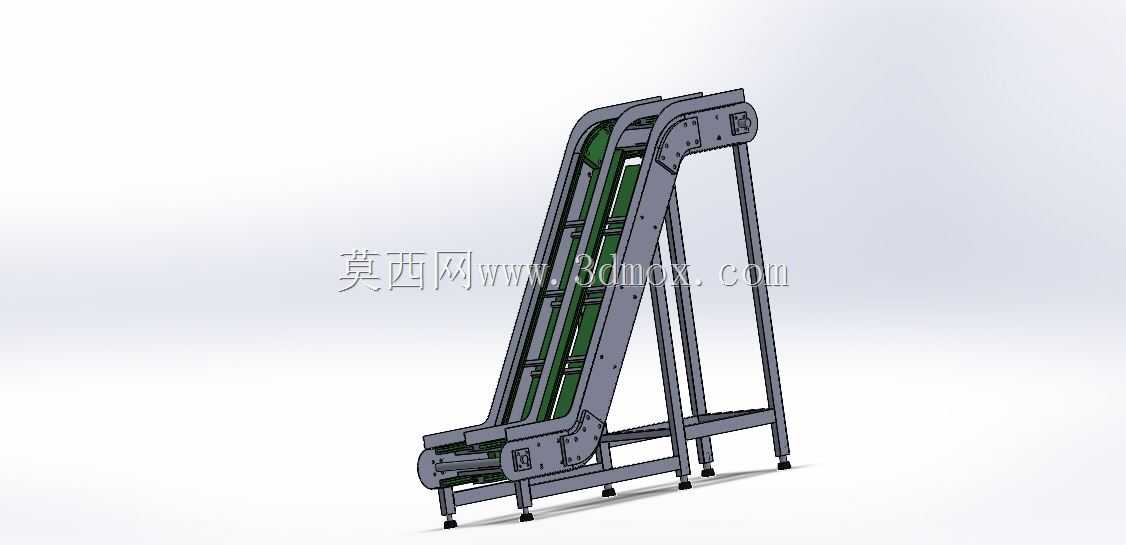

Z型爬坡槽链栏杆式物料输送机架结构

　　在散料、不规则包装件的连续化生产转运场景中，常规水平输送设备往往无法满足不同工位间的高度差衔接需求，尤其是在食品加工、电子元器件分拣、五金小件周转、农副产品初加工这类产线布局紧凑、上下料点位存在垂直落差的工况下，带挡边的爬坡输送结构是解决物料垂直转运的核心方案，本次涉及的槽链栏杆式输送机架，正是针对这类爬坡输送场景做的结构适配。从实际落地的工况来看，这类机架首先要解决的是爬坡段物料滑落的问题，区别于普通平皮带爬坡机的挡条结构，槽链搭配侧边栏杆的设计，既可以通过槽链的嵌合结构给颗粒状、小块状物料提供横向的承托限位，又能通过两侧的栏杆阻挡体积稍大的包装件在爬坡过程中向侧边滚落，适配的爬坡角度通常可以做到30度到60度之间，相比普通皮带爬坡机的角度上限提升了近20度，能在更小的水平占地空间内实现更大的提升高度，对于车间面积紧张、需要在现有产线缝隙中插入提升段的改造项目来说，这个结构特性的适配性非常突出。

　　从机架本身的结构设计逻辑来看，整体采用分段式方管焊接框架，底部水平段、中部爬坡段、顶部水平卸料段三个部分的框架做了一体化的刚性连接，底部水平段的长度通常根据上料工位的操作空间预留，一般设置在300mm到800mm区间，方便操作人员或者上游接驳设备将物料平稳放置到输送槽链上；中部爬坡段是整个机架的受力核心，两侧的主支撑方管采用加厚规格，内部每隔200mm到300mm设置一根横向加强撑，避免槽链运行过程中因为张紧力和物料重量导致框架出现侧向变形，同时爬坡段的两侧栏杆高度根据输送物料的最大尺寸设置，通常高出槽链承载面100mm到250mm，栏杆采用圆钢或者薄壁方管制作，既不会因为结构过重增加机架负载，又能提供足够的防护强度；顶部水平卸料段的长度则根据下游接驳设备的进料口尺寸确定，一般预留200mm到500mm的水平输送距离，保证物料到达提升高度后能平稳过渡到卸料位置，不会因为惯性直接抛洒出去。

　　在安装边界的适配设计上，机架底部配置了可调脚杯，每个支撑腿下方的脚杯调节行程通常在50mm左右，可以抵消车间地面的不平整误差，保证整个机架安装后槽链的运行平面处于设计要求的角度范围内，避免出现跑偏、卡链的问题。机架的整体宽度根据槽链的有效输送宽度确定，常见的有效输送宽度覆盖200mm到600mm区间，对应的机架整体外宽要比有效输送宽度宽出150mm到200mm，预留出两侧链条传动、护板安装以及栏杆固定的空间；整体的提升高度则可以根据实际产线的高度差需求做模块化调整，框架的方管长度可以按需裁切焊接，不需要重新开模制作结构件，对于非标定制的项目来说能大幅缩短设计和加工周期。

　　从功能特性的细节来看，这个机架的结构预留了驱动单元、张紧机构的安装位，驱动端通常设置在顶部水平段的端部，利用上置驱动的方式增大链条的包角，提升传动效率，同时减少爬坡段链条的垂度；张紧机构设置在底部水平段的尾端，采用螺杆调节的方式，可以在设备运行一段时间链条出现磨损伸长后，快速调整张紧度，避免链条跳齿、打滑。两侧的栏杆除了防护作用之外，还预留了护板、传感器支架的安装孔位，后续如果需要增加防尘护罩、物料到位检测、计数传感器等配件，不需要额外在框架上钻孔焊接，直接利用预留孔位就能安装，降低后续改造的工作量。另外整个机架的焊接位置都做了打磨处理，表面可以根据工况需求做喷塑、镀锌或者喷漆处理，在潮湿、多粉尘的车间环境中也能保证足够的结构使用寿命，减少机架锈蚀带来的维护成本。

　　在实际选型适配的时候，需要先明确输送物料的单重、整体堆积密度，以此来确定框架方管的壁厚规格，比如输送单重1kg以下的小件物料，主框架采用40402mm的方管就能满足刚性要求，如果输送单重5kg以上的金属件，主框架就需要升级到50503mm甚至更厚的规格，避免满载运行时框架出现震颤。同时要根据上下游设备的接驳高度，准确核算爬坡段的水平投影长度和倾斜角度，避免角度过大导致物料下滑，也要避免角度过小导致机架水平占地超出车间的可用空间。另外槽链的运行速度通常设置在0.1m/s到0.5m/s之间，机架的结构设计本身也适配这个速度区间的动载荷，不需要额外做加强处理，能覆盖绝大多数轻工、电子、食品、五金行业的小件物料提升转运需求。
