快开式承压密封人孔结构设计

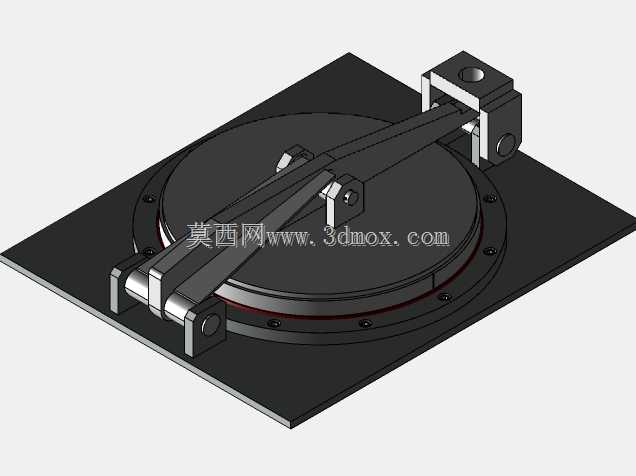

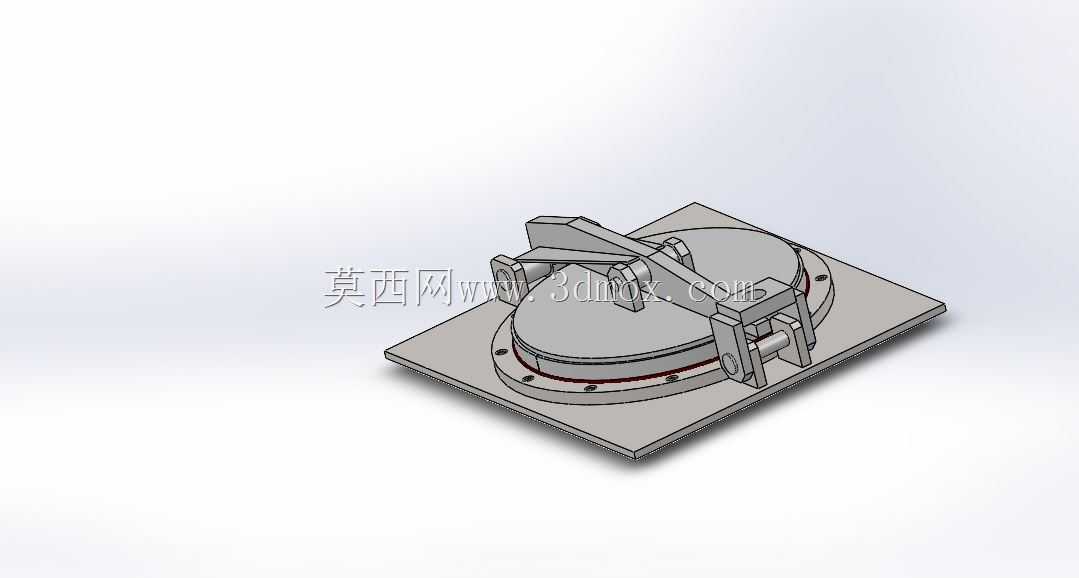

　　这类快开式密封人孔结构，多应用在常压或低压储罐、密闭箱体、小型压力容器的侧壁或顶部位置，作为设备内部检修、物料取样、清理作业的通行通道，相比传统螺栓紧固的人孔结构，其快开锁紧机构能大幅缩短开闭操作的时间，降低运维人员的作业强度，在需要频繁开启检查内部工况的设备场景中适配性极强。从结构设计逻辑来看，整个组件以方形安装底板作为承载基座，底板上预设的安装孔位匹配通用法兰安装的孔距标准，安装时可直接通过螺栓与设备侧壁的预留法兰面对接，密封面处可根据输送介质的腐蚀性、温度参数选配橡胶、石棉或金属缠绕垫片，保证闭合状态下的密封性能，避免内部介质泄漏或者外部杂质进入设备腔体。核心的圆形盖板采用加厚板材加工，边缘做倒角处理避免应力集中，

　　盖板与基座之间通过铰接支座连接，铰接轴的位置经过受力校核，开启时盖板可沿铰接轴翻转至完全敞开状态，不会遮挡人孔通行区域，同时铰接部位预留润滑间隙，长期使用也不会出现卡滞问题。盖板上方的锁紧机构采用压杆式凸轮锁紧原理，操作时仅需扳动压杆即可通过凸轮结构将盖板紧紧压合在密封面上，无需逐个拧紧多组螺栓，锁紧力分布均匀，不会出现局部密封压合不实导致的泄漏问题，锁紧压头的接触位置做了圆弧过渡，避免长期压合在盖板表面造成压痕损伤，影响后续密封效果。从安装边界来看，方形安装底板的边长尺寸适配常规DN400-DN500规格的人孔通径，安装时需要在设备侧壁预留对应尺寸的开孔，开孔边缘做焊接坡口处理，保证底板与设备本体焊接后的结构强度，

　　整个机构的外伸高度控制在合理范围内，不会占用过多设备外部的安装空间，在布局紧凑的生产线上也能顺利安装。设计过程中需要重点校核铰接轴、锁紧压杆的受力强度，当设备内部存在微正压工况时，锁紧机构需要承受内部介质对盖板的顶升力，因此关键受力部件的材质需要根据承压等级选配碳钢或者不锈钢材质，焊接部位需要做去应力处理，避免长期受力出现变形。另外密封面的平面度加工精度需要控制在合理公差范围内，压合时整个密封面的压缩量保持一致，才能保证长期使用的密封可靠性，锁紧机构的操作端做了加长力臂设计，操作人员无需借助额外工具即可徒手完成开闭操作，在应急处置场景下能够快速开启人孔，提升设备运维的安全性。这类结构除了应用在工业储罐设备上，也可适配在密闭输送设备、

　　环保处理箱体、粮食仓储设备上，根据不同的使用场景调整盖板的通径尺寸、锁紧机构的数量，对于通径较大的人孔可对称布置多组锁紧压杆，保证整个盖板圆周方向的压合力均匀，避免大尺寸盖板受内压出现变形导致密封失效。在三维建模过程中，需要重点验证锁紧机构的运动行程，确认压杆扳动过程中不会与盖板、安装底板出现运动干涉，盖板翻转到最大开启角度时不会与设备周边的其他部件发生碰撞，同时模拟密封面的压合状态，确认各锁紧点的压合力分布均匀，避免出现局部压力不足的问题。安装底板上的螺栓孔采用长圆孔与圆孔组合的设计，可补偿安装过程中的焊接变形误差，降低现场安装的对位难度，铰接部位的销轴采用可拆卸设计，后期维护时可快速拆下销轴完成盖板或者密封件的更换，无需整体切割拆除整个结构，降低后期运维的成本。
