天圆地方变径钣金过渡连接结构

　　这类天圆地方变径钣金构件，在通风除尘、物料输送、工业排气系统中应用极为广泛，核心作用是实现圆形管道与方形设备接口之间的平滑过渡，避免流道截面突变引发的风阻激增、紊流噪声、物料堆积卡滞等实际工程问题。在除尘系统的风机进出口、车间排风罩与圆形风管的衔接段、粮食输送管路的设备对接位置，这类构件都是不可缺少的管路配件，相比直角变径或者多段拼接的过渡结构，一体成型的天圆地方构件流道顺滑度更高，运行过程中的压损可以降低15%以上，同时减少了接缝位置的漏风、积料隐患，长期运行的维护成本更低。

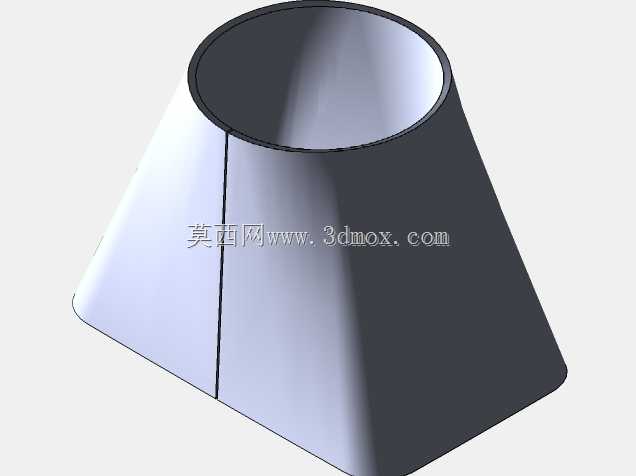

　　从结构设计逻辑来看，这类构件采用薄壁钣金折弯拼接成型，上端为圆形接口，可直接对接标准规格的圆形通风管或者圆形设备出风口，下端为方形接口，匹配方形的设备风口、静压箱或者建筑预留的方形排风洞口，四个三角面通过等分折弯实现圆形到方形的轮廓过渡，所有折弯边预留统一的法兰翻边余量，方便现场安装时打螺栓固定或者做咬口连接。设计过程中需要先确定上下接口的中心同轴度，避免安装后出现管路偏心，导致流道偏斜、局部风速过高磨损管壁的问题，通常上下接口的中心偏差需要控制在1mm以内，法兰边的平面度公差不超过1.5mm，保证对接位置的密封垫能够均匀压实，不会出现局部漏风。

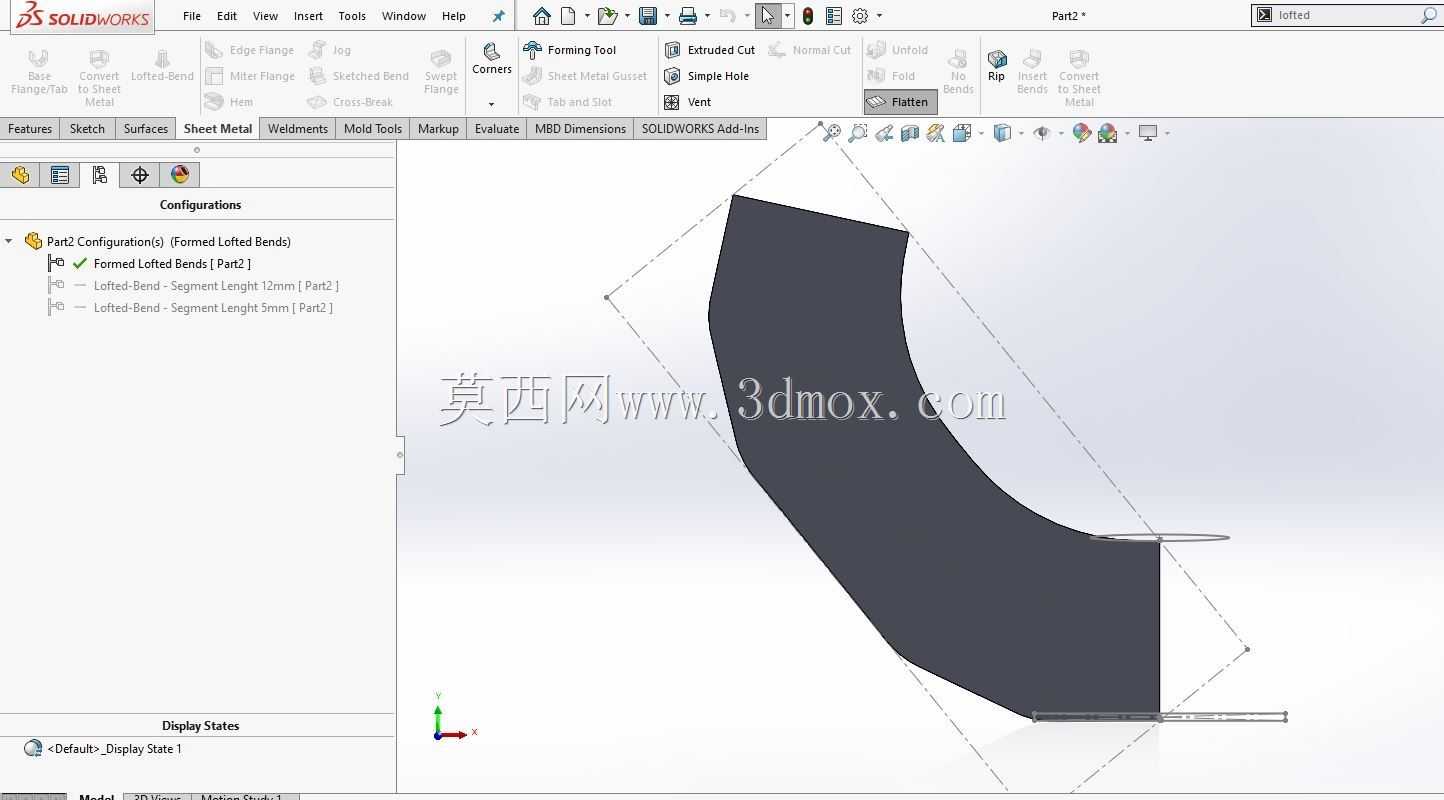

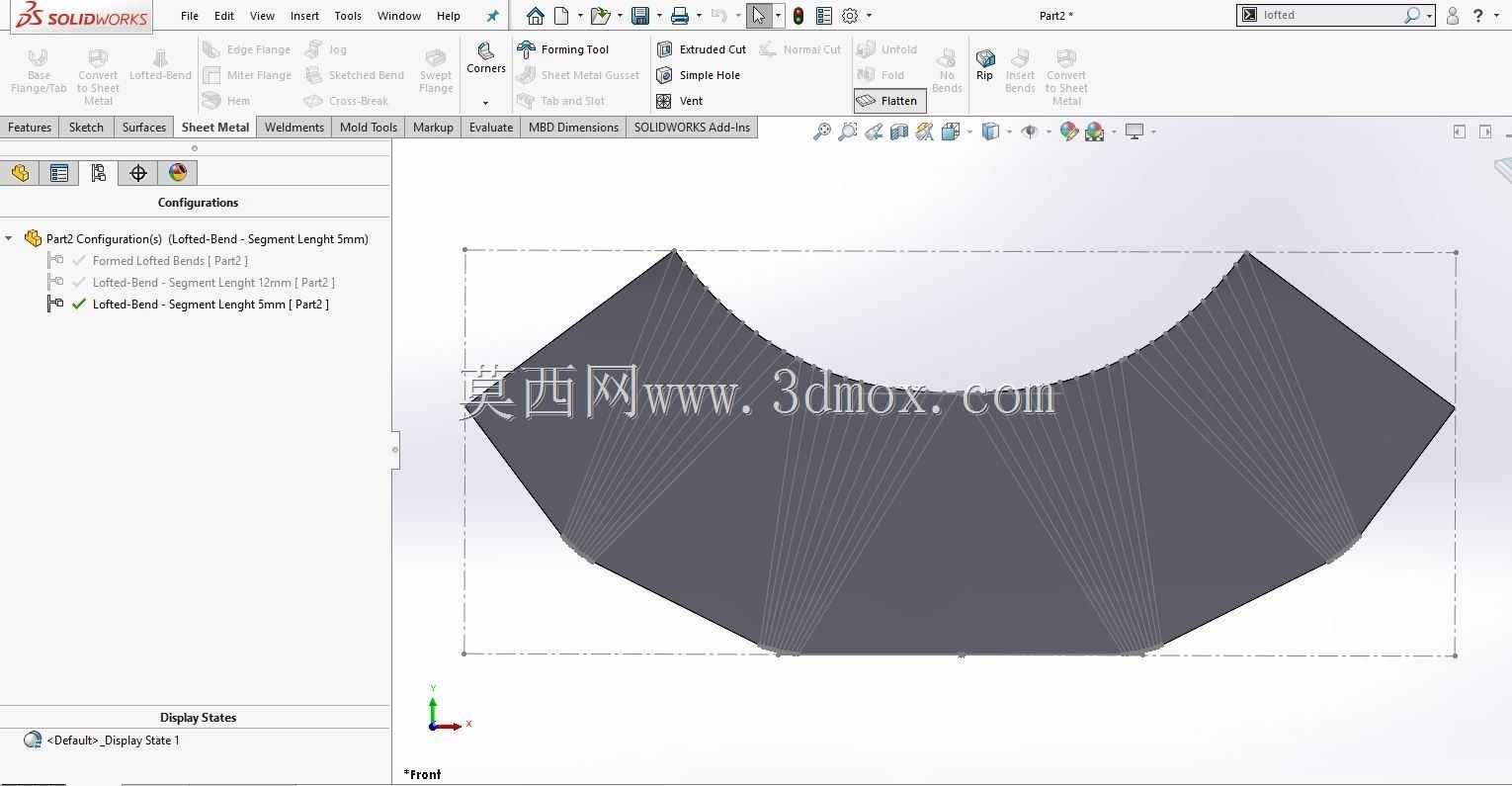

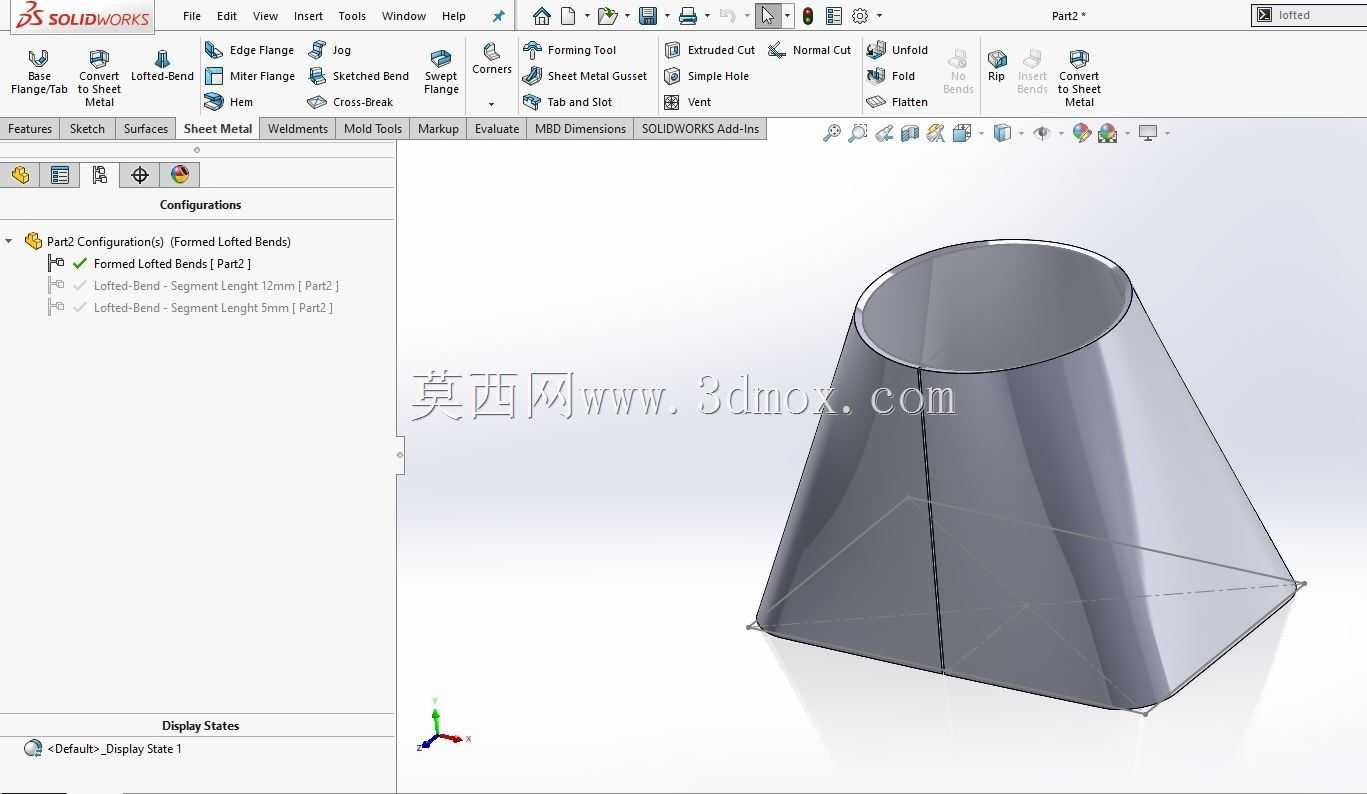

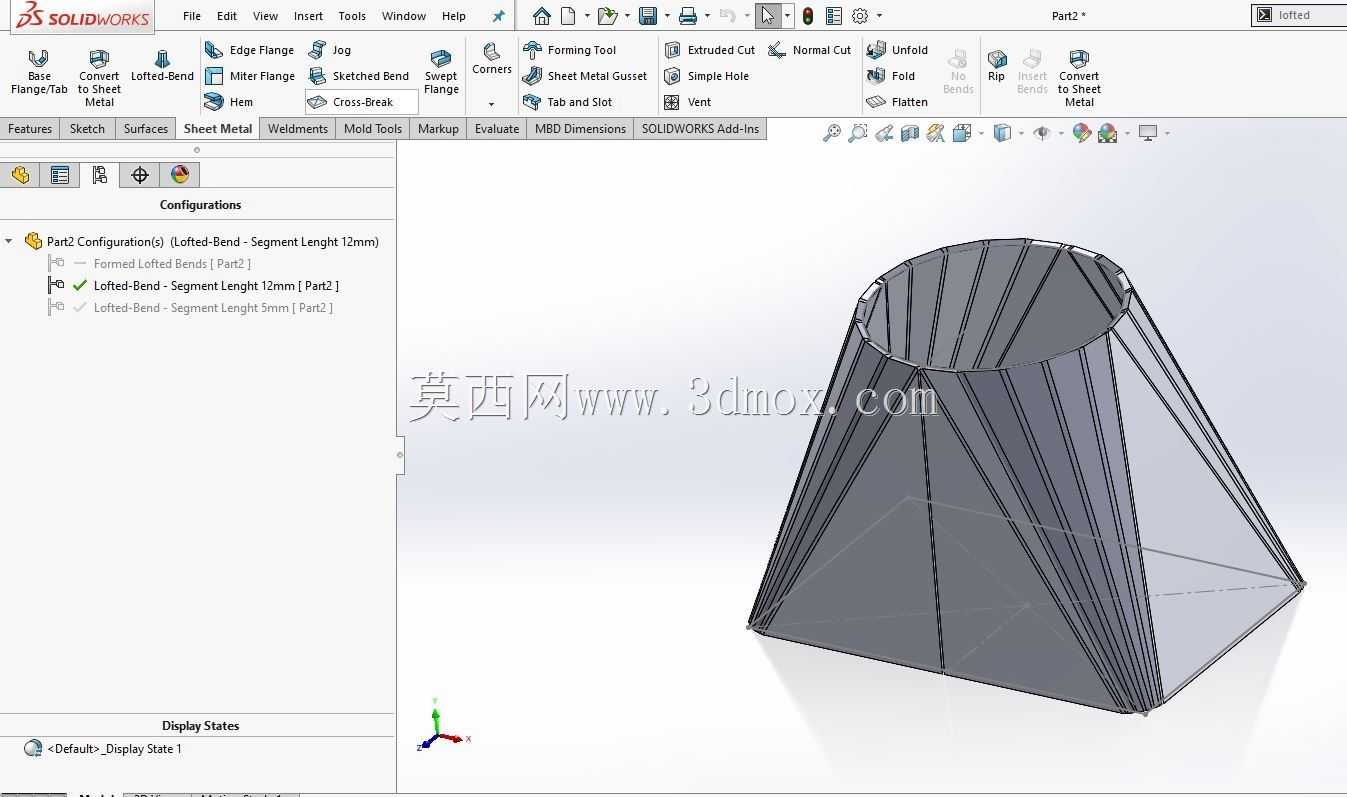

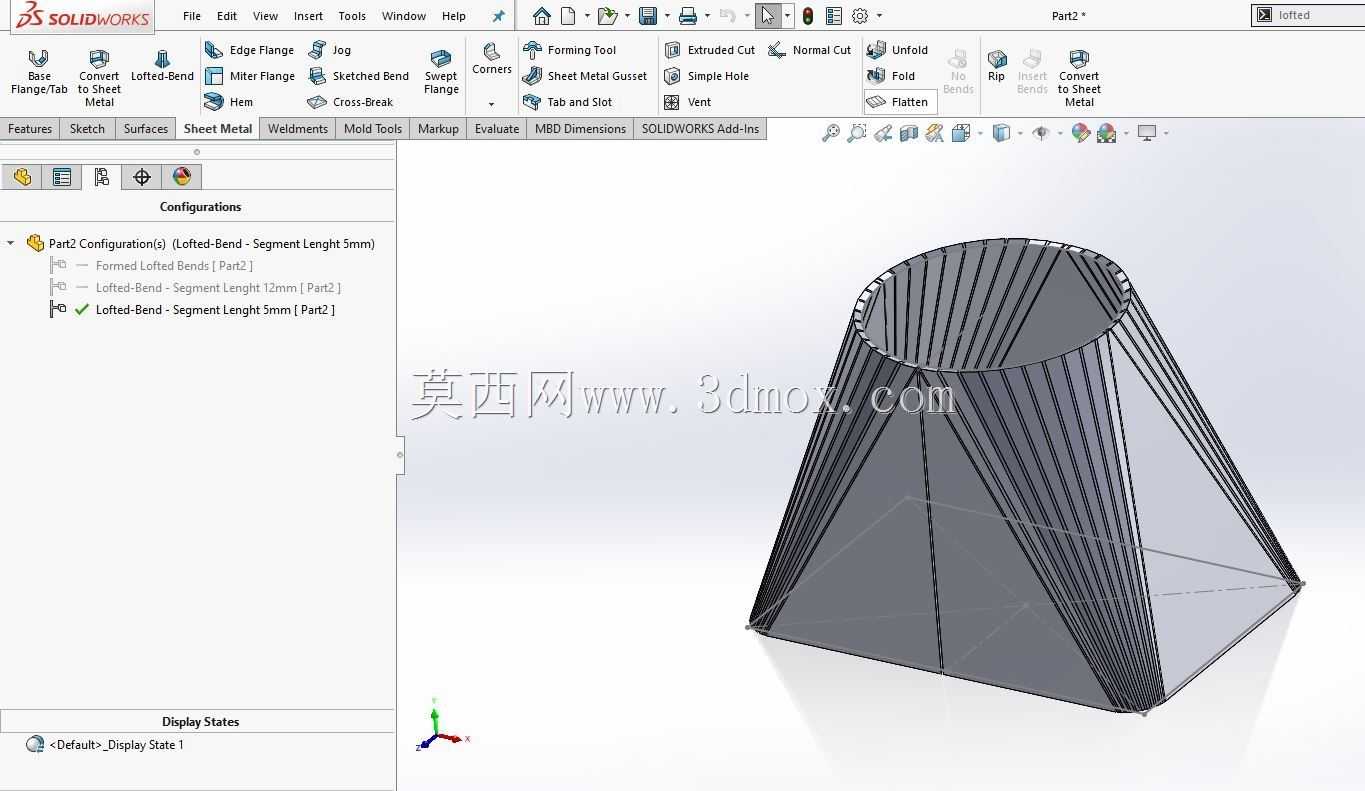

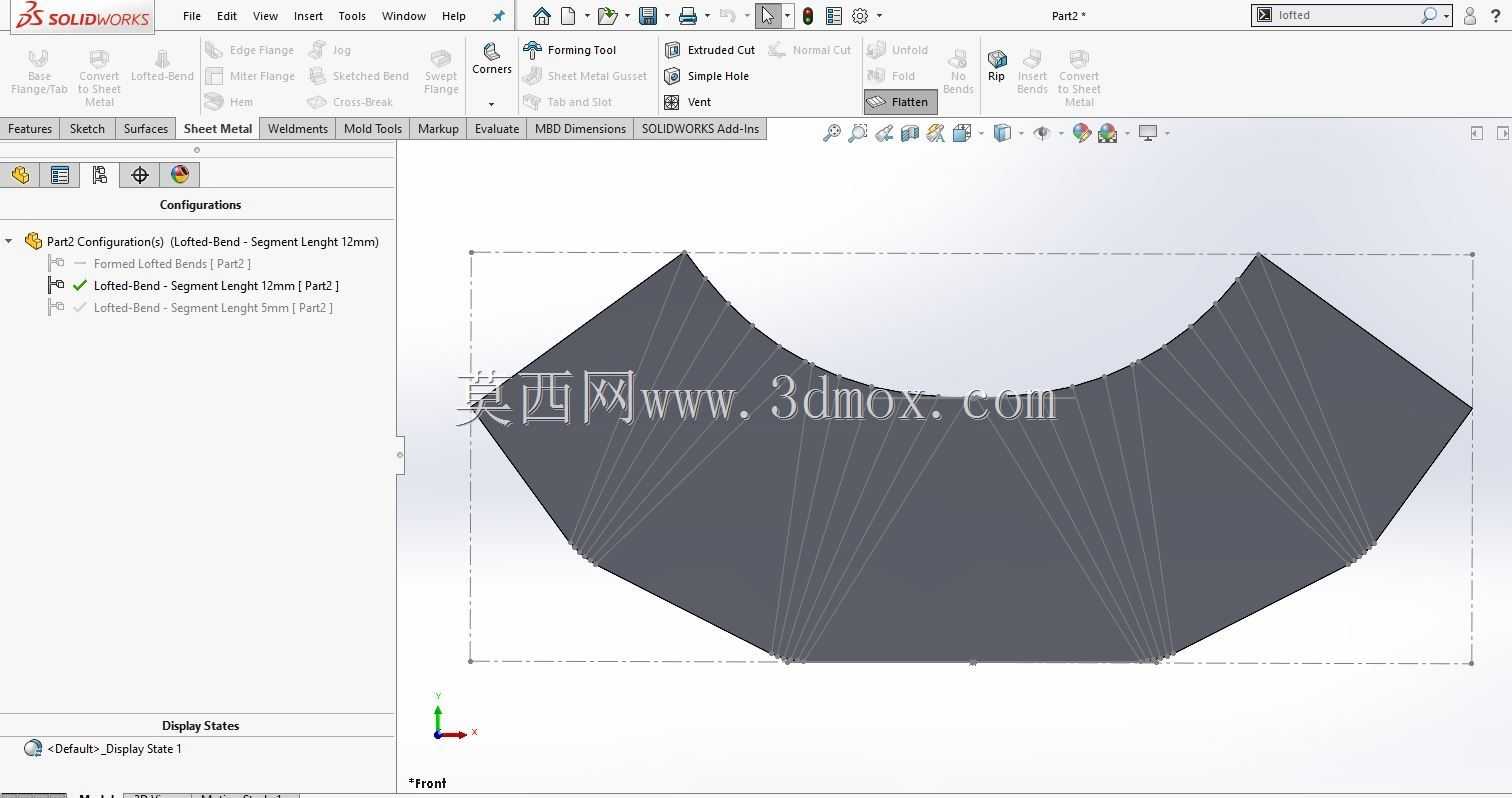

　　建模过程中需要重点处理钣金展开的精度问题，因为这类异形钣金的折弯线不是规则的直线，每一个三角分块的斜边长度都存在细微差异，需要通过钣金模块的放样折弯功能生成实体，再自动输出展开下料图，避免手动计算展开尺寸出现的拼接缝隙过大、折弯后接口错位的问题。实际生产中，这类构件通常采用1mm到2mm厚的镀锌钢板或者冷轧钢板制作，根据输送介质的不同也可以选用不锈钢板，折弯完成后所有接缝位置采用满焊或者咬口密封，对于除尘系统用的构件，内壁需要做打磨处理，避免焊缝凸起位置挂住粉尘，长期运行造成积尘堵塞。

　　安装边界方面，这类构件的上下接口都预留20mm到30mm宽的法兰翻边，法兰边上按照标准管法兰的孔距预留螺栓孔，安装时不需要额外焊接转接法兰，可以直接和上下游的管路、设备通过螺栓连接，构件整体的高度根据变径的差值调整，通常变径差值越大，构件的高度越高，保证过渡段的锥角不超过30度，避免锥角过大导致流道突变。如果是用于物料输送的场景，锥角还需要进一步缩小，防止物料在过渡段滑落不畅造成堵管。在实际管路排布中，这类构件通常安装在设备进出口的软连接之后，避免设备运行的振动传递到管路系统，同时要预留足够的安装操作空间，方便螺栓紧固和后期的密封维护。

　　从结构强度来看，薄壁钣金结构通过折弯形成的棱边自然加强了构件的整体刚性，不需要额外增加加强筋，在常规的通风系统风压下不会出现变形异响，如果是用于高压送风或者高压物料输送的场景，可以在构件外部增加环形抱箍加强，避免负压下构件被吸瘪。建模时需要注意所有折弯位置的内R角匹配实际钣金折弯的刀具R角，通常1.5mm厚的钢板折弯内R取0.8mm到1mm，保证展开下料后的尺寸和实际折弯成型的尺寸一致，不会出现折弯后上下接口尺寸超差，无法和现场管路对接的问题。
