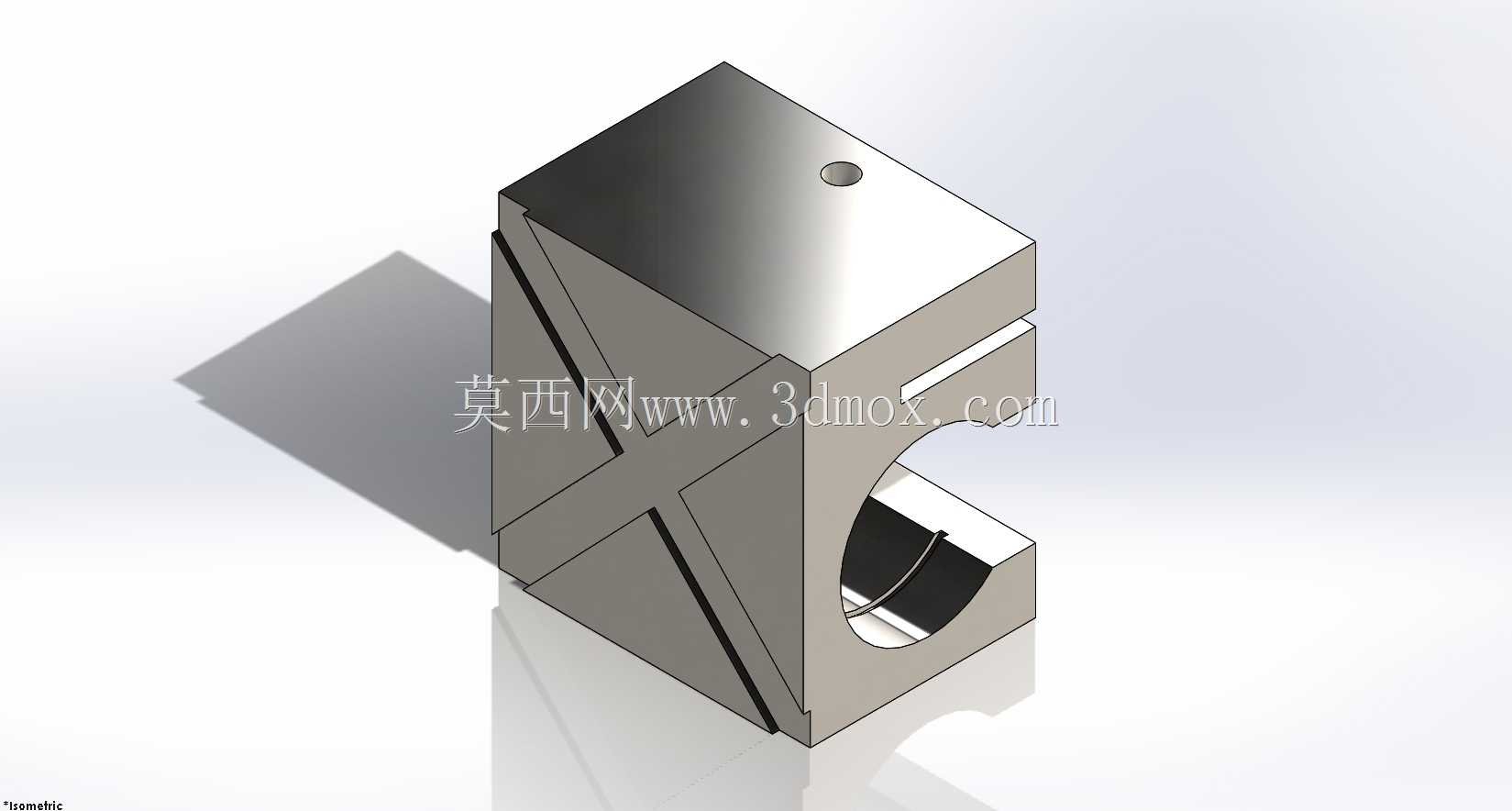

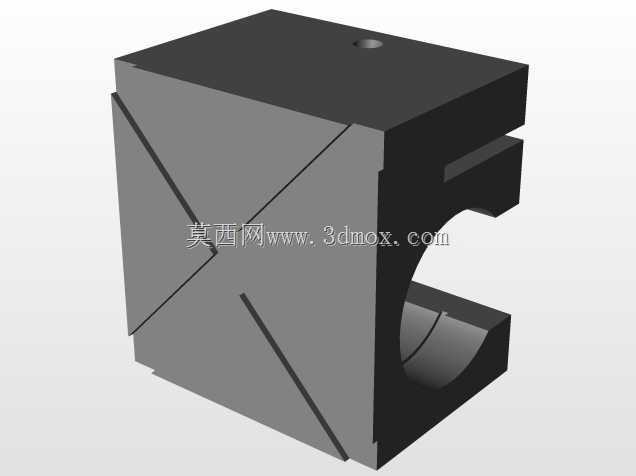

带半圆卡槽X型加强筋金属安装基座

　　该金属安装基座多用于自动化生产线的工位定位、工装夹具的承载连接场景，也可作为小型检测设备的支撑固定构件，在3C电子组装、小型五金件加工的工位上，这类基座常承担轴类零件的侧向承托、直线运动部件的行程限位功能，实际使用中可直接通过顶面的沉孔完成与机架型材的锁附固定，无需额外加工转接板，能大幅缩短工装搭建的装配周期。从结构设计来看，基座主体采用方块式主体构型，侧面开设的半圆开口卡槽为核心功能面，卡槽内壁做了0.2mm的精磨余量预留，实际装配时可与直径匹配的光轴、导杆形成间隙配合，配合间隙控制在0.03-0.05mm区间，既保证杆件穿装时的顺畅度，也能避免配合过松导致的径向晃动。基座侧面加工的X型交叉槽并非装饰结构，

　　而是通过去除非受力区域的冗余材料，在不降低整体结构刚性的前提下减轻构件自重，同时交叉槽的棱边可作为装配对位的视觉参考线，工人在现场安装时可快速对齐机架上的刻线标记，减少对位调整的耗时。顶面设置的单个定位销孔，可与机架上的圆柱销配合完成预定位，锁附螺丝时不会出现基座偏移的问题，孔位深度设计为12mm，能保证销钉配合的足够接触长度，避免受侧向力时销钉脱出。基座的整体外形尺寸控制在60mm40mm80mm区间，安装边界预留了足够的扳手操作空间，侧面卡槽的中心高度距离基座底面为35mm，适配多数常规小型工装的安装高度要求，底部平面做了铣平处理，平面度控制在0.02mm以内，安装后与机架接触面的贴合率可达90%以上，

　　不会出现安装翘曲导致的受力不均问题。在受力设计上，基座的受力路径从半圆卡槽的受力面传导至X型加强筋的交叉节点，再分散到整个基座的底面安装面，避免局部应力集中导致的构件变形，即使长期承受15kg以内的径向载荷，也不会出现卡槽开口变形的问题。实际应用中，这类基座还可根据使用场景替换不同的表面处理方式，普通工况下做发黑处理即可满足防锈要求，在有腐蚀介质的车间环境中可更换为不锈钢材质加工，卡槽尺寸也可根据实际配装的杆件直径做参数化调整，适配不同规格的导杆、光轴安装需求。设计过程中特意将所有加工棱边做了C0.5的倒角处理，避免装配时工人被锐边划伤，同时也能去除加工产生的毛刺，保证零件装配时的贴合精度。基座的两个侧面均为垂直于底面的精铣面，

　　可作为后续加装传感器、行程开关的安装基准面，无需额外加工基准面，拓展了构件的使用场景，在小型输送线的侧边导向、非标设备的杆件支撑工位上，这类结构的基座相比普通方块式支撑块，刚性提升30%以上，自重降低22%，兼顾了结构强度与轻量化的设计需求。
