垂直水平EDM恰克工装夹具结构设计

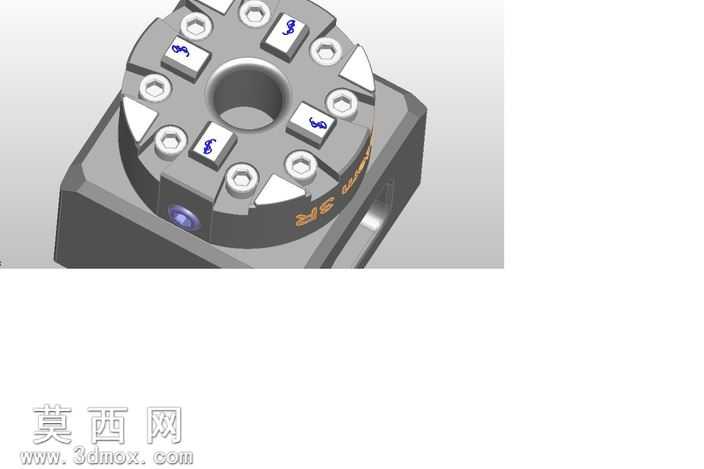

本模型为适配电火花加工场景设计的垂直水平EDM恰克工装，整体采用三维参数化建模方式完成，建模过程中严格遵循精密工装的公差配合标准，对各功能部件的装配关系做了完整约束，可直接用于后续的工程图导出与加工工艺规划。模型主体分为基座与回转装夹台两大部分，基座采用方正的块状结构设计，底部预留标准安装接口，可适配不同规格的机床工作台安装需求，基座侧壁做了轻量化的槽体结构，在保证整体结构刚性的前提下降低了工装自重，同时方便操作人员进行搬运与装调作业。上部回转装夹台为圆盘式结构，中心设置大尺寸定位通孔，可适配不同规格的工件定位销穿过，实现工件的快速中心定位；圆盘周向均匀分布多组锁紧螺丝位与定位挡块，锁紧螺丝采用内六角标准件结构，建模时还原了螺丝头部的内六角特征与螺纹段的细节，定位挡块分为两种不同的功能结构，分别对应垂直方向与水平方向的装夹定位需求，可实现工件在X/Y/Z三个轴向的精准限位，避免电火花加工过程中工件出现位移偏差。模型渲染阶段采用金属哑光材质模拟工装的合金钢主体质感，对锁紧螺丝、定位销等标准件做了金属亮面的材质区分，基座底部的定位标识采用深色蚀刻质感还原，整体渲染效果清晰展现各部件的结构边界与装配关系。设计过程中重点考量了工装的重复定位精度，各定位面的平面度、定位孔的同轴度均按照精密工装的设计标准做了参数设定，周向分布的锁紧结构可实现均匀的锁紧力施加，避免工件装夹过程中出现变形问题，同时快换式的定位结构可适配不同尺寸的加工工件，大幅提升电火花加工工序的装夹效率，减少单件加工的辅助准备时间。
