圆形车窗密封挡板块结构设计

　　在商用车侧窗、特种作业车辆观察窗以及轨道交通客室侧窗的配套结构中，这类圆形挡板是车窗非开启状态下的核心遮挡密封部件，日常使用中主要承担隔绝外界粉尘、雨水侵入车厢内部，同时遮挡车窗预留安装孔洞、避免舱内结构外露的作用，部分带观察需求的工况下，还可在挡板中心预留透明视窗安装位，兼顾封闭防护与临时观察的需求。从实际装车的适配场景来看，这类挡板多匹配圆形固定式车窗或者应急逃生窗的封闭位，尤其是工程作业车辆的侧舱观察窗，不需要频繁开启的位置，用这类整体式挡板替代活动窗扇，能大幅降低车窗的故障概率，减少活动密封胶条老化带来的漏风漏雨问题。

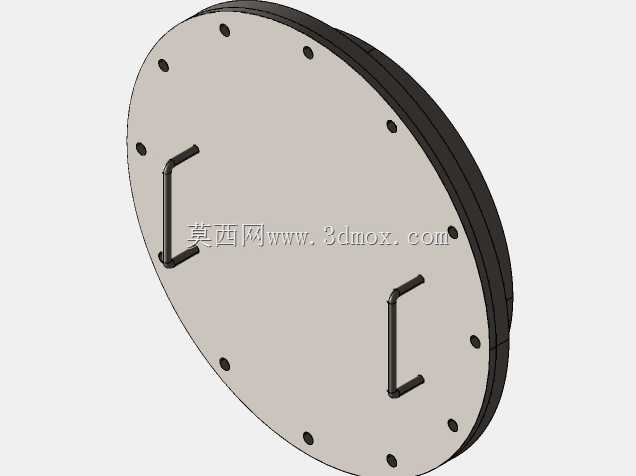

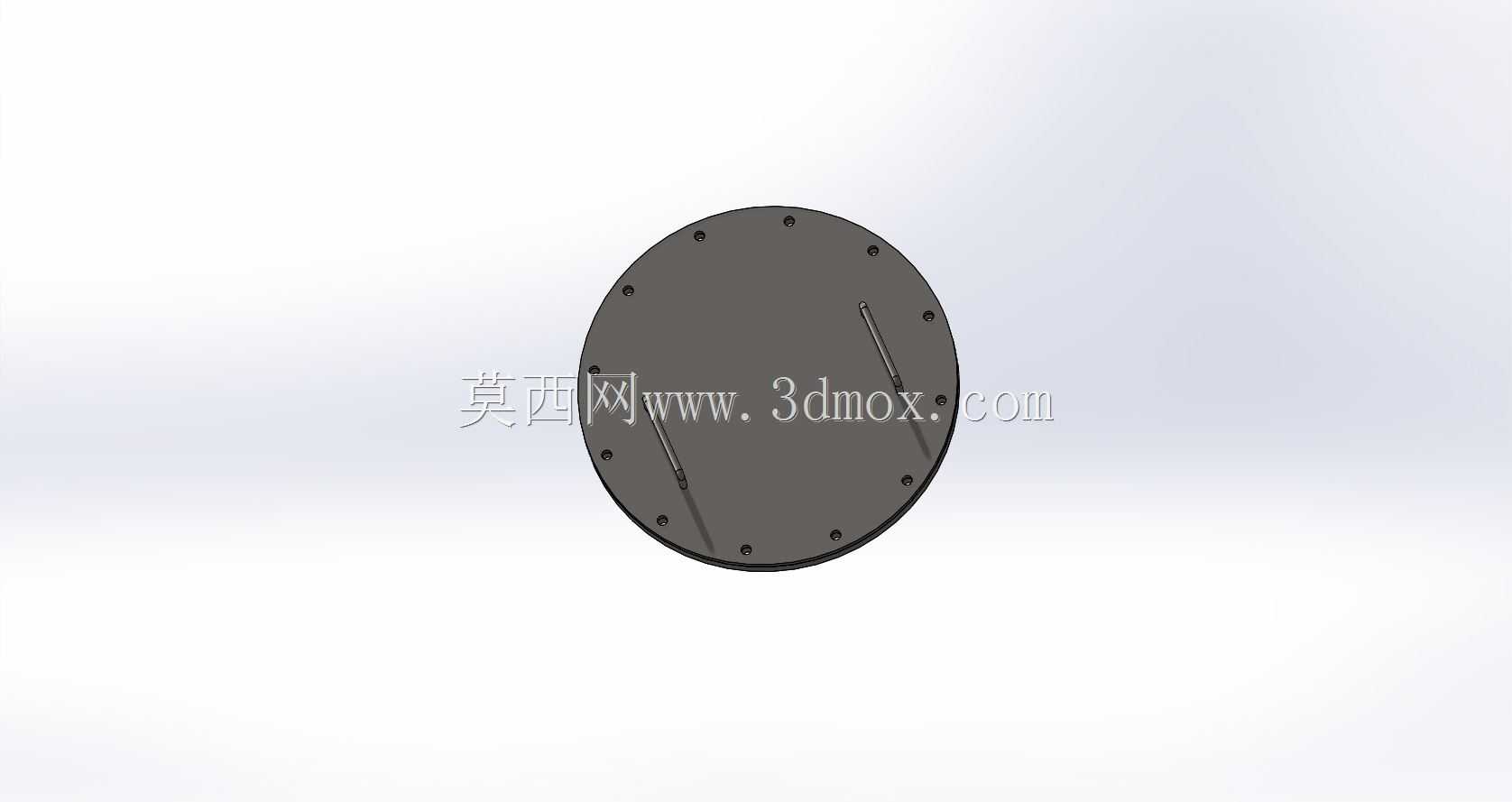

　　设计这类挡板的时候，首先要确认的是安装边界的匹配度，圆形结构的外沿直径需要比车窗预留的安装孔直径大12-18mm，形成足够的压合密封面，避免压合宽度不足导致密封失效。板体本身的厚度根据安装位置的承压需求确定，常规乘用车侧窗位置厚度选2.5-3mm的改性PP或者ABS材质即可，若是工程车辆户外作业场景，需要考虑飞石撞击的情况，厚度提升至4-5mm，也可选用玻纤增强尼龙材质提升抗冲击性能。板体边缘均匀分布的安装孔，孔位中心距离板体外沿的距离保持在8-10mm，孔间距控制在40-50mm，保证安装后压合力均匀分布，不会出现局部翘曲导致的密封缝隙。孔位设计时要做沉台处理，让安装螺丝的头部完全沉入板体内部，避免外凸的螺丝头剐蹭外界物体，也能减少螺丝长期暴露在外的锈蚀概率。

　　板体内侧需要设计一圈深度1.5mm的密封胶条嵌槽，嵌槽的宽度匹配选用的三元乙丙发泡胶条的直径，胶条装入后高出嵌槽0.8-1mm，当挡板通过螺丝压紧在车窗窗框上时，胶条被均匀压缩，填充挡板与窗框之间的所有缝隙，实现防水防尘的密封效果。板体表面做哑光磨砂处理，避免强光下产生反光影响驾驶员或者作业人员的视线，若是用在客室内部的挡板，表面还可做纹理处理，匹配车厢内饰的整体风格。部分需要临时开启的场景下，可在板体非安装孔的位置设计两个内嵌式的抠手位，抠手位做圆角过渡，避免尖锐边角划伤操作人员，抠手深度控制在12mm左右，刚好能容纳指尖发力，不需要额外加装外露的把手，保持板体外表面的平整性。

　　从安装适配的角度来说，这类挡板的安装孔位需要和窗框上的预装螺柱完全同轴，孔位直径比螺柱直径大1mm，预留安装时的调整余量，避免加工误差导致孔位错位无法安装。安装时按照对角顺序逐步拧紧螺丝，每个螺丝的拧紧扭矩控制在1.2-1.5N·m，避免扭矩过大导致板体局部变形，尤其是塑料材质的挡板，过大的拧紧力会让板体在螺丝位置产生内应力，长期使用后容易出现开裂问题。在低温环境下使用的场景，板体材质需要选用耐低温改性牌号，避免-30℃以下环境中材质变脆，受振动后出现碎裂。针对有电磁屏蔽需求的特种车辆，挡板内侧可粘贴一层导电铜箔，安装时铜箔与窗框的金属面充分接触，实现电磁屏蔽的效果，不需要额外增加屏蔽结构，兼顾防护与屏蔽功能。

　　实际使用过程中，这类整体式挡板相比活动窗扇，没有滑动或者铰接的活动部件，日常几乎不需要维护，只需要定期检查密封胶条的老化情况，胶条出现硬化开裂时更换即可，维护成本远低于活动车窗结构。在设计建模过程中，圆形板体的建模优先采用旋转凸台特征生成基础板体，再通过圆周阵列特征生成所有安装孔，保证孔位的等分精度，避免手动逐个打孔出现的角度误差，沉台和嵌槽特征通过拉伸切除完成，所有边角都做R1以上的圆角过渡，减少应力集中点，提升结构的抗疲劳性能。建模时需要同步验证挡板与窗框、周边内饰件的干涉情况，确保安装后挡板与周边零件的间隙均匀，最小间隙不小于2mm，避免车辆行驶过程中振动产生异响。
