通讯设备内置安装钣金固定支架结构

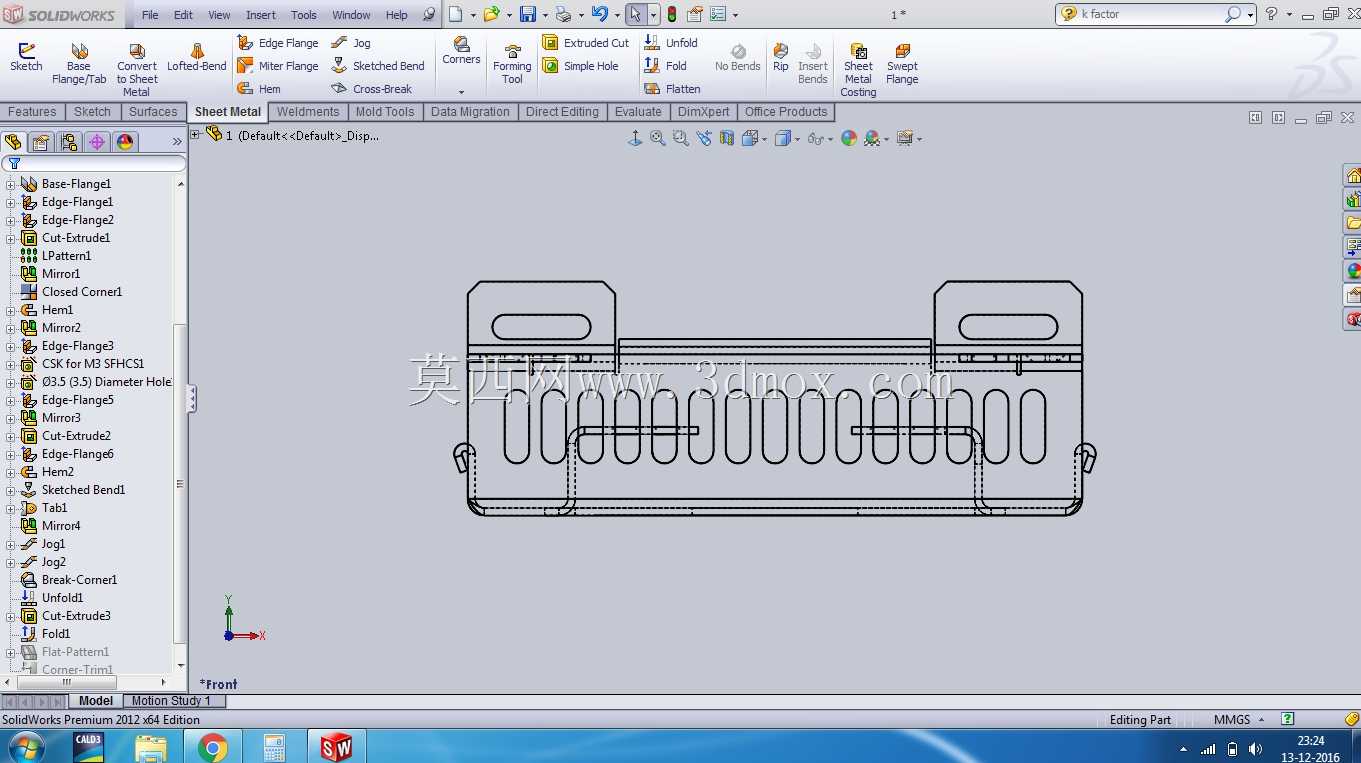

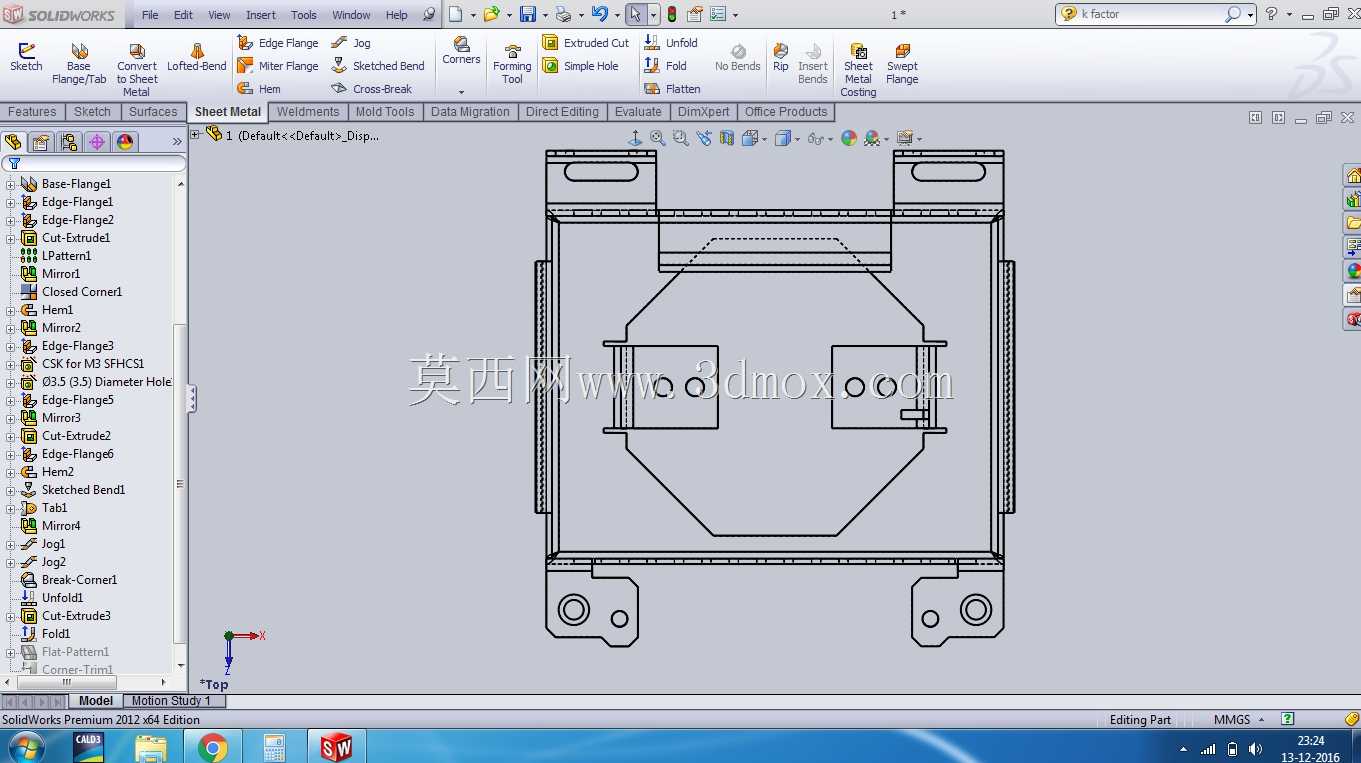

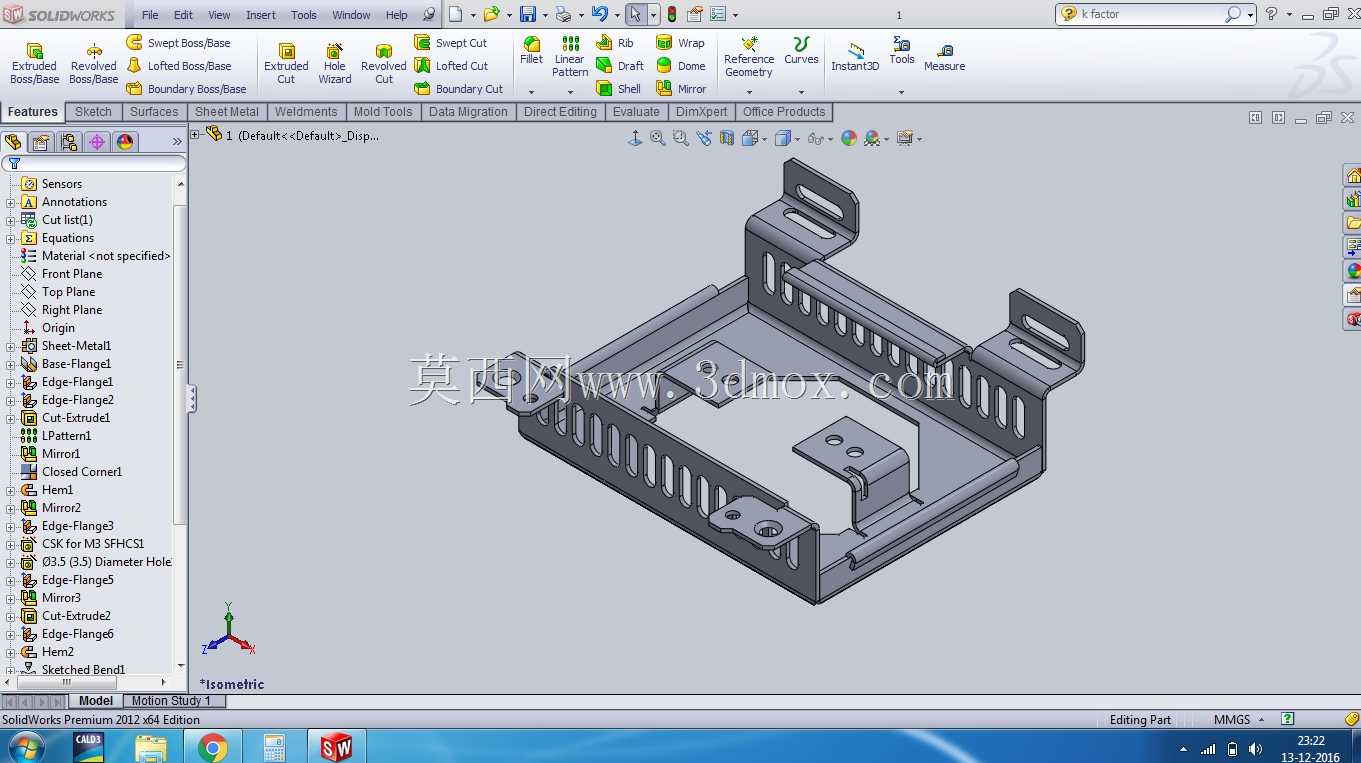

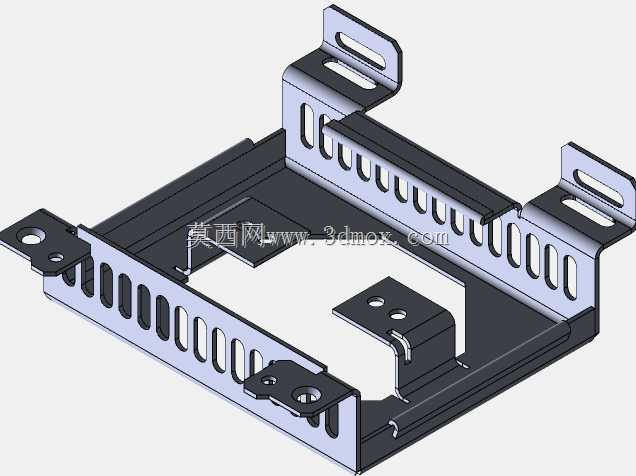

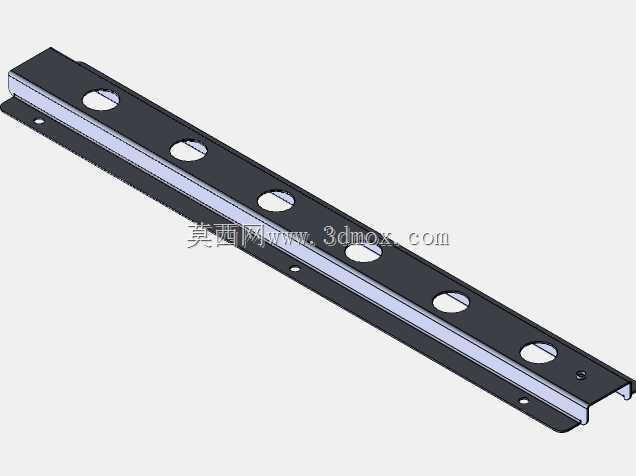

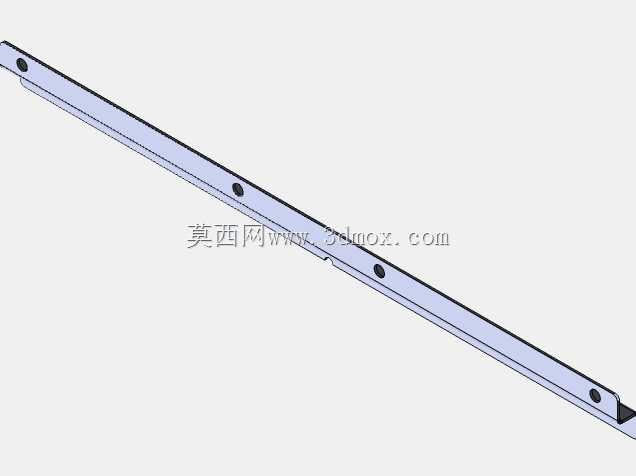

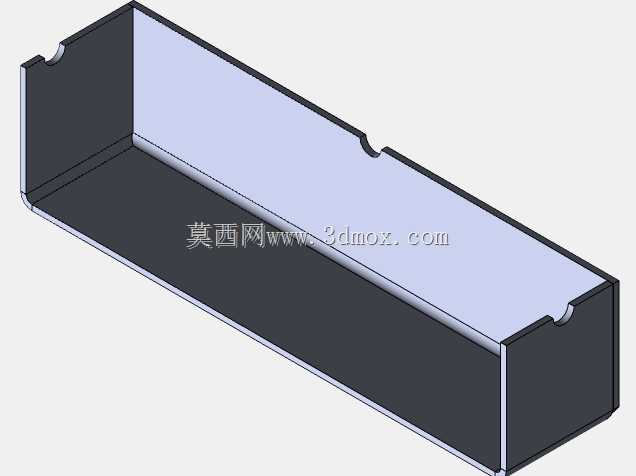

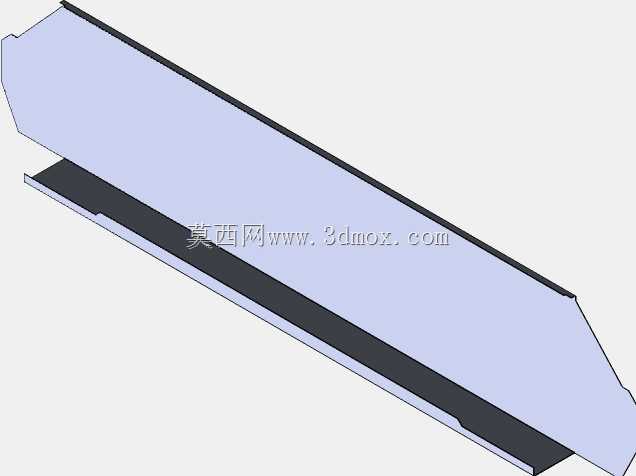

　　这款钣金支架主要应用在小型通讯终端设备的内部腔体中，承担核心功能模块的承载与定位作用，日常工况下需要适配设备内部紧凑的排布空间，同时为安装在其上的功能板卡提供稳定的支撑基础，避免设备在运输、使用过程中受到振动冲击导致板卡移位、接插件松脱。从结构设计来看，整体采用一体化折弯成型工艺，基材选用常规冷轧钢板，通过多道次折弯形成围合式的承载腔体，腔体底部预留的平面区域用于贴合功能模块的安装基面，平面上冲压成型的定位凸台能够在装配时快速对齐模块上的定位孔，减少装配环节的调整时间，同时避免模块在平面内发生窜动。支架两侧的折弯壁上均匀排布的长条散热槽，并非随意开设，槽孔的宽度、间距经过排布计算，既能够保证支架整体的结构刚性，

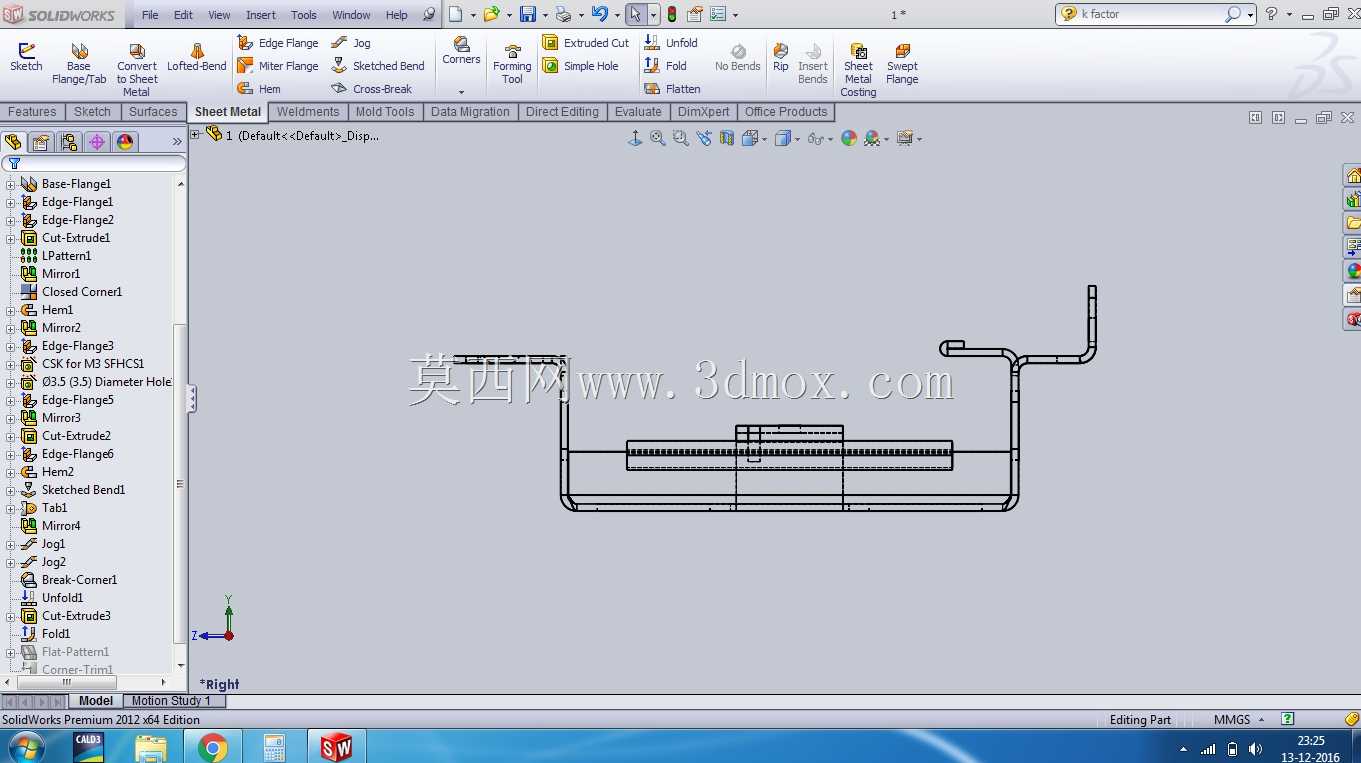

　　不会因为开孔过多导致侧壁受力变形，又能形成贯通的散热风道，让功能模块工作时产生的热量可以通过槽孔快速散出，避免热量在封闭腔体内部积聚影响元器件工作稳定性。支架两端向上延伸的安装耳片上开设的腰型安装孔，是考虑到实际装配时的公差补偿需求，腰型孔的长度方向预留了0.8mm的调整余量，能够抵消外壳注塑成型、支架冲压折弯产生的累积公差，保证支架可以顺利对齐外壳上的安装柱，不会出现孔位错位无法锁附螺丝的问题。耳片与侧壁衔接的位置做了冲压加强筋处理，因为这个位置是支架受力的薄弱点，设备跌落时耳片会承受较大的冲击载荷，加强筋的设置可以在不增加板材厚度的前提下提升局部的抗弯折强度，避免耳片受冲击断裂导致整个支架脱落。支架内部额外设置的小型折弯固定片，

　　是用于辅助固定线束与小型接插件的结构，固定片上预留的螺丝孔可以安装线卡，将连接功能模块的通讯线束、供电线束规整固定在支架侧壁，避免线束随意晃动触碰板卡上的元器件造成短路，同时也能让设备内部的走线更加规整，提升装配效率。从安装边界来看，支架整体的外形尺寸完全适配对应通讯设备的内部安装腔，外围最大轮廓与壳体内壁之间预留了1.2mm的安全间隙，既不会因为间隙过大浪费设备内部空间，也不会因为尺寸公差导致支架无法装入壳体。所有折弯边的端部都做了压毛边处理，避免装配时锋利的板边割伤操作人员、破坏线束绝缘层，折弯内角采用与板材厚度匹配的R角设计，减少折弯过程中的应力集中，避免支架在使用过程中从折弯位置出现开裂。侧壁上不同位置的小孔，

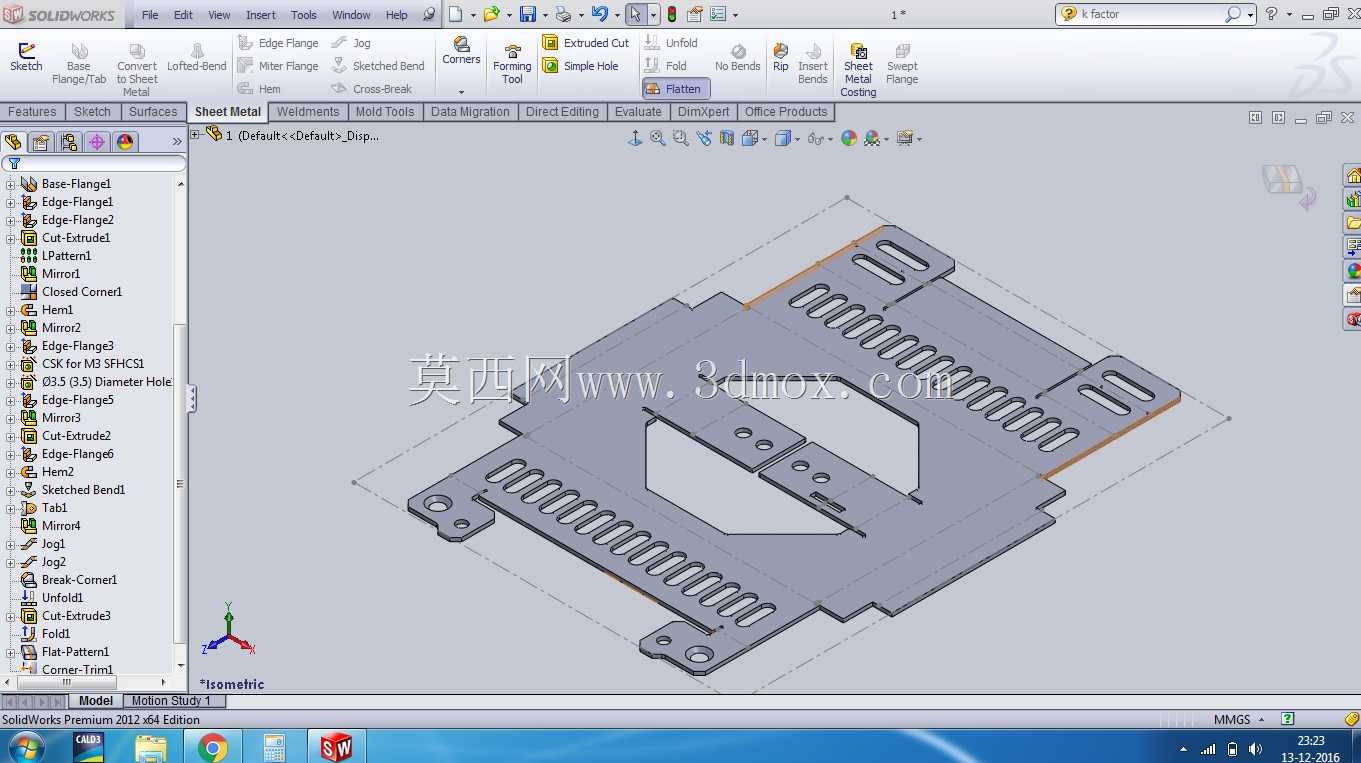

　　一部分是用于接地导通的工艺孔，装配时通过螺丝将支架与设备外壳的接地柱连通，让支架形成连续的导电通路，提升设备的电磁屏蔽性能，减少外部电磁信号对内部功能模块的干扰，另一部分是用于辅助定位的工艺孔，在冲压生产、折弯加工时可以通过这些孔位快速定位板材，提升加工精度。整个支架没有采用多余的拼接结构，所有特征都通过冲压、折弯工艺在单张板材上成型，减少了后续焊接、铆接的工序，既能够控制生产制造成本，又能避免拼接位置的尺寸误差累积，保证成品的尺寸一致性，适合批量冲压生产。在实际选型应用时，这类钣金支架的板材厚度可以根据承载模块的重量做适配调整，承载重量较大时可以适当提升板材厚度，同时对应调整折弯R角与加强筋的参数，保证结构强度满足使用需求，表面处理可以根据设备的使用环境选择电泳、喷塑或者镀锌，提升支架的防锈耐腐蚀能力，延长在不同工况下的使用寿命。
