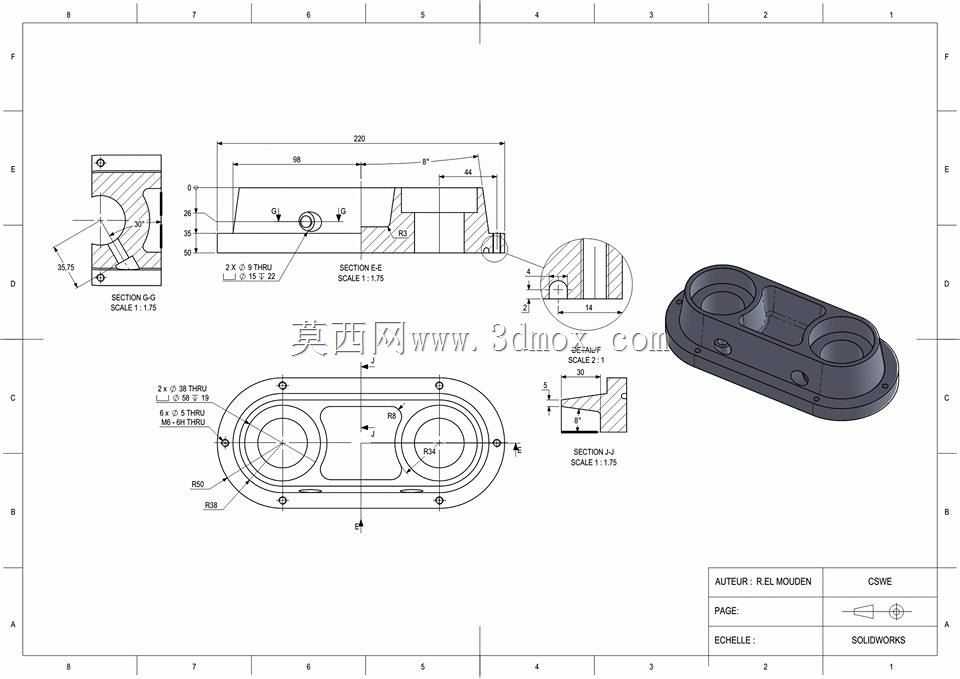

带安装定位柱的矩形盒体塑胶基座结构

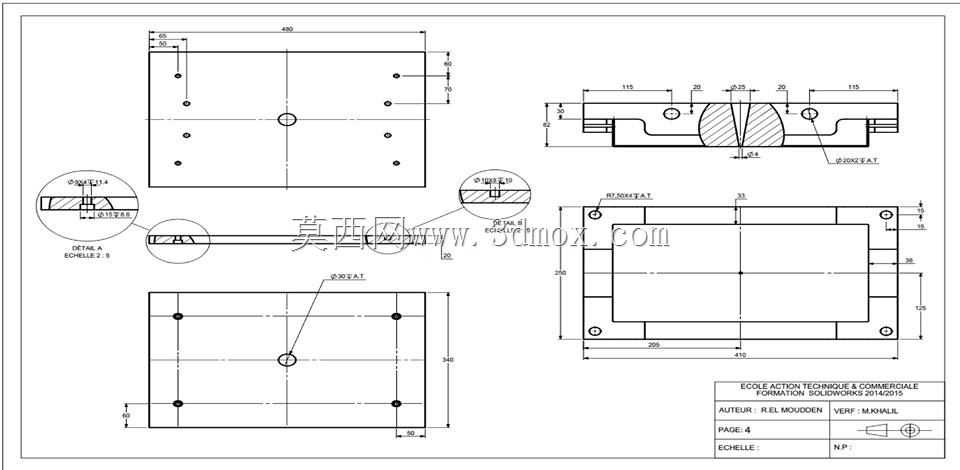

　　这款盒型基座零件，是小型通讯终端内部承载核心电路板与功能模块的核心支撑构件，日常在手持对讲设备、便携数据采集终端、小型通讯中继模组这类产品中十分常见，主要承担内部元器件定位、外部壳体衔接、装配公差补偿的作用，是保障通讯类产品内部结构稳定性的关键零件。从结构设计逻辑来看，整个零件采用带围边的浅槽型腔结构，主体壁厚保持均匀的2mm设计，完全符合热塑性塑胶注塑成型的壁厚要求，避免成型过程中出现缩痕、翘曲、填充不足等缺陷；型腔内部的平面上分布了多组不同直径的小孔，其中四个角位的通孔是用于穿设螺丝，将基座与设备底壳锁紧固定，孔位周边做了0.3mm的沉台设计，保证螺丝锁紧后头部不会突出平面，避免刮蹭上方安装的电路板；平面上其余的小孔是定位孔，

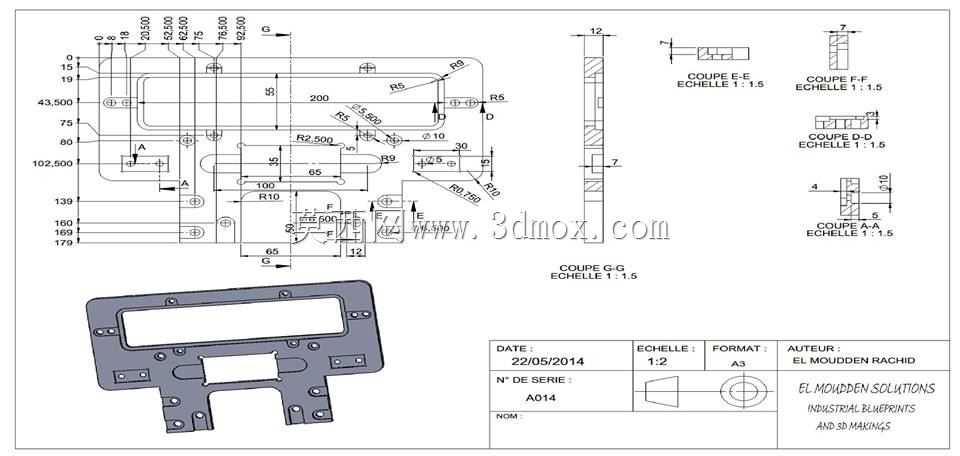

　　对应电路板上的定位销，装配时可以快速实现电路板的预定位，减少装配时的对位调整时间，提升产线装配效率。零件外侧的四个角位向上延伸出带安装孔的定位柱，定位柱的高度比型腔围边高出3.5mm，柱体根部做了R0.8的圆角过渡，避免注塑时应力集中导致柱体断裂，同时柱身做了0.5°的脱模斜度，方便模具开模时顺利顶出，不会出现卡模、拉伤柱面的问题；这些定位柱的作用是与设备上盖的对应定位孔配合，实现上下壳体的精准合模，避免上下壳装配后出现错位、缝隙不均的问题。从图纸标注的尺寸来看，整个基座的外形长度为120mm，宽度为80mm，型腔深度为12mm，围边厚度为2.5mm，所有安装孔的位置度公差控制在0.1mm以内，

　　完全满足通讯类产品电路板装配的精度要求，不会出现孔位错位导致螺丝无法装配、电路板接插件对位不准的问题。零件的侧面做了两处内凹的缺口结构，这两处缺口是为了避让设备内部的排线接口与侧边按键的支撑结构，避免装配时基座与其他零件发生干涉，缺口的边缘同样做了圆角过渡，避免锐边割伤装配人员或者刮损线材。从剖面结构来看，基座底部的壁厚均匀，没有出现厚薄突变的区域，底部平面的平面度公差控制在0.15mm以内，保证电路板安装后不会出现翘曲，避免电路板上的贴片元件因为应力集中出现虚焊、脱落的问题。在实际应用场景中，这类基座通常采用ABS或者PC+ABS合金材料注塑成型，具备足够的结构强度与韧性，能够承受日常使用中的轻微跌落冲击，不会出现开裂、

　　断裂的问题；同时材料具备一定的绝缘性能，能够避免电路板与金属外壳接触出现短路风险，保障通讯设备的用电安全。设计这类零件的时候，需要重点考虑注塑成型的工艺性，所有的加强筋、定位柱的厚度都不能超过主体壁厚的0.6倍，避免成型时表面出现缩痕，影响外观与装配精度；同时所有的活动配合面都需要预留合理的装配间隙，考虑塑胶件成型后的收缩率，一般ABS材料的收缩率取0.5%，在建模时就需要提前补偿尺寸偏差，保证零件生产后实际尺寸落在公差范围内。另外，这类基座的型腔内部不需要做太高的表面粗糙度要求，一般取Ra3.2即可，因为内部是贴合电路板的非外观面，过高的表面要求只会增加模具加工成本与成型难度；而与上下壳配合的定位柱外圆、定位孔内圆则需要取Ra1.6的粗糙度，保证装配时滑动顺畅，不会出现卡滞的问题。在装配逻辑上，这个基座是整个设备内部结构的中间载体，先将基座通过底部的螺丝固定在设备底壳上，再将电路板通过定位销放置在基座平面上，用小螺丝锁紧，之后将排线、接口等零件装配到位，最后扣合上盖，通过定位柱与上盖的配合实现整体结构的锁紧，整个装配流程不需要复杂的工装夹具，适合批量流水线生产，能够有效提升通讯类产品的装配效率，降低生产过程中的不良率。
