啮合式传动圆柱直齿轮组结构设计

项目分类:齿轮 发布时间:2022-06-28 ID:661244
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计
  • 啮合式传动圆柱直齿轮组结构设计

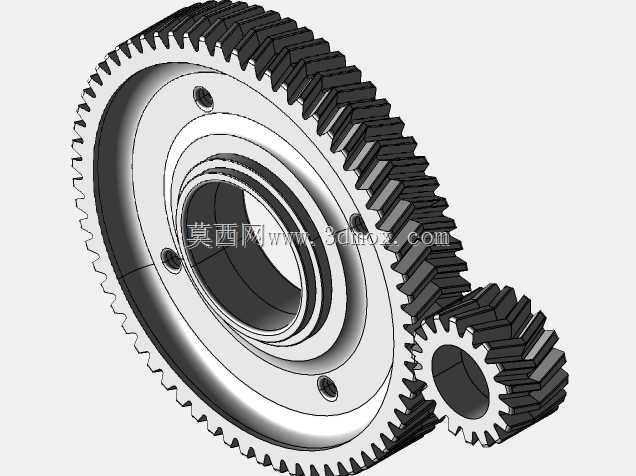

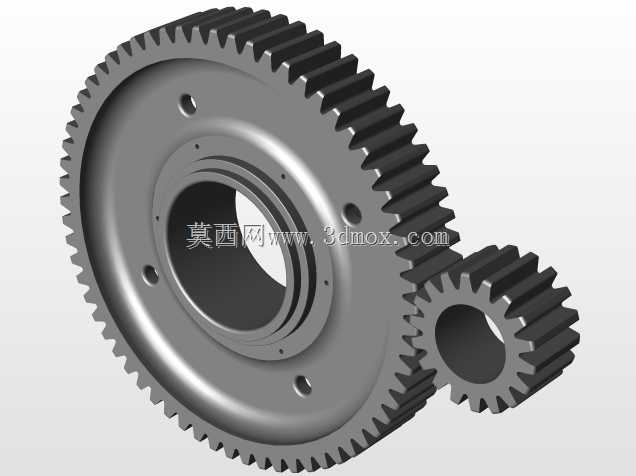

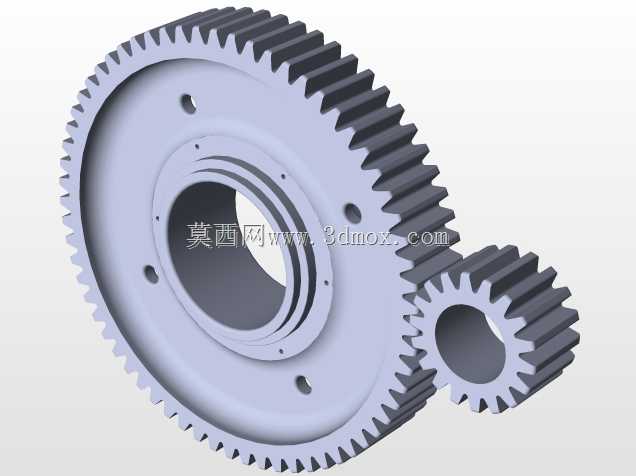

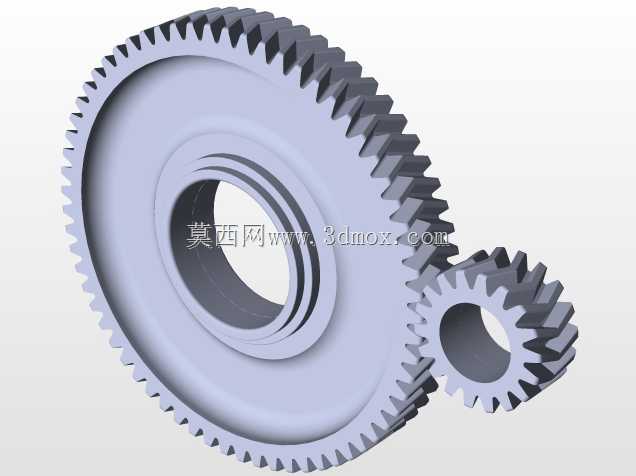

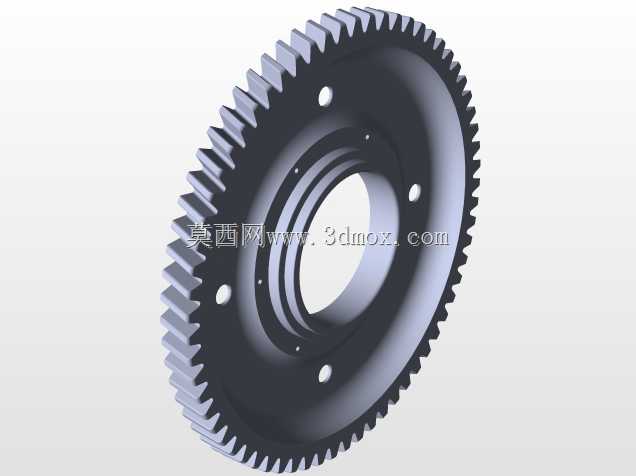

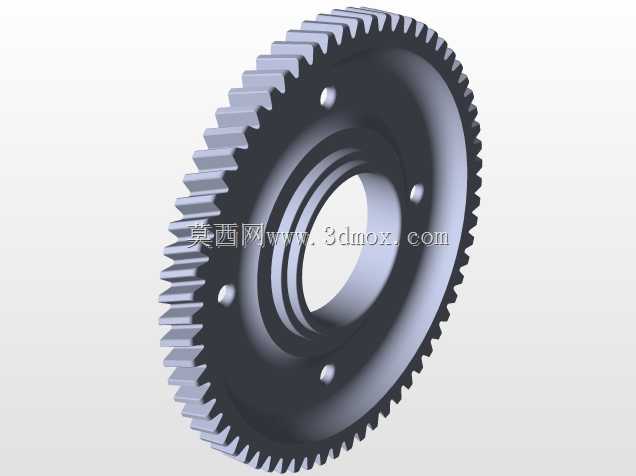

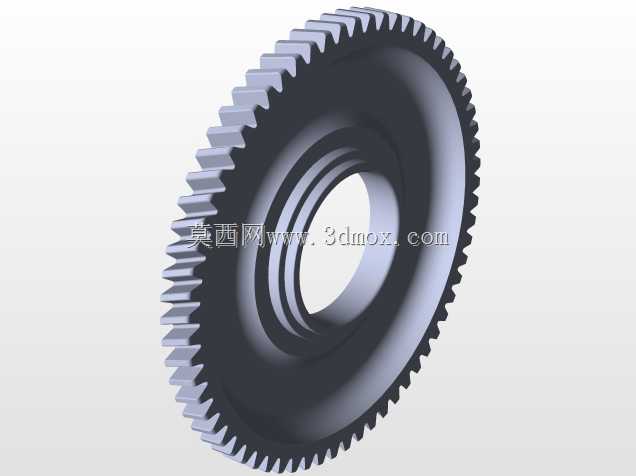

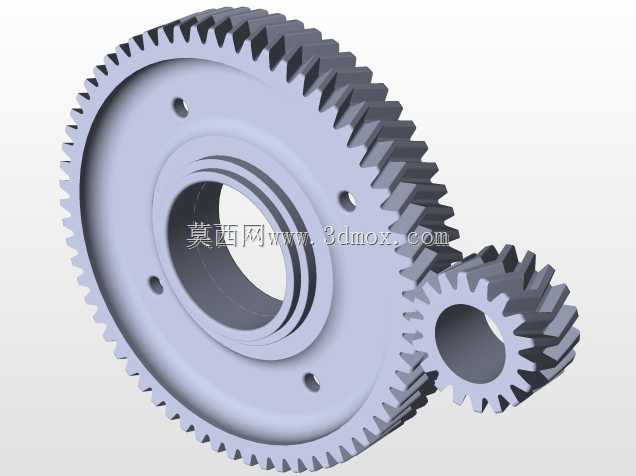

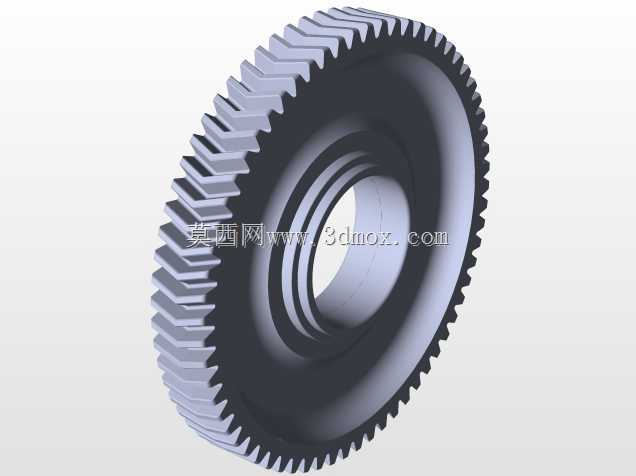

  这套齿轮组采用标准渐开线直齿圆柱齿形设计,大小齿轮的齿廓参数经过匹配校验,啮合过程中重合度满足平稳传动要求,可覆盖多数中低速动力传递场景的使用需求,常见于轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力分流单元中,作为核心传动部件完成转速匹配与扭矩传递的功能。大齿轮采用辐板式结构设计,中心设置阶梯式安装孔,可适配不同直径的传动轴,孔壁预留的台阶面可实现轴向定位,装配时配合平键即可完成周向固定,无需额外设计复杂的定位结构,能有效降低装配环节的加工与调试成本。齿轮辐板位置做了等厚度处理,在保证整体结构刚度的前提下尽可能减少冗余材料,降低零件自身转动惯量,避免传动启停过程中产生过大的惯性冲击,

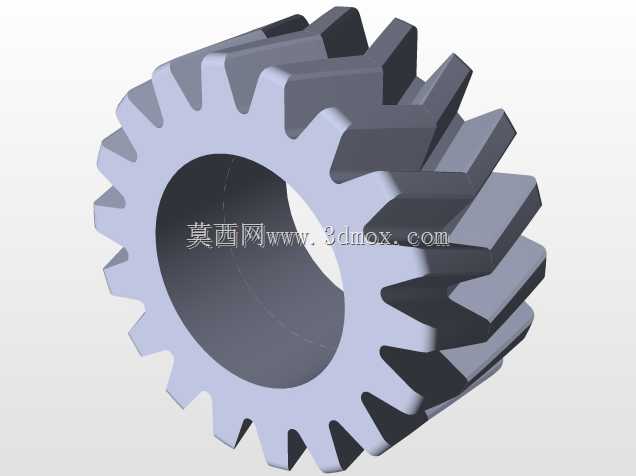

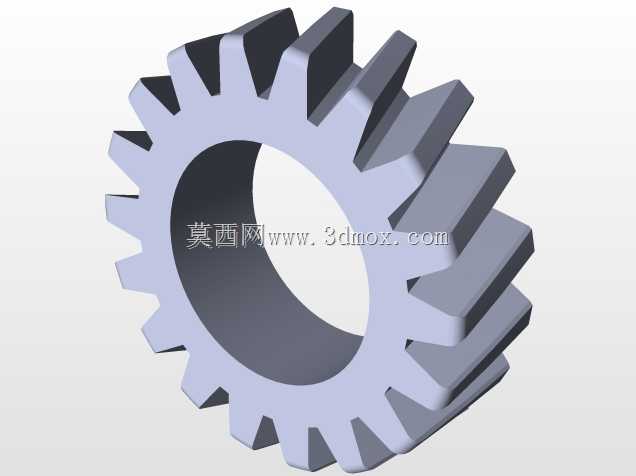

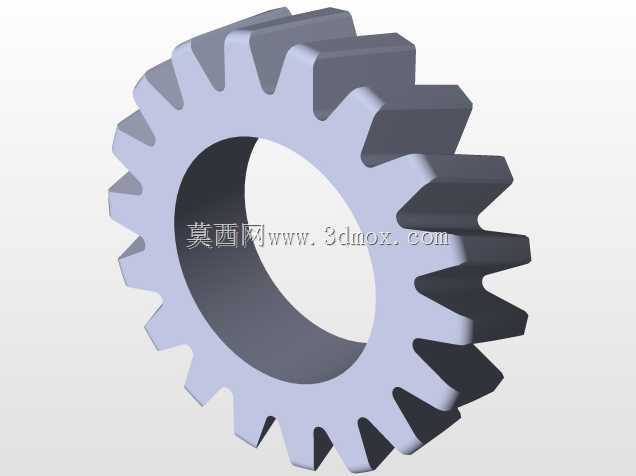

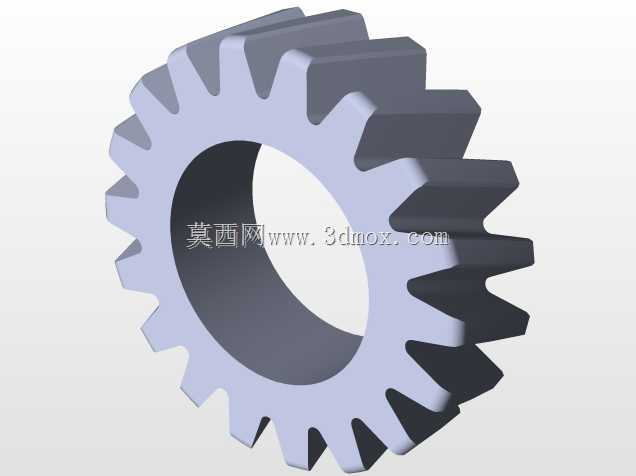

  同时也能减少设备运行时的无用功损耗。小齿轮采用实心式结构,因为小齿轮在啮合过程中参与啮合的频次更高,轮齿接触循环次数远多于大齿轮,实心结构可提升轮齿根部的抗弯强度,降低长期运行下的齿根疲劳断裂风险,中心的通孔同样适配标准传动轴安装,与大齿轮的中心距经过严格计算,保证啮合侧隙处于合理区间,既不会因为侧隙过大导致传动反向空程,也不会因为侧隙过小出现卡齿、运转发热胶合的问题。从安装边界来看,大齿轮的齿顶圆、轮毂直径、轴向厚度都经过尺寸链校核,装入传动箱后不会与箱体内壁、相邻轴系零件发生运动干涉,小齿轮的轴向尺寸与大齿轮匹配,啮合时全齿宽接触,避免出现偏载导致的轮齿局部磨损加剧问题。齿形设计上采用标准压力角,齿顶高系数、

  顶隙系数均符合通用机械传动的设计规范,加工时可采用标准滚刀完成滚齿加工,无需定制特殊刀具,能有效降低零件的加工成本,也方便后续运维过程中的备件替换。在实际设备运行中,这套齿轮组可实现固定传动比的动力传递,根据大小齿轮的齿数比完成减速或增速的传动需求,当布置在电机输出端与工作机构之间时,可将电机的高转速低扭矩输出转换为工作机构需要的低转速大扭矩输出,匹配不同执行部件的负载特性。设计过程中已经考虑了轮齿的受力变形补偿,齿向位置做了微量的修形处理,可抵消装配误差、轴系受载变形带来的齿面接触偏载问题,提升齿面接触的均匀性,延长齿轮的使用寿命。齿轮的轮毂端面都预留了装夹工艺基准,加工时可一次装夹完成内孔、端面、齿顶圆的加工,

  保证各形位公差满足设计要求,内孔与轴的配合采用基孔制过渡配合,既保证装配时的同轴度要求,也方便后续检修时的拆卸操作。在润滑适配性上,齿轮组的结构可兼容油浴润滑与脂润滑两种方式,采用油浴润滑时大齿轮的齿顶圆浸入油池的深度经过合理设计,运转时可将润滑油带到啮合齿面,同时不会因为搅油产生过大的功率损耗;采用脂润滑时,齿面间隙可存储足量润滑脂,减少日常维护的加注频次。这套齿轮组没有设计额外的辅助结构,整体结构简洁可靠,对安装空间的要求较低,可适配多数紧凑型传动箱的布局需求,不需要为了避让齿轮结构额外修改箱体或周边零件的设计,能缩短整机的设计迭代周期。
