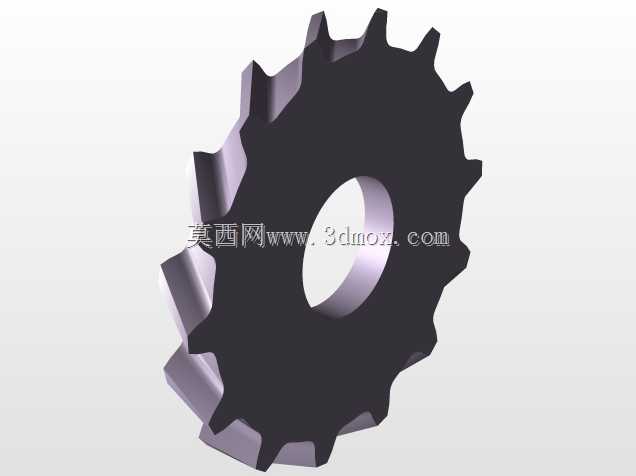

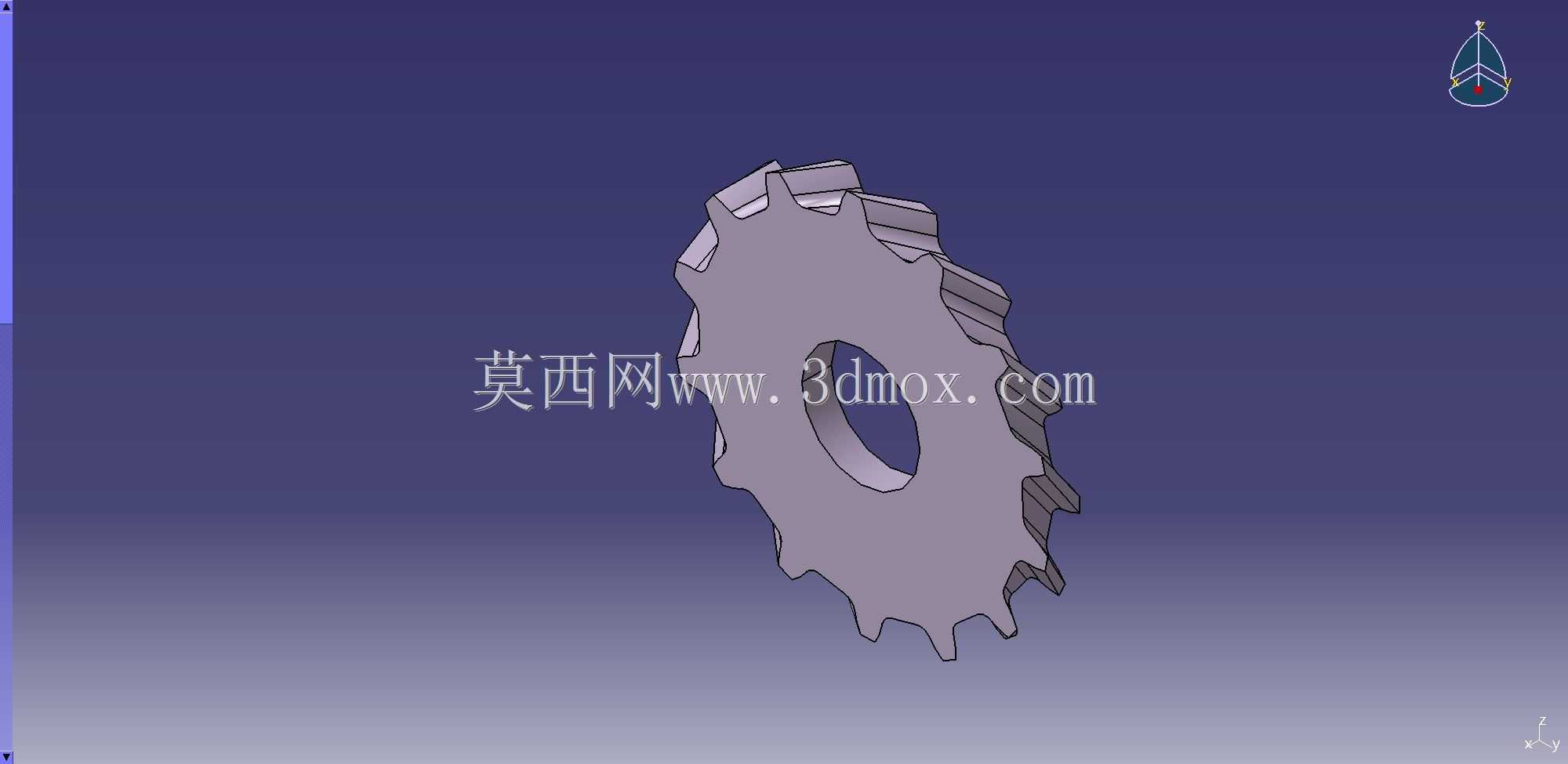

带安装孔位的异形螺旋齿传动轮

　　在小型精密传动机构的设计选型过程中，这类带中心安装孔的异形螺旋齿传动轮，常被用于空间受限、需要交错轴传递扭矩的紧凑工位，比如便携通讯设备的内部调角机构、小型手持工具的动力传递单元，或是精密仪器的微调进给模块里，替代传统直齿轮解决直齿啮合时冲击大、噪音高的问题。从结构设计逻辑来看，这款传动轮的齿形采用螺旋升角均匀分布的渐开线齿廓，齿向沿轮体轴向呈连续螺旋排布，啮合过程中轮齿是逐步进入接触再逐步脱离，相比同模数直齿轮，重合度能提升30%左右，传动过程更平稳，能有效降低高速轻载工况下的啮合噪音，这也是它适合用在对运行静谧性有要求的小型设备里的核心原因。轮体中心的通孔是安装定位基准，孔壁的公差需要和适配的传动轴采用过渡配合，

　　装配时通过轴端的卡簧或者紧定螺钉完成轴向固定，避免传动过程中轮体发生轴向窜动，影响啮合精度。轮体的整体厚度控制在适配小型机构安装空间的范围内，齿顶圆、齿根圆的尺寸都经过啮合验算，保证和配对齿轮啮合时不会出现根切或者齿顶干涉的问题，齿端做了微小的倒角处理，既方便装配时的导入，也能减少轮齿边缘的应力集中，提升反复正反转工况下的齿面抗疲劳强度。设计这类螺旋齿轮的时候，首先要确定的是配对轴的交错角，根据传动比要求选定模数和齿数，再核算螺旋升角和中心距的匹配度，不能直接套用直齿轮的中心距计算公式，必须把螺旋角带来的当量齿数变化纳入验算，否则装配后很容易出现卡滞、啮合间隙过大的问题。从安装边界来看，这款传动轮的径向最大尺寸是齿顶圆直径，

　　安装时需要在轮体径向预留至少1.5倍齿高的避让空间，避免轮齿转动时和周边的结构件发生刮擦，轴向方向要预留出轮体厚度加0.2到0.5毫米的窜动间隙，不能把轮体夹死在两个轴肩之间，否则运转时会因为热胀冷缩出现额外的摩擦阻力。齿面的粗糙度要求控制在合理范围内，不需要过高的镜面加工精度，毕竟这类轻载传动件的负载不大，过高的加工精度反而会提升制造成本，只要保证齿形公差符合对应精度等级，就能满足日常使用的传动需求。在实际应用场景里，这类螺旋齿轮不需要额外的润滑维护，采用工程塑料或者粉末冶金材质加工时，本身具备自润滑特性，适合用在免维护的小型消费类设备内部，要是用在传递扭矩稍大的工位，可以换成钢制件做表面淬火处理，提升齿面的耐磨性能。建模过程中，

　　齿形的生成是核心难点，需要先通过方程生成精确的渐开线齿廓，再沿螺旋线路径扫描切除出齿槽，阵列的时候要严格按照齿数做圆周等分，每个齿的螺旋角度必须保持一致，否则3D打印或者机加工出来的零件会出现啮合不均的问题，转动时会有明显的顿挫感。轮体的中心孔和齿形的同轴度公差需要严格控制，要是同轴度超差，运转时会出现径向跳动，不仅会增大传动噪音，还会加速齿面的不均匀磨损，缩短零件的使用寿命。另外，轮体上没有多余的减重孔或者装饰结构，整体结构简洁，既方便快速加工成型，也能保证轮体的整体结构强度，在承受瞬时冲击负载的时候不会出现轮体断裂的问题。
