铰接式支座连接构件三维结构设计

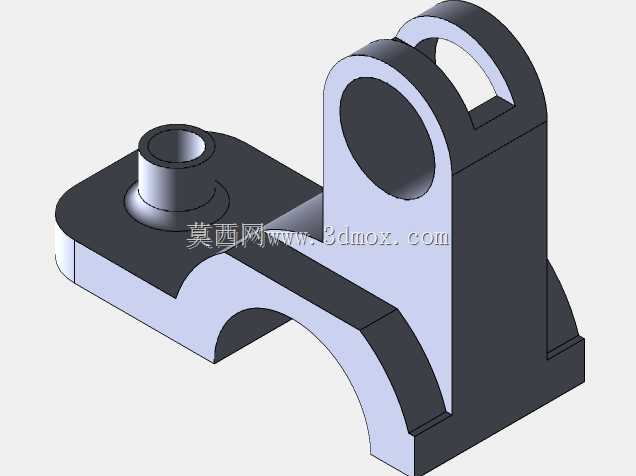

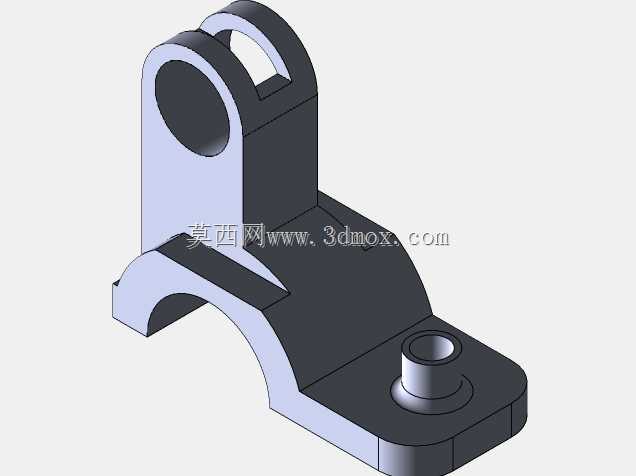

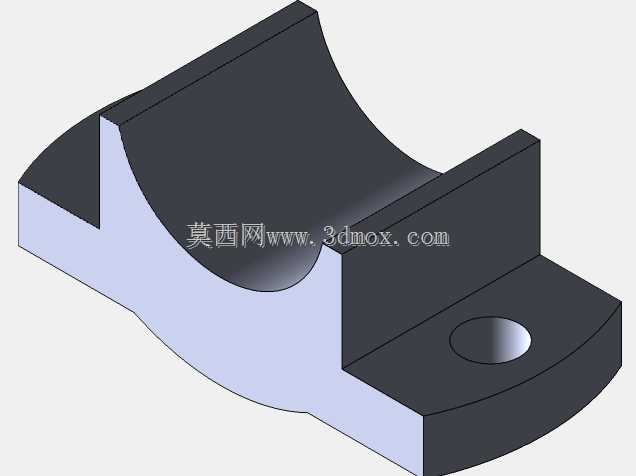

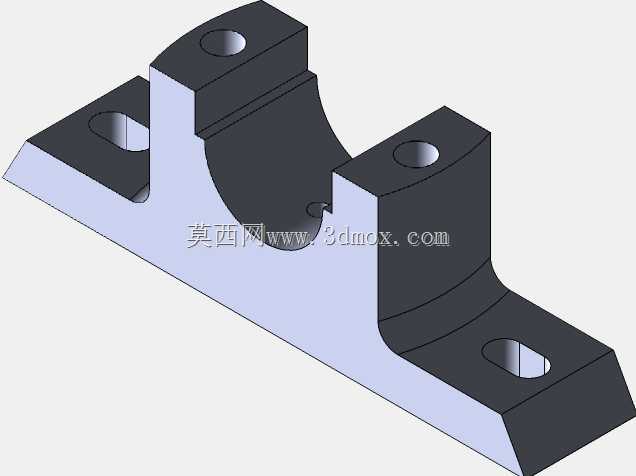

　　该铰接式支座连接构件属于通用机械支撑连接类零件，主要应用于需要实现铰接转动、同时承担多向载荷的机械装配场景，常见于小型自动化设备的连杆传动端、工装夹具的活动连接位、轻工机械的摆臂支撑部位，可在设备运行过程中为相邻运动构件提供稳定的铰接支点，同时承担径向支撑与轴向限位的作用，避免运动构件在往复摆动过程中出现窜动、卡滞问题。从结构功能来看，构件左侧的带凸台圆柱孔位为销轴安装位，凸台结构可增加孔位的接触长度，提升销轴装配后的受力面积，降低孔壁单位面积的承压载荷，避免长期交变载荷下出现孔位磨损失圆问题；右侧的双立板带通孔结构为铰接配合端，双立板的对称设计可平衡铰接过程中的侧向力，顶部的弧形连接筋将两块立板连为整体，可提升立板的抗侧弯刚度，

　　避免重载下立板出现外张变形。构件底部的弧形让位结构，是为了适配安装基面的弧形轮廓，避免装配时与基面的凸起结构发生干涉，同时底部的平直安装边可通过螺栓或焊接方式与设备基座固定，保证整个支座的安装稳定性。设计过程中，首先根据实际工况的载荷大小确定了立板的厚度与铰接孔的直径，通过等强度设计思路，在立板与底板的连接位置设置了过渡圆弧，降低应力集中系数，避免长期受载下连接位置出现疲劳断裂；左侧圆柱凸台的高度根据配套销轴的锁紧螺母安装空间确定，保证销轴装配后有足够的螺纹啮合长度，同时预留了垫片的安装空间，方便装配时调整铰接间隙。安装边界方面，构件整体的安装基面需保证平面度不低于0.1mm，避免安装后支座出现翘曲，导致铰接孔同轴度偏差；

　　铰接孔与左侧销轴孔的中心距公差控制在±0.05mm范围内，保证配套连杆装配后运动顺畅无卡滞；双立板的铰接孔同轴度需控制在0.03mm以内，避免销轴装配后出现别劲问题，加剧销轴与孔壁的磨损。实际建模过程中，对所有的棱边都做了R0.5-R2mm的倒角处理，既可以去除加工过程中的毛刺锐边，避免装配时划伤操作人员，也可以降低棱边位置的应力集中，提升零件的整体抗疲劳性能。零件的壁厚设计遵循均匀过渡原则，相邻壁厚的差值不超过30%，避免铸造或注塑加工过程中出现缩孔、凹痕等成型缺陷，若采用金属切削加工方式，该壁厚设计也可减少加工余量，提升材料利用率，降低加工成本。在实际应用场景中，该类支座构件通常搭配销轴、轴套、锁紧挡圈共同使用，

　　轴套一般采用铜基自润滑材质，可在无频繁润滑的工况下长期运行，降低设备的维护频次；当应用于有冲击载荷的工况时，可在铰接位置加装缓冲垫片，吸收摆动过程中的冲击能量，提升构件的使用寿命。建模时对各个配合面的尺寸公差做了预留，安装孔的位置度公差符合通用机械装配的精度要求，可直接导入工程图模块生成加工图纸，用于实际零件的生产制造，也可用于装配仿真环节，验证整个连杆机构的运动行程是否存在干涉，提前排查设计缺陷。
