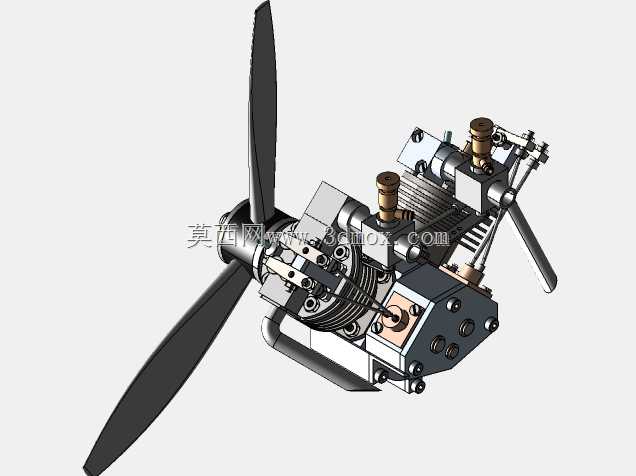

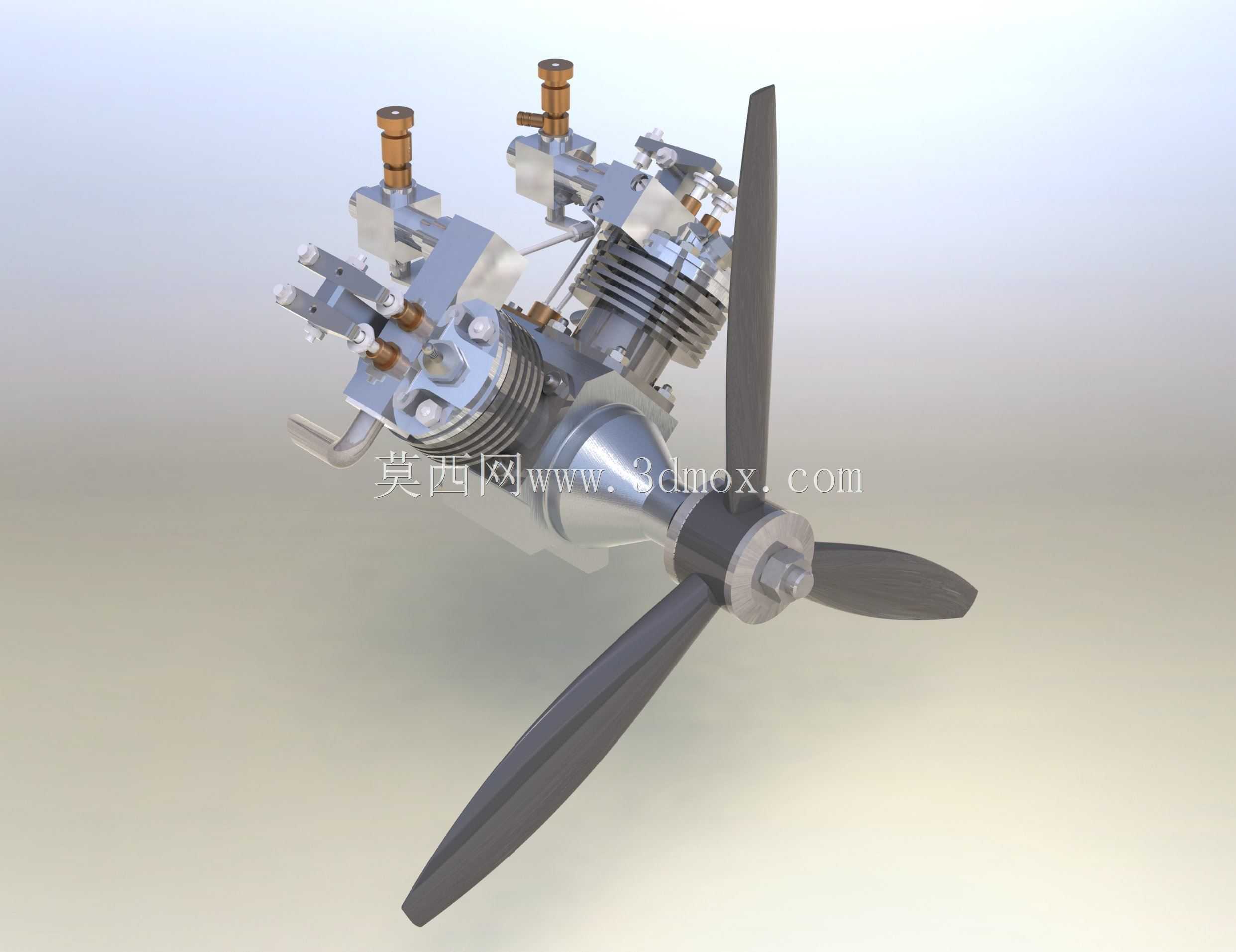

V型双缸航模动力装置结构设计

　　这套V型双缸航模动力结构，主要面向轻量级固定翼航模、小型实验类飞行器的动力配套场景，区别于普通单缸航模发动机，双缸V型布局能在有限的径向尺寸下获得更大的排量，同时抵消部分单缸往复运动产生的振动，让飞行器飞行过程中的动力输出更平顺，降低振动对航模机身搭载的电子元器件、摄像设备的干扰。从结构功能来看，整套动力单元集成了气缸组件、曲柄连杆机构、配气结构、供油接口、螺旋桨安装位几个核心部分，两个气缸呈V型夹角布置在曲轴箱两侧，每缸独立设置散热鳍片，依靠飞行过程中的迎面气流完成散热，不需要额外加装水冷散热管路，能大幅降低动力系统的自重，适配航模对载荷重量的严苛要求。曲轴输出端直接集成螺旋桨安装法兰，通过锁紧螺母固定四叶螺旋桨，动力传递路径短，

　　没有额外的减速传动结构，能减少动力传递过程中的损耗，让油门响应更直接，适配航模飞行过程中频繁的动力调整需求。设计过程中首先要考虑的是安装边界的约束，航模机头的安装空间通常为环形整流罩包裹的圆柱形空间，V型布局的优势就在于可以将两个气缸的上部结构藏入整流罩的轮廓内，不会出现单缸大排量发动机气缸突出整流罩、增加飞行风阻的问题。曲轴箱作为整个动力单元的安装基准，底部预留的安装孔位可以直接对接航模的防火板安装座，不需要额外设计转接支架，安装时只需要保证曲轴轴线与机身轴线重合，就能避免动力输出时产生的偏航力矩。供油接口布置在两个气缸的顶部外侧，方便对接油箱的供油管路，同时不会和整流罩内壁产生干涉，日常维护调整油针时也不需要拆下整个整流罩，

　　外场调试的便利性更高。从结构细节来看，每个气缸的顶部都设置了独立的火花塞安装位与进排气接口，配气机构采用顶置气门设计，能在高转速工况下保证进排气效率，匹配航模飞行时高转速动力输出的需求。曲柄连杆机构的配重经过针对性优化，两个活塞的往复运动惯性力在V型夹角的作用下部分抵消，整机运转时的振动幅度比同排量单缸发动机低40%左右，能提升航模飞行的稳定性，尤其是在做特技飞行动作时，稳定的动力输出能让操控手感更跟手。螺旋桨的安装位设计了定位止口，能保证螺旋桨的旋转中心与曲轴轴线完全同轴，避免高速旋转时出现动不平衡问题，减少桨叶旋转产生的额外振动。散热鳍片的间距经过优化，在保证足够散热面积的前提下，不会因为鳍片过密导致飞行中杂物卡入鳍片间隙，

　　影响散热效果，日常外场飞行后只需要用压缩空气吹扫就能完成散热结构的清洁。整套结构的尺寸控制非常紧凑，曲轴箱的最大外径适配常规40-60cc排量级航模的整流罩尺寸，不需要用户对现有航模的机头结构进行大幅改装就能直接替换安装，安装孔位的间距也和同级别主流航模发动机的安装尺寸保持一致，具备很好的互换性。在实际使用场景中，这类V型双缸航发除了适配常规的固定翼航模，还可以作为小型无人靶机、实验型低速飞行器的动力单元，稳定的动力输出能保证飞行器长时间巡航时的可靠性，较低的振动水平也能让搭载的实验传感器获得更准确的采集数据。结构设计时充分考虑了航模使用的维护需求，气缸盖、曲轴箱的连接螺栓都采用外露布置，拆解维护时不需要使用特殊工具，外场出现故障时可以快速完成零件更换。油门摇臂的布置位置在曲轴箱侧方，和常规舵机的安装位置匹配，连杆连接后不会和周边结构产生运动干涉，油门行程的调整范围也能满足从怠速到满油门的全区间动力控制需求。
