黄铜材质斯特林60变型动力装置结构

　　这款斯特林变型动力结构，核心依托外燃式热机循环原理实现热能到机械能的转换，区别于传统内燃机依赖缸内爆燃做功的模式，它依靠外部热源对工质加热形成压差，驱动活塞往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，整套传动路径的阻力控制是设计阶段的核心考量点。从实际应用场景来看，这类小型斯特林动力结构常被用于热机原理教学演示、科普展品制作，也可作为微型发电装置的动力核心，搭配小型发电模组后能为低功耗传感节点提供离网供电，在余热回收试验场景中，也可作为小功率能量转换单元验证低品位热能的利用效率。

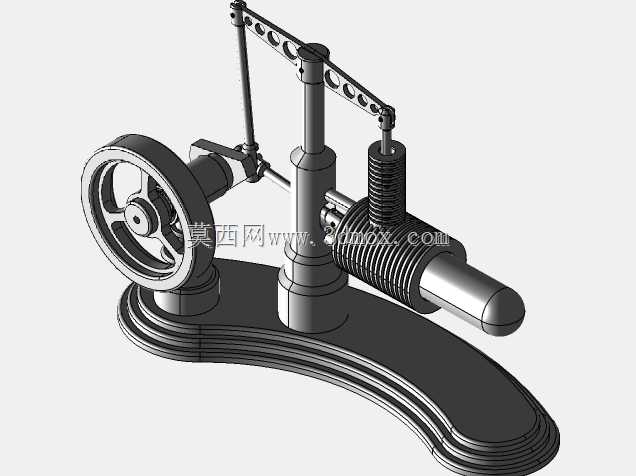

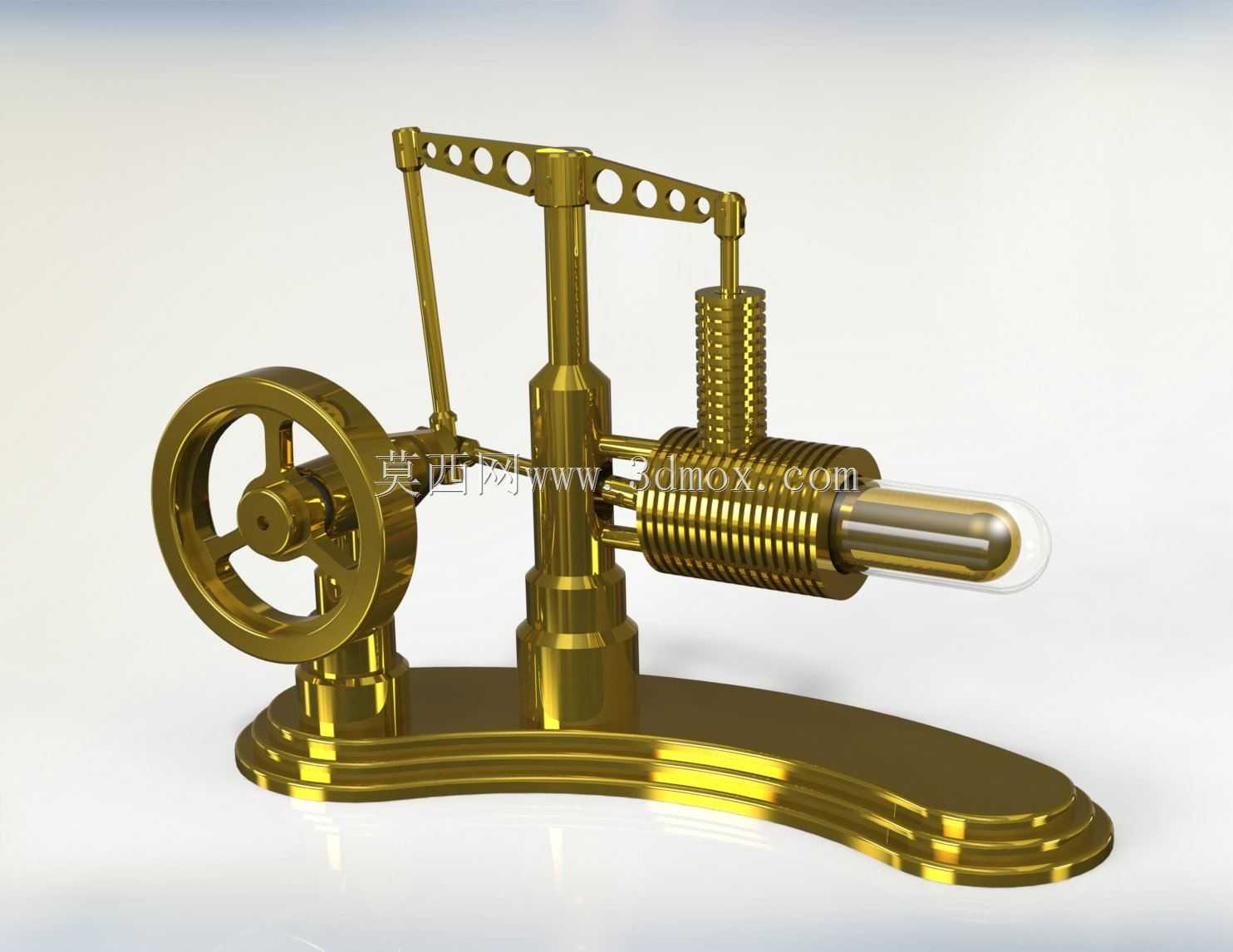

　　设计层面将原双层结构优化为单底座集成布局，底座采用弧形流线型承托结构，既承担所有部件的安装定位功能，也预留了酒精燃烧器的安装空间，燃烧器的热输出端正对应热腔换热片组，换热片采用密集鳍片结构，增大热交换面积的同时控制热传导路径的长度，减少热量向冷端及底座的无效耗散。所有零件采用黄铜材质加工，一方面黄铜具备优异的导热性能，能快速实现热腔的温度提升，另一方面黄铜的切削加工性好，精加工后表面粗糙度低，能降低活塞与缸体、连杆铰接点的摩擦阻力，提升整套机构的运转平顺性。

　　结构布局上，立式支撑柱集成了热缸、冷缸的安装定位面，支撑柱顶部的横梁采用镂空减重设计，等距分布的圆孔在不降低结构刚性的前提下减少了上部结构的重量，降低飞轮运转时的整机振动。飞轮采用轮辐式结构，轮缘位置做了加厚处理，依靠转动惯量储存能量，抵消活塞往复运动的死点阻力，保证曲轴旋转的连续性。冷端的透明缸体采用耐高温透明材质制作，可直观观察到内部置换活塞的运动状态，方便教学演示时理解斯特林循环的工作过程，冷端外壁同样设置了散热鳍片，通过自然对流实现工质冷却，形成冷热端足够的温差以保证循环效率。

　　安装边界方面，整套结构的底座为一体化弧形支撑，底面为平面接触设计，无需额外安装支架即可平稳放置在水平台面上，各运动部件的运动包络均在底座投影范围内，横向最大尺寸不超过飞轮直径的1.2倍，纵向尺寸从底座最前端到冷缸末端预留了足够的安全间隙，避免运转时运动部件触碰周边物体。铰接点均采用小间隙销轴配合，装配时需保证连杆与曲轴、活塞的同轴度，避免出现卡滞现象，热缸与活塞的配合间隙控制在微米级，既保证工质密封性能，又不会因过盈配合增大摩擦阻力。实际调试过程中，需先对各铰接点进行润滑，待热腔温度达到工作阈值后，轻拨飞轮即可实现连续运转，整套结构的运转转速可通过调整外部热源的输出功率进行调节，在常规酒精灯加热条件下即可实现稳定的动力输出，不需要额外的辅助供气或增压结构，对使用场景的适配性较强。
