通讯设备传动用小齿轮轴结构设计

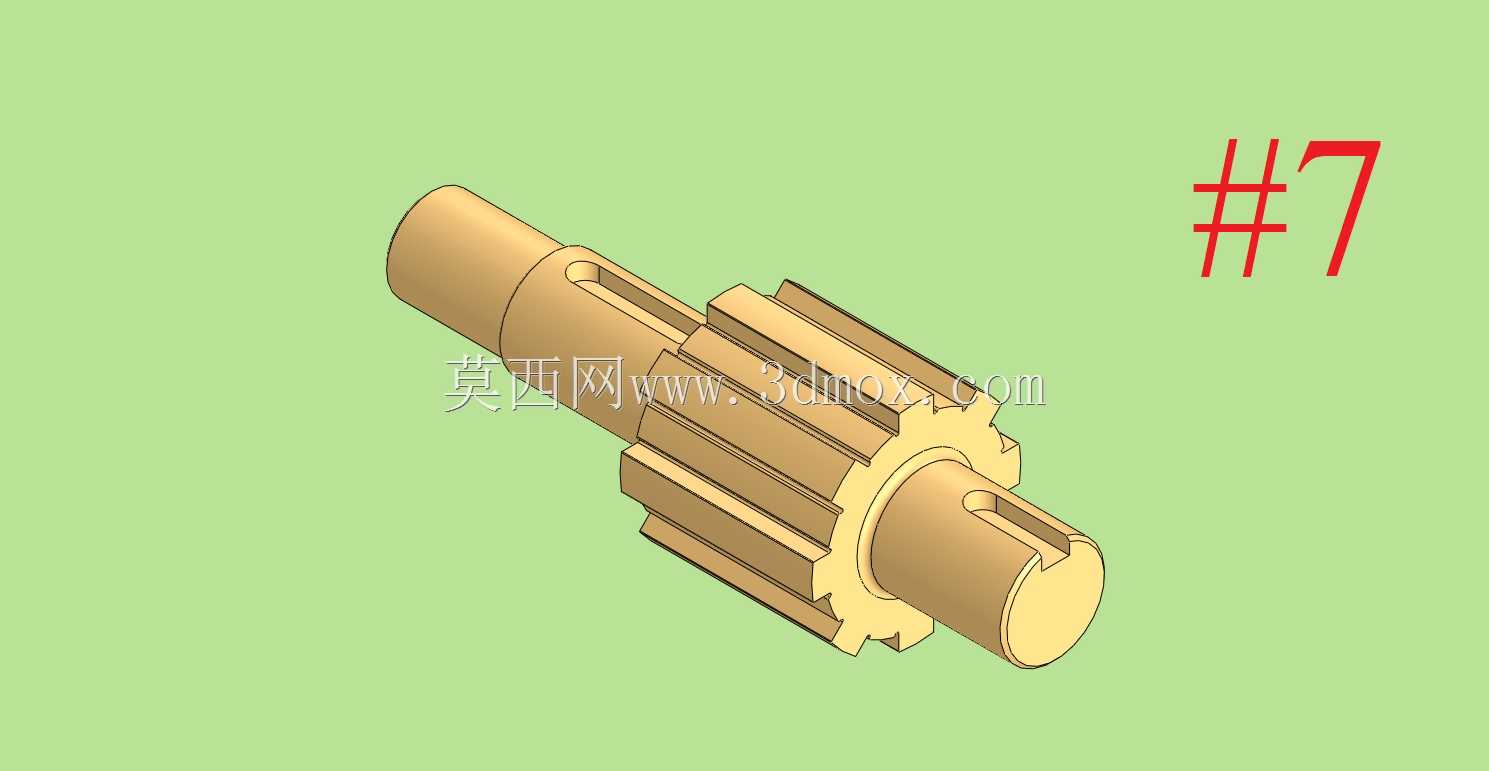

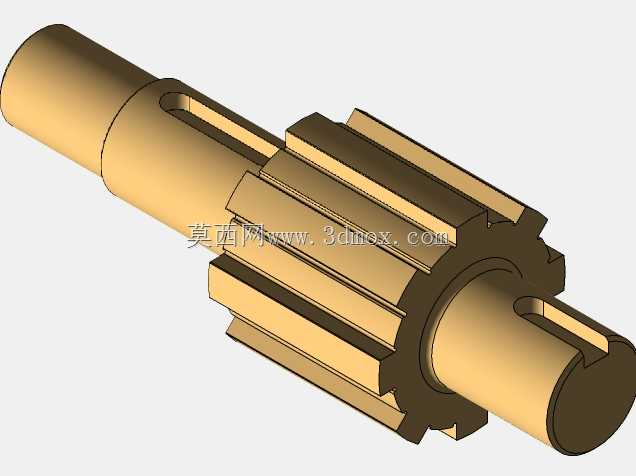

　　在小型通讯终端的内部动力传递链路中，这类小齿轮轴属于核心的扭矩传递构件，主要承担微型驱动电机与终端执行机构之间的动力衔接作用，常见于便携通讯设备的调谐机构、按键传动模组、小型翻盖结构的阻尼传动单元中，区别于重载工业齿轮轴，这类应用场景下的齿轮轴需要兼顾极小安装空间下的传动精度与长期往复运动的耐磨性。从结构设计逻辑来看，该零件采用齿轮与轴身一体化的加工结构，避免了装配式齿轮与轴配合带来的回程间隙，能够在毫米级的传动行程中保证动力输出的同步性，轴身两端设计的键槽结构分别对应动力输入端与输出端的连接需求，输入端键槽匹配微型电机的输出轴套，通过平键连接传递电机输出的扭矩，输出端键槽则对接终端执行构件，将旋转动力直接传递至作业端，

　　省去了额外的传动连接零件，进一步压缩了整体传动模组的占用空间。齿形部分采用直齿圆柱齿轮结构，齿向与轴身轴线平行，这种齿形设计的优势在于加工难度低，装配时不需要额外的轴向对位调整，适合小模数齿轮的批量精密加工，同时直齿结构在正反转切换时的轴向窜动量极小，能够满足通讯设备内部频繁正反转传动的工况需求，避免轴向窜动带来的零件磨损与传动异响。轴身的阶梯段设计并非随意设置，每一段轴径都对应安装位的轴承内圈尺寸，中间大直径轴段作为齿轮的承载基体，两端逐步收窄的轴段分别穿入对应位置的微型滑动轴承或滚动轴承内圈，轴肩位置直接作为轴承安装的定位面，不需要额外加装轴套或定位挡圈，既减少了装配工序，也避免了额外零件带来的累积装配误差。从安装边界来看，

　　该齿轮轴的整体轴向尺寸严格适配通讯设备内部的狭窄安装腔，轴身两端的伸出长度经过精确计算，既保证与两端连接件的配合深度足够传递额定扭矩，又不会因为伸出过长导致与腔体内其他电路板、结构件发生运动干涉，齿顶圆直径与相邻传动齿轮的中心距严格匹配，保证啮合侧隙处于合理区间，侧隙过小会导致传动卡滞、低温下零件膨胀咬死，侧隙过大则会带来传动空程，影响通讯设备调节操作的手感与精度。设计这类小齿轮轴时，需要重点考量不同工况下的受力情况，在通讯设备的日常使用中，该零件承受的扭矩并不大，但往往需要经历数万次甚至数十万次的往复旋转动作，因此齿面的硬度与轴身的抗疲劳性能是设计核心，齿根位置做了微小的圆角过渡，避免应力集中导致的断齿风险，

　　键槽的棱角位置也做了小倒角处理，既方便装配时键的顺利滑入，也能减少应力集中带来的键槽开裂问题。轴端的倒角设计兼顾了装配导向与去毛刺的需求，装配时轴端可以顺利穿入轴承内孔与连接件的安装孔，不需要额外的修配工序，适合自动化装配线的批量组装作业。在实际的传动链路中，该齿轮轴往往和1-2个同模数的小齿轮组成减速传动组，将微型电机的高转速低扭矩输出转换为低转速大扭矩的动作输出，满足通讯设备内部调节机构的动作力度需求，比如通讯终端的天线伸缩调节、频率调谐旋钮的阻尼传动、内置接口的弹出机构传动等场景，都能看到这类小模数齿轮轴的应用。不同于大型工业齿轮轴需要考虑复杂的润滑、密封、重载承载需求，这类应用于通讯设备的小齿轮轴更注重尺寸精度、传动平稳性与长期使用的耐磨性，零件的表面粗糙度要求较高，齿面与轴颈位置的粗糙度直接影响传动过程中的噪音水平与磨损速度，光滑的表面能够减少传动过程中的摩擦阻力，降低零件磨损速度，延长整个传动模组的使用寿命。在建模过程中，齿形的参数化绘制是核心环节，需要严格按照选定的模数、齿数、压力角参数生成渐开线齿廓，保证齿形的精度符合啮合要求，键槽的宽度、深度尺寸需要与对应标准件的尺寸匹配，轴段的同轴度公差需要严格控制，避免装配后出现轴身转动卡滞、齿轮啮合偏载的问题。
