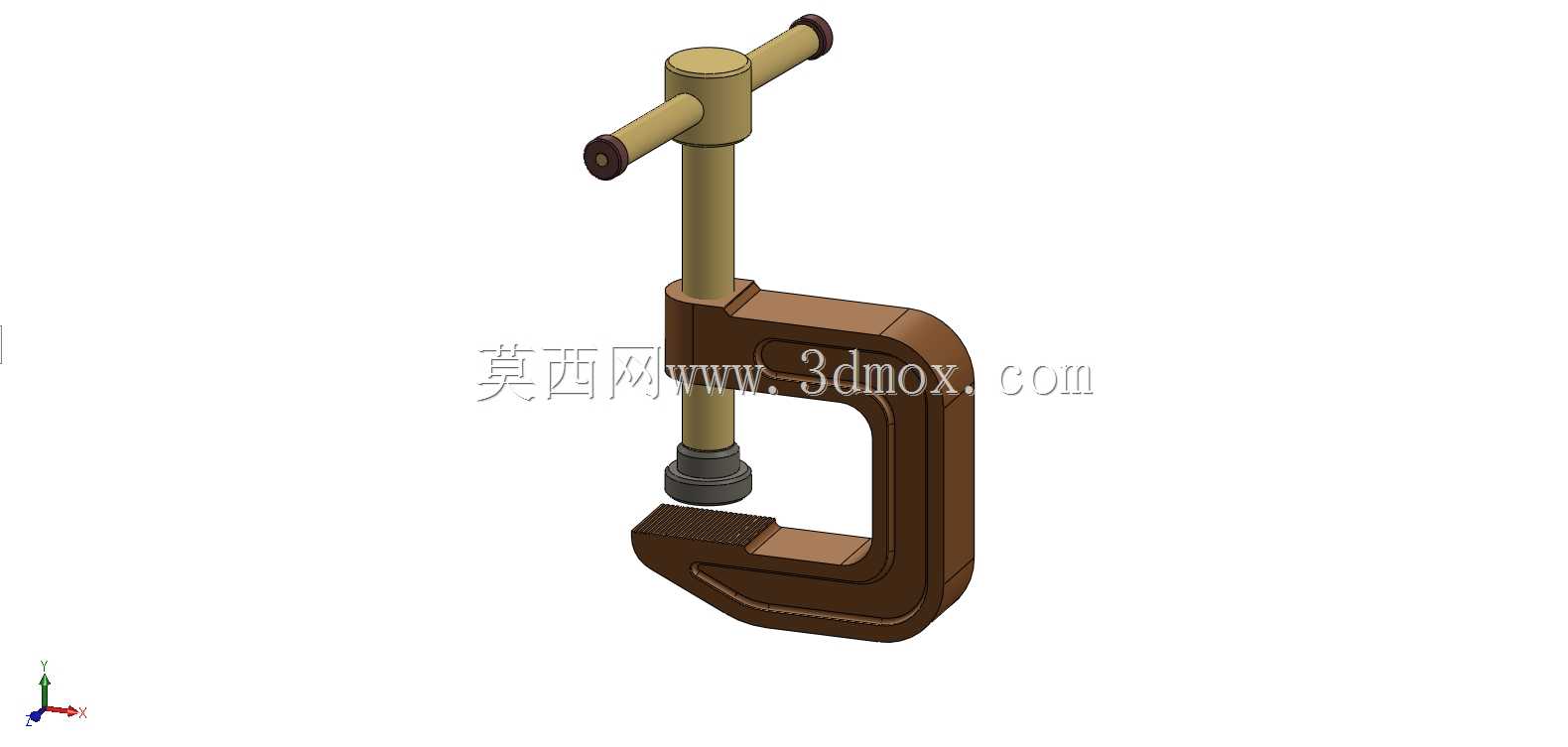

手动G型木工夹持紧固夹具结构

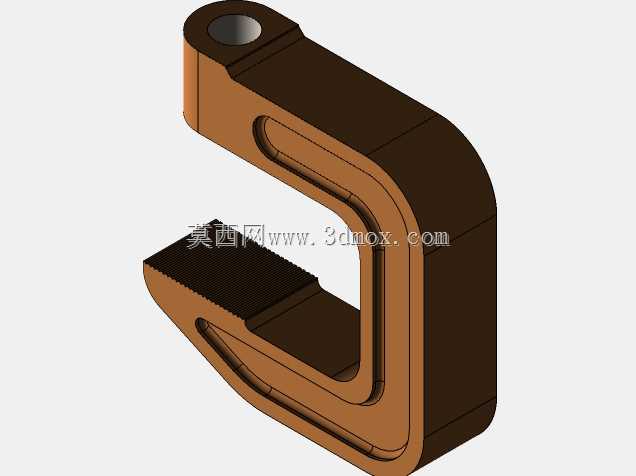

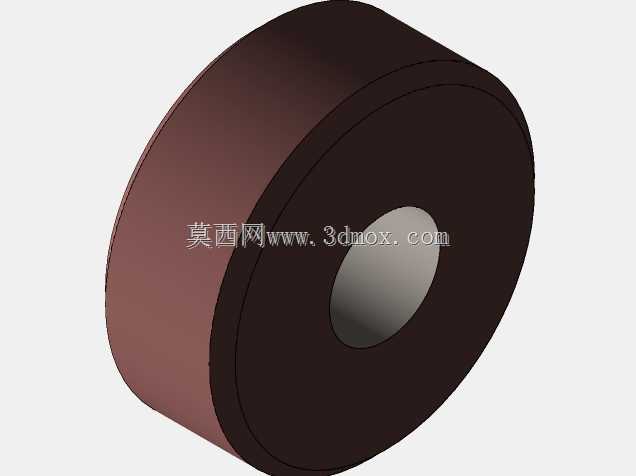

　　这类G型夹持结构在木工加工作业场景里的使用频次极高，不管是小件木料的粘接拼合、榫卯结构装配时的临时施压固定，还是木料钻孔、修边工序里的工件定位，都能看到这类夹具的身影，和常见的快速夹相比，它的施压行程调节范围更大，夹持力输出更稳定，不会因为作业过程中的轻微振动出现松脱移位的问题。从结构功能上拆解来看，整个夹具体采用C型开口的一体式框架设计，框架背部的受力段做了加厚过渡处理，避免长时间大载荷夹持时出现框架张口变形的问题，开口的深度和最大夹持行程做了匹配设计，既能满足常规厚度木料的夹持需求，也不会因为开口过深导致框架整体刚性下降。顶部的旋压组件采用T型手柄设计，手柄两端做了防滑的端头处理，操作人员转动手柄时不需要额外借助加力杆，

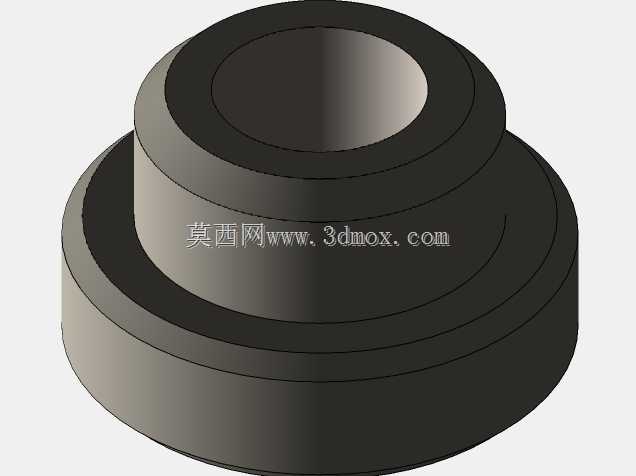

　　单手就能完成夹紧和松脱操作，螺杆和框架的配合段采用梯形螺纹传动，相比普通三角螺纹，它的自锁性能更好，夹持到位后不会因为反向受力出现螺杆回退的情况，螺杆底端的压头做了可转动的活接设计，夹紧过程中压头会贴合木料表面同步转动，不会因为螺杆旋转刮花木料的加工面，压头的接触端面做了平整处理，施压时的压力分布更均匀，不会在软质木料表面留下过深的压痕。做这类夹持工具的结构设计时，首先要核算的是框架的受力变形量，要保证在最大夹持力工况下，框架开口端的形变量控制在允许范围内，避免因为变形导致夹持力不足，其次是螺杆的传动效率和自锁性能的平衡，螺纹升角不能太大否则失去自锁能力，也不能太小导致操作时转动阻力过大，影响使用手感，

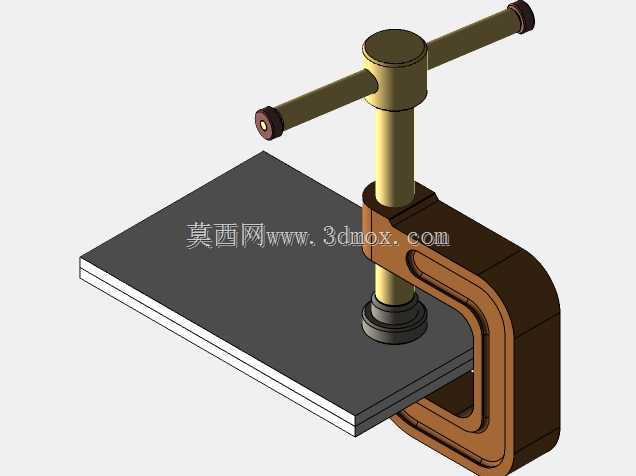

　　另外压头的活动间隙也要控制合理，间隙过大会导致夹持时压头晃动，间隙过小则会出现压头转动卡滞的问题。从安装和使用的边界尺寸来看，这类G型夹的整体外轮廓尺寸适配常规的木工操作台作业空间，C型开口的喉部深度可以覆盖大多数小件木工制件的夹持位置需求，螺杆的总行程可以满足不同厚度工件的快速调节，不需要频繁转动手柄就能适配工件厚度，使用时只需要将C型框架的固定端贴靠在工件的一侧，转动T型手柄让底端压头逐步贴合工件另一侧，持续转动手柄直到达到作业需要的夹持力即可，不需要额外的安装固定步骤，属于手持便携类的通用夹持工具。除了木工场景外，这类夹具在小件五金焊接、塑胶件粘接、简易工装定位等场景里也能通用，只要工件的夹持厚度在它的行程范围内，

　　都可以通过它实现稳定的临时固定，它的整体结构没有复杂的传动组件，后期维护也很简单，只需要定期在螺杆螺纹段涂抹少量润滑脂，就能保证转动操作的顺畅度，长期使用也不会出现螺纹锈死卡滞的问题。在建模过程中，要重点关注框架部分的圆角过渡处理，所有的受力转角位置都不能做尖锐直角设计，避免应力集中导致框架受力断裂，T型手柄和螺杆的连接位置要做防脱限位，避免操作时手柄从螺杆上滑脱，压头和螺杆的连接位置要保留足够的转动自由度，保证夹紧过程中压头可以自适应工件表面的角度，实现更贴合的施压效果。
