U型桥式工业拉手结构设计

　　这款U型桥式拉手是工业场景中应用极为广泛的握持操作部件，日常可见于各类工业机柜、设备防护门、工具箱、检测仪器舱门、通讯设备机箱等需要手动启闭的结构部位，核心作用是为操作人员提供稳定的施力握持点，降低启闭操作的施力难度，同时保证操作过程的受力合理性，避免手部与设备金属锐边直接接触造成划伤。

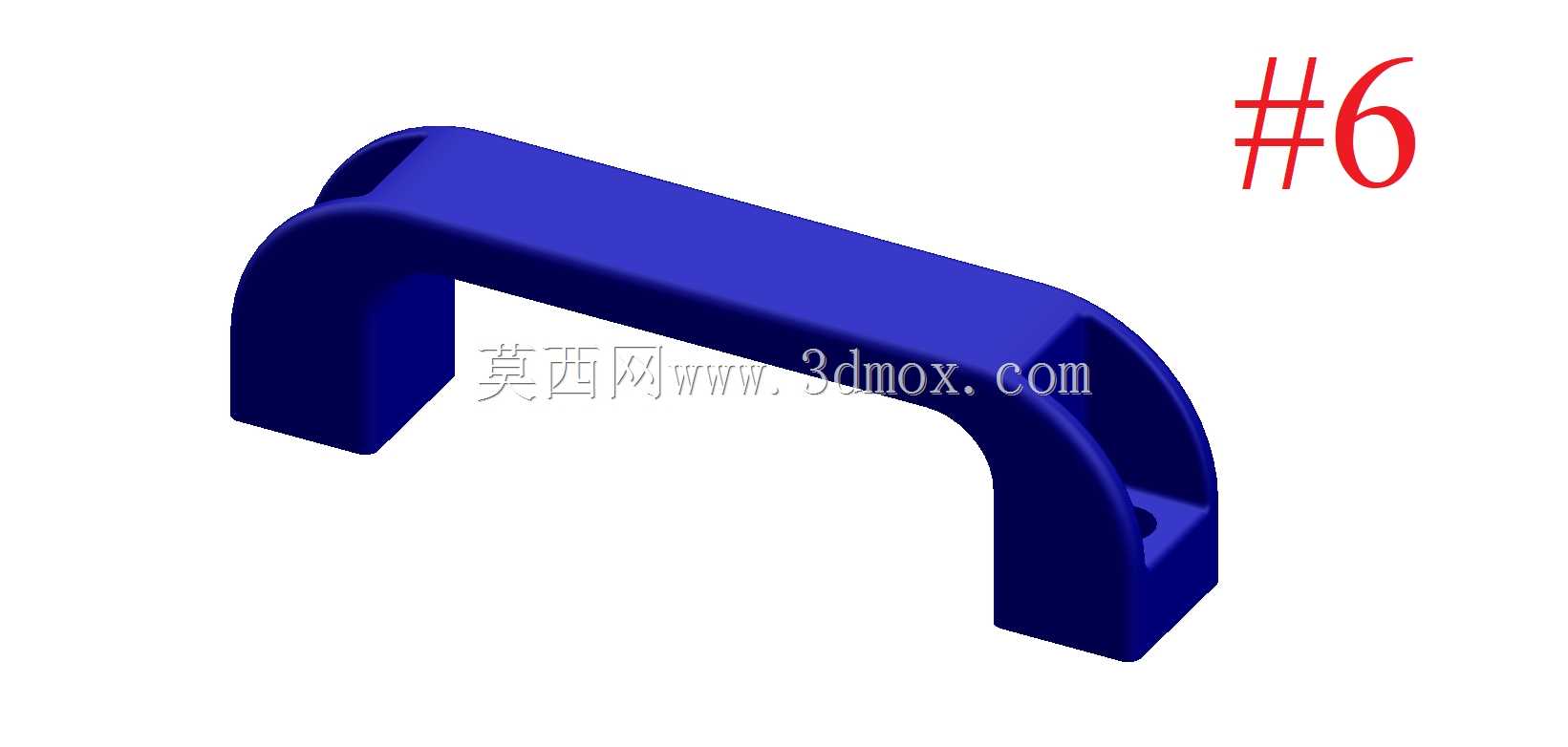

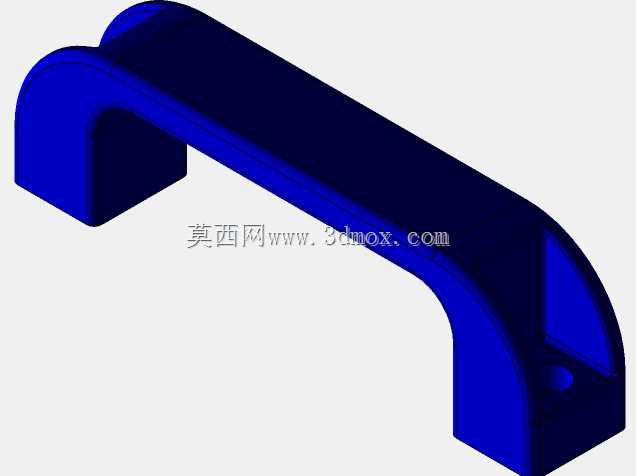

　　从结构设计逻辑来看，整体采用对称式U型桥接布局，两端为带安装孔的固定座，中间为弧形过渡的握持梁，这种布局首先保证了安装后的受力均匀性，两端固定点的连线与握持梁的受力方向平行，启闭过程中不会对安装螺钉产生额外的扭转力矩，能有效降低长期使用后的螺钉松动概率。握持段的截面做了圆弧过渡处理，没有尖锐棱角，握持时的受力面贴合手掌指节的自然弯曲形态，即便操作人员佩戴劳保手套操作，也能获得足够的握持摩擦力，不会出现施力打滑的问题。两端固定座与握持梁的衔接位置做了大圆角过渡，既避免了应力集中导致的受力断裂风险，也在注塑或机加工过程中减少了应力残留，提升零件的整体结构强度。

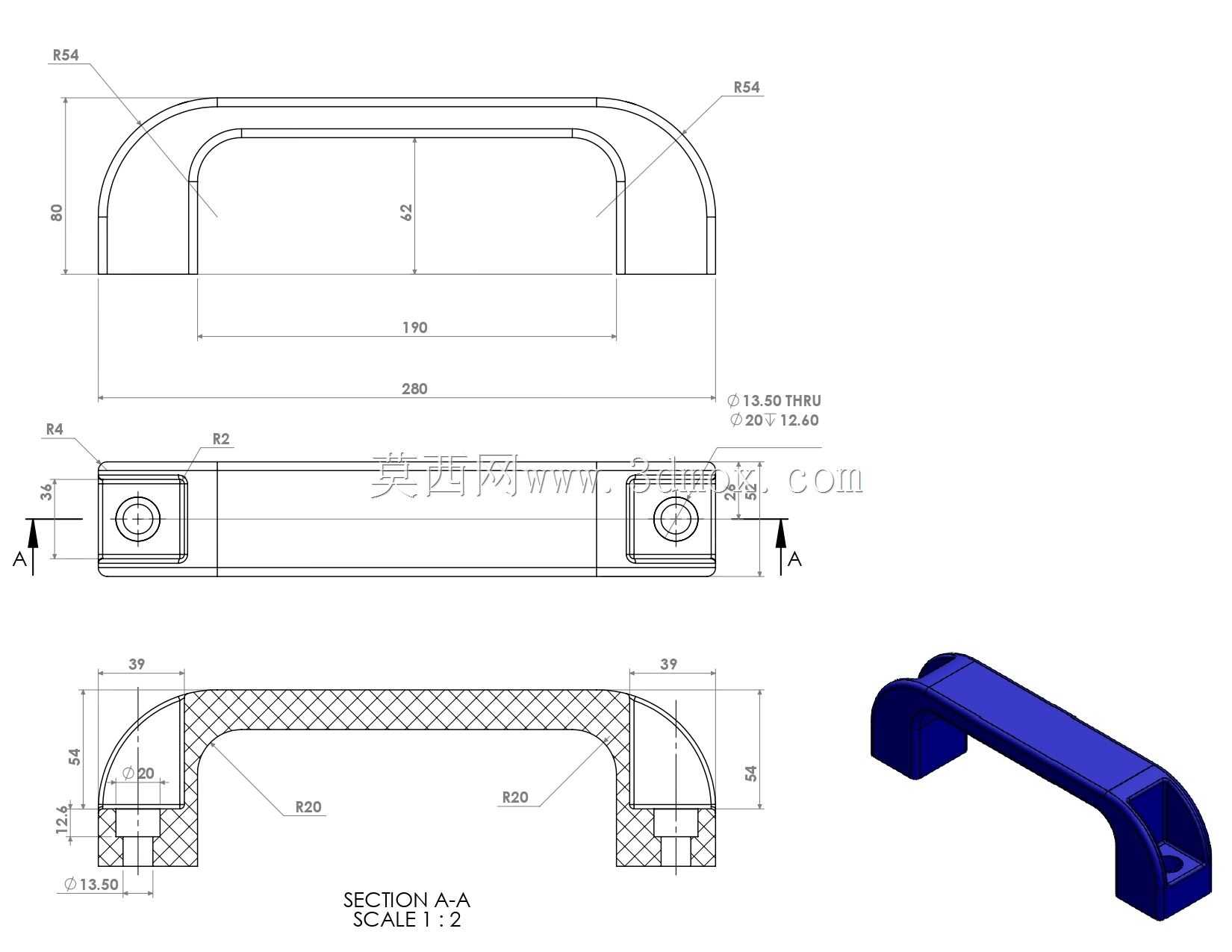

　　安装边界方面，两端固定座的安装孔位采用沉孔设计，安装后螺钉头部完全沉入沉孔内部，不会突出固定座表面，避免启闭过程中剐蹭操作人员衣物或手部。固定座的底面为完全平面，安装时可与被安装件的板面完全贴合，不会出现安装间隙导致的拉手晃动问题。握持梁与安装板面之间预留了足够的握持间隙，可满足不同手掌厚度的操作人员顺利将手伸入握持区域完成施力动作，不会出现手部被夹在拉手与板面之间的情况。整体外形的外轮廓没有突出的锐边，即便在人员通行较密集的设备区域，也不会因意外磕碰造成严重的磕碰伤害，符合工业设备的安全设计要求。

　　从实际使用场景的适配性来看，这款拉手的结构强度可满足常规工业场景的启闭施力需求，固定座的厚度设计充分考虑了反复启闭的受力疲劳问题，长期使用后不会出现固定座断裂、握持梁变形的问题。弧形过渡的外形也便于日常清洁维护，设备表面清洁时不会出现清洁死角，积尘或油污可直接擦拭干净，适配车间、实验室、户外通讯机柜等多种不同的使用环境。在建模过程中，所有的圆角参数、安装孔位尺寸、握持间隙的数值都参考了通用工业五金件的设计规范，可直接适配标准规格的安装螺钉，不需要额外进行安装孔的二次加工，能直接用于常规厚度的金属门板、塑料面板、复合板材的安装使用，结构的通用性较强，可覆盖多数工业设备的拉手选型需求。
