双支耳带孔铰接连接座结构设计

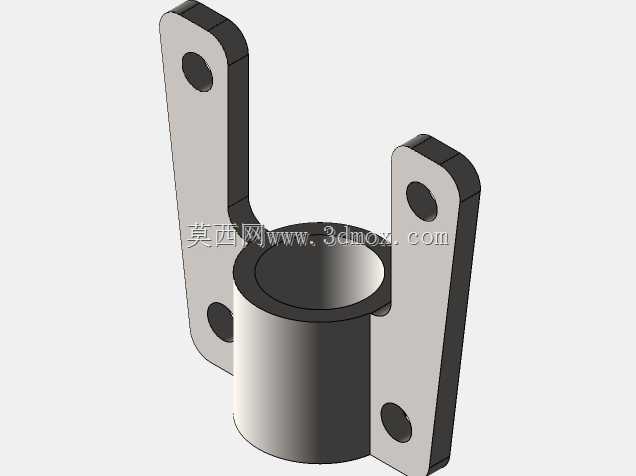

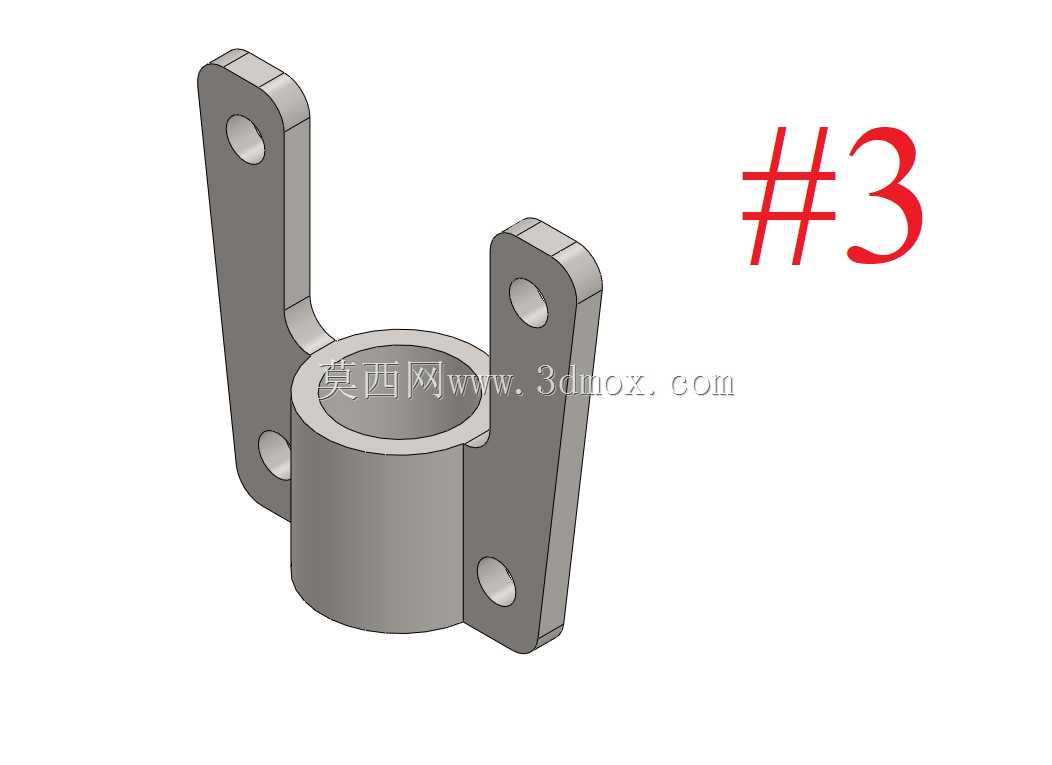

　　这类双支耳铰接连接座，在轻工输送设备、小型工装夹具、民用机械的铰接传动点位应用十分广泛，核心作用是实现两个构件之间的铰接转动连接，同时承担径向与轴向的载荷传递，避免连接点位出现应力集中导致的结构失效。从结构形态来看，主体由中间的圆柱套筒基座与两侧对称分布的支耳板构成，中间套筒为中空结构，可穿装铰接销轴或者转动轴，内孔的加工精度直接决定了铰接转动的顺畅度，若内孔粗糙度超标或者圆度不足，会导致销轴转动卡滞，长期运行还会出现异常磨损，缩短构件的使用寿命。两侧的支耳板与中间套筒为一体化结构，这种一体化的设计相比焊接拼接的结构，整体刚性更强，不存在焊接变形、焊缝应力集中的问题，能承受更大的交变载荷，适合有频繁往复转动需求的铰接点位。每侧支耳板上都加工有两个同轴的通孔，靠上的通孔用于穿装连接销轴，实现与上方铰接构件的连接，靠下的通孔可作为定位销孔或者辅助连接孔，根据实际安装场景的需求，既可以穿装螺栓实现与相邻构件的硬连接，也可以穿装开口销作为销轴的轴向防脱结构，适配不同的安装固定需求。在设计这类铰接座的时候，首先要明确安装边界的尺寸限制，中间套筒的外径要匹配安装点位的空间，不能与周边的运动构件产生运动干涉，套筒的内孔直径要根据所承载的载荷大小匹配对应直径的销轴，通常载荷越大，所需的销轴直径越大，对应的套筒壁厚也要同步增加，避免套筒受径向载荷出现胀裂变形。两侧支耳的间距要与对接构件的连接端宽度匹配，预留0.2到0.5毫米的装配间隙，

　　既保证对接构件能顺利嵌入两个支耳之间，又不会因为间隙过大导致铰接转动时出现径向窜动。支耳上的连接孔位置要严格保证同轴度，若两侧孔位同轴度偏差超过0.1毫米，穿装销轴的时候就会出现卡滞，强行装配后会产生额外的装配应力，运行过程中很容易出现支耳断裂的问题。支耳板的厚度要根据载荷大小核算，通常按照材料的许用剪切应力、弯曲应力计算最小厚度，再预留1.5到2倍的安全系数，避免长期受交变载荷出现疲劳断裂。从实际应用场景来看，这类铰接座常被用在小型手动压力机的操作杆连接点位、输送线的挡料板铰接位置、民用机械的操作连杆连接端，还有一些小型工装的翻转机构铰接处，相比单耳式的铰接座，双耳结构的抗偏载能力更强，当对接构件受到侧向力的时候，

　　两侧支耳可以同时承担侧向载荷，不会出现单耳结构容易发生的侧向弯折问题。在建模过程中，要注意支耳与套筒衔接位置的圆角处理，衔接处不能做成直角结构，直角位置会产生严重的应力集中，在受冲击载荷的时候很容易从衔接位置开裂，通常要根据支耳厚度设置对应半径的过渡圆角，分散衔接位置的应力。中间套筒的端面要做倒角处理，方便销轴的穿装，也能去除加工产生的毛刺，避免装配时划伤操作人员或者对接构件的表面。支耳上的孔位边缘也要做微小的倒角，去除钻孔产生的飞边，保证螺栓或者销轴能顺利穿入。这类零件通常采用45号钢加工制作，载荷较小的场景也可以采用铝合金材料降低整体重量，加工完成后根据使用需求做表面发黑或者阳极氧化处理，提升零件的防锈能力，

　　延长在潮湿工况下的使用寿命。在装配的时候，中间套筒内孔通常会加装铜套或者自润滑轴承，降低销轴转动时的磨损，不需要频繁加注润滑油也能保证转动顺畅，适合维护不便的安装点位。如果是用于有冲击载荷的场景，还可以在铰接位置加装阻尼垫圈，减缓铰接转动时的冲击，降低运行过程中的噪音。设计时还要考虑安装的便捷性，整个零件的结构没有复杂的曲面，普通的三轴铣床就可以完成全部加工工序，不需要特殊的加工设备，加工成本较低，适合批量生产应用。在核对安装边界的时候，要注意支耳的外伸长度不能超过安装空间的限制，避免构件转动时支耳与周边的固定结构产生碰撞，转动角度范围要根据实际使用需求核算，保证在整个转动行程内，零件的所有结构都不会与周边部件产生干涉。
