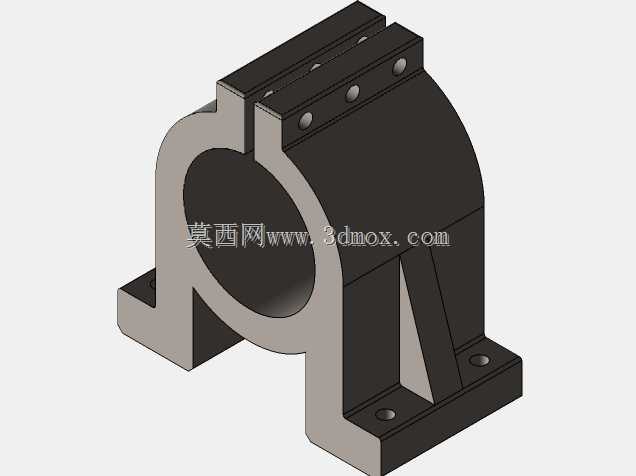

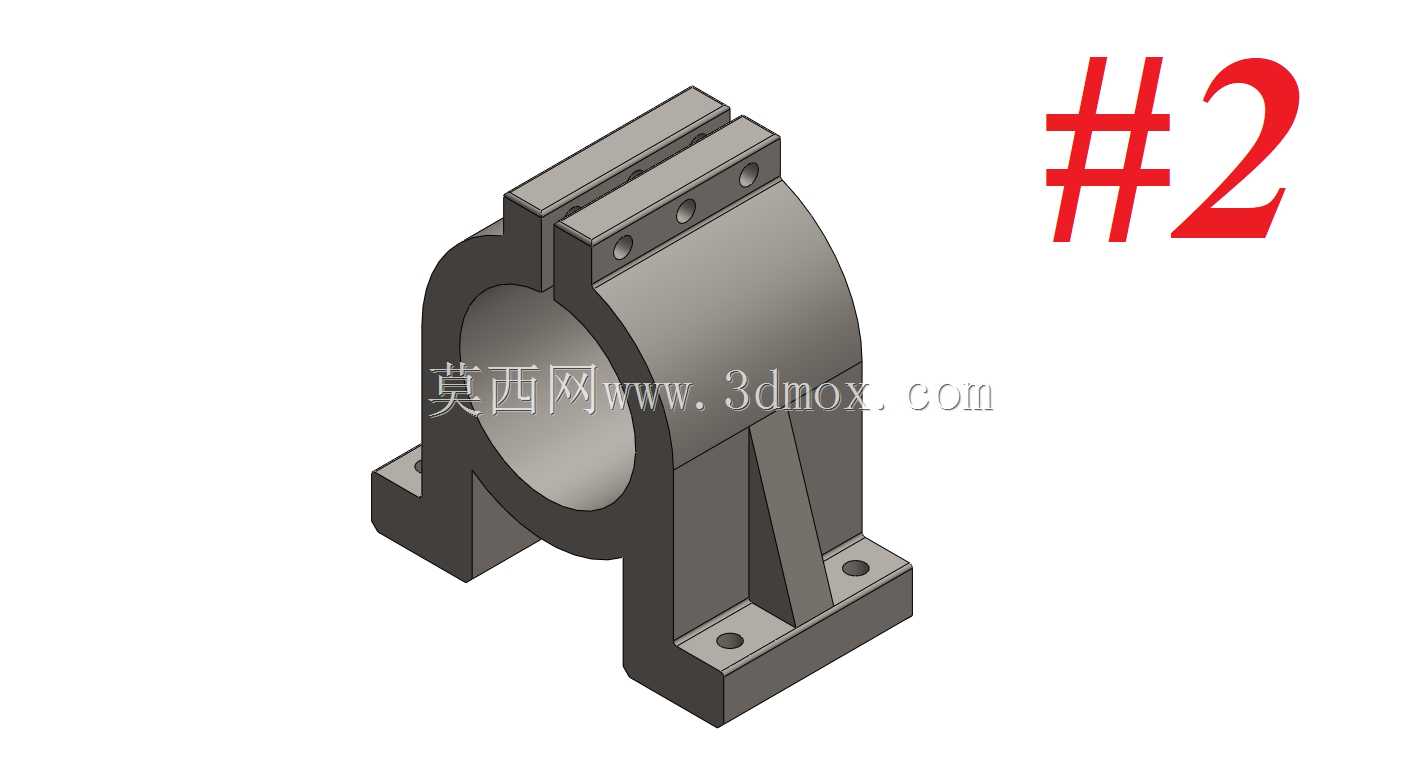

这类带侧支撑肋的立式剖分式支座,核心应用场景集中在中载工况的水平轴系支撑环节,常见于中小型输送线辊筒支撑、小型减速机输入输出轴定位、普通机床辅助传动轴固定这类对安装便捷性有要求的传动场景,相比整体式轴承座,它的剖分结构能在不拆卸轴端联轴器、链轮等传动件的前提下完成轴承的更换与维护,大幅降低产线停机检修的拆装工作量。从实际功能来看,这个支座承担的是径向承载为主、附带少量轴向限位的作用,下半部分的圆筒内腔用于容纳标准向心球轴承或者圆锥滚子轴承的外圈,上半部分的剖分压盖通过两个螺栓预紧后,能牢牢压住轴承外圈的止动边,避免轴承工作时出现外圈跑圈的问题,两侧延伸出的三角加强肋,是针对立式支座常见的侧向倾覆力矩做的补强设计——很多现场安装时,
轴端带链轮或者皮带轮的工况下,链条张紧力、皮带拉力会给支座带来持续的侧向载荷,如果没有这两块肋板,支座圆筒和底板连接的根部很容易在长期交变载荷下出现应力开裂,加了肋板之后,载荷能顺着肋板分散到底板的整个安装面,应力集中系数能降低40%以上。设计思路上,这个支座优先考虑的是现场安装的适配性,底板上的四个安装沉孔采用长圆孔与圆孔组合的布局,其中两个孔为基准圆孔,另外两个为沿轴系垂直方向的长圆孔,既可以保证安装时的定位精度,又能补偿底座安装面的孔位加工误差,不需要现场二次扩孔就能完成装配;上半部分的压盖和下半座体的结合面做了0.02mm的平面度要求,合装时不需要额外加密封垫就能保证贴合紧密,避免润滑脂从结合面渗漏,
压盖上预留的两个螺纹孔是用于安装黄油嘴的,方便后期运维时直接加注润滑脂,不用拆开压盖就能完成轴承润滑保养。从安装边界尺寸来看,这个支座的中心高是按照常用的60mm轴高系列设计的,适配的轴径范围在30-40mm区间,底板的总长度控制在160mm、总宽度在90mm,四个安装孔的孔距为130mm和60mm,适配M10的膨胀螺栓或者机牙螺丝固定,安装时需要保证底座贴合面的平面度不低于0.05mm,避免强行锁紧螺丝导致座体变形,挤压轴承外圈造成轴承卡滞。内腔的轴承位公差采用H7级精度,和标准轴承外圈的配合为过渡配合,既保证轴承外圈不会在座孔内滑动,又能在检修时用铜棒轻轻敲击就能拆出轴承,不会损伤座孔表面。
另外座体的所有棱边都做了R2的倒角处理,避免加工和安装时的锐边割伤操作人员,底板的底面做了铣平处理,表面粗糙度控制在Ra3.2,保证安装时和设备机架的贴合率不低于80%,不会出现虚接导致的振动问题。在实际选型使用时,这个支座适合的线速度不超过5m/s,工作环境温度范围在-20℃到80℃之间,如果用于腐蚀环境,还需要在座体表面做喷塑或者镀锌处理,常规工况下采用HT200灰铸铁铸造就能满足强度要求,载荷更大的场景也可以换成铸钢材质,不过要相应调整加强肋的厚度,避免铸造时出现缩孔缺陷。建模的时候要注意剖分面的位置要刚好通过轴承孔的中心轴线,压盖和座体的连接螺栓孔要做同轴度约束,避免合装时螺栓穿不进去,加强肋和圆筒、底板的连接位置要做圆角过渡,不要做成直角连接,减少应力集中点,安装沉孔的深度要保证螺栓锁紧后,螺丝头不会高出底板底面,避免安装时出现间隙。
