双环连接式机械铰接支撑构件

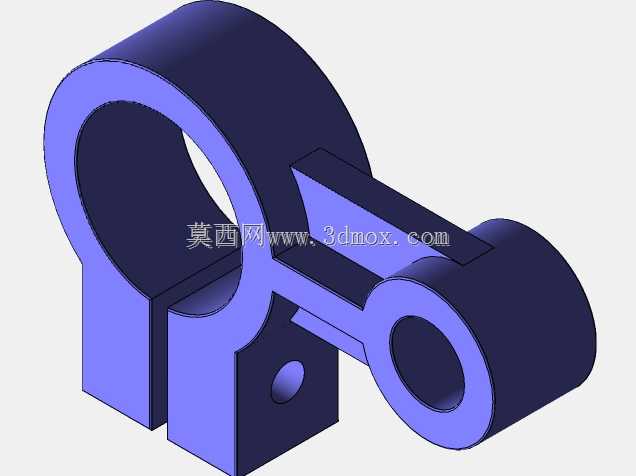

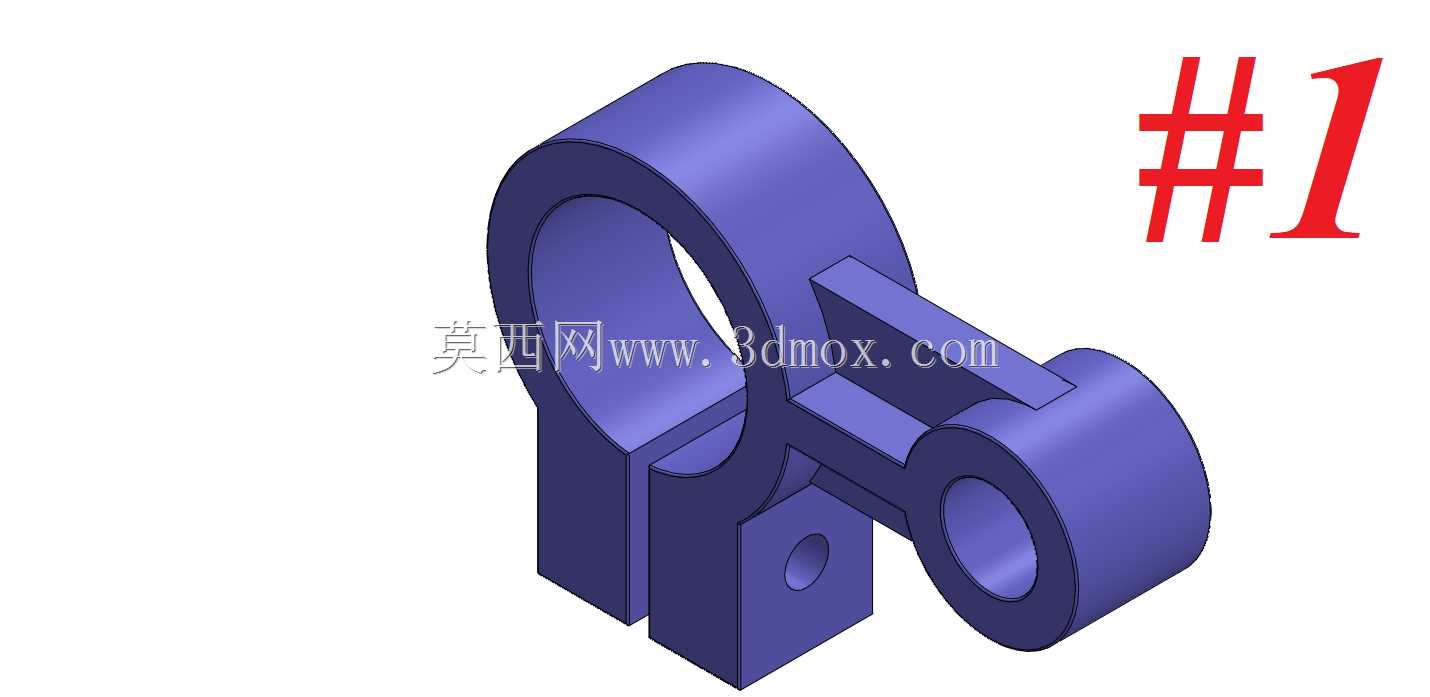

　　该构件属于机械传动与支撑系统中的典型铰接类连接件，常见于轻工自动化设备、小型输送线的张紧调节机构、手动工装夹具的联动结构中，核心作用是实现两个运动部件之间的铰接转动，同时承担径向支撑与轴向限位的功能，避免运动副出现窜动或卡滞。从结构设计逻辑来看，主体采用大直径环形套作为主铰接承载位，该环的内孔为主要转动配合面，设计时需根据适配的铰接轴径确定公差带，若用于低速手动场景可选用H8间隙配合，若用于频繁往复摆动的自动化场景则需提升至H7精度，同时内孔表面需预留表面处理余量，避免长期转动磨损后出现旷量。大环形套下方延伸出的分叉式支撑脚是整个构件的安装固定端，两个支脚之间预留的开槽宽度需适配安装基座的板厚，支脚底部的平面为安装贴合面，

　　设计时需保证该平面与大环形套内孔轴线的平行度公差控制在0.05mm以内，防止安装后铰接轴出现偏斜，加剧转动副的磨损。支脚侧面开设的横向通孔为锁紧销安装位，当构件卡入安装基座的对应槽位后，穿入锁紧销即可完成构件的固定，这种开槽插销的安装方式相比螺栓直接固定，拆装效率更高，适合需要频繁调整铰接位置的调试场景。从大环形套侧向延伸出的连接臂采用等截面矩形结构，设计时需根据构件承受的最大摆动力矩校核臂的抗弯强度，臂的截面尺寸需保证在额定载荷下形变量不超过0.1mm，避免因臂部变形导致端部的小环形套出现位置偏移。端部的小直径环形套为副铰接位，用于连接联动的拉杆或摆杆，该环的内孔轴线需与大环形套的内孔轴线保持严格平行，平行度公差需控制在0.

　　03mm以内，否则会导致联动部件运动时出现别劲现象，长期运行会造成铰接轴的弯曲变形。两个环形套的端面均设计有轻微的倒角，一方面是去除机加工后的锐边毛刺，避免装配时划伤操作人员或配合零件的表面，另一方面也能在装配铰接轴时起到导向作用，提升装配效率。从安装边界来看，大环形套的外径决定了构件转动时的最大回转半径，设计周边结构时需预留至少2mm的安全间隙，避免构件摆动时与周边的固定结构发生碰撞；下方支撑脚的总高度决定了主铰接点的安装高度，选型时需根据整个机构的运动行程匹配对应高度的构件，防止铰接点位置过高或过低导致运动轨迹出现偏差。小环形套的中心与大环形套的中心距是决定联动机构传动比的核心参数，建模时需严格按照设计给定的中心距尺寸绘制，

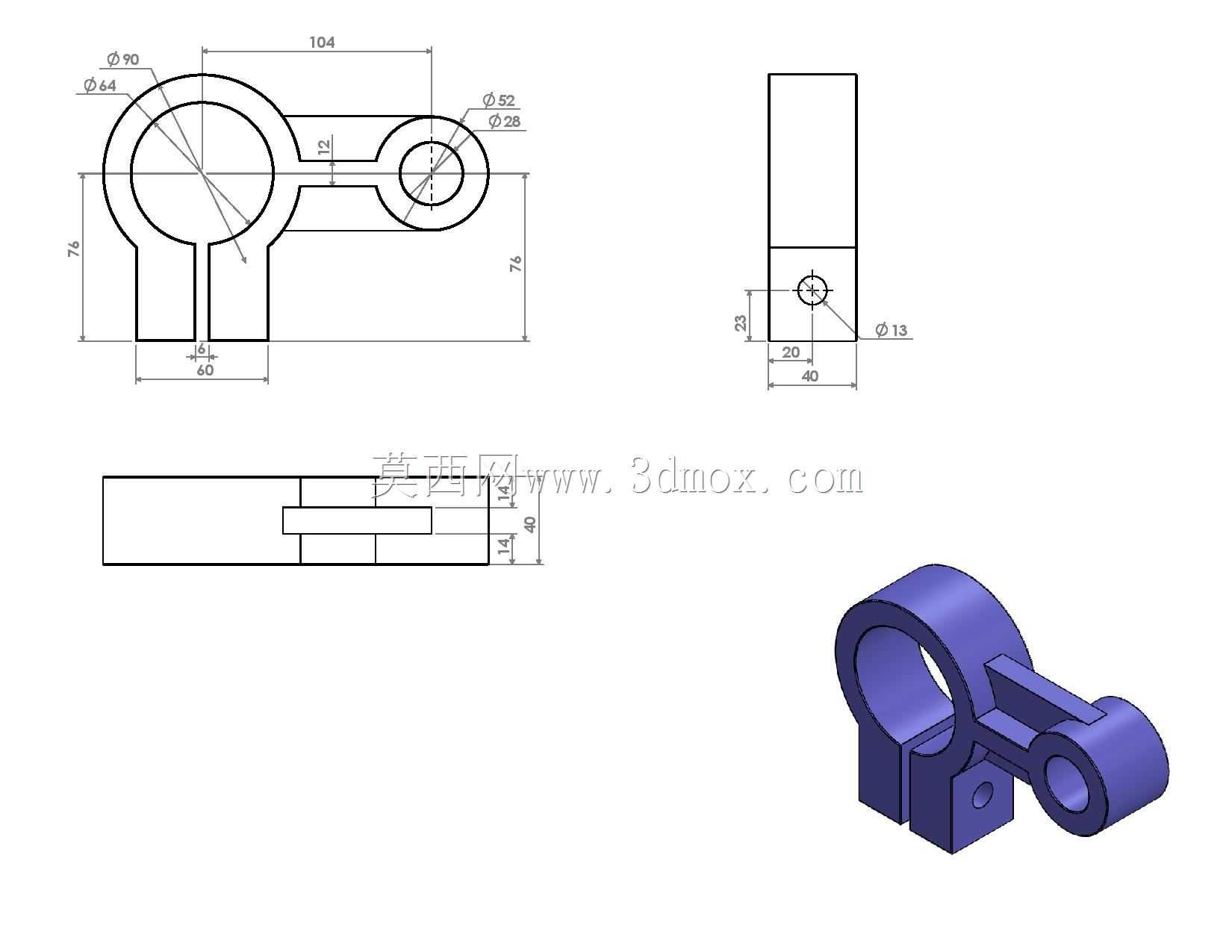

　　误差需控制在0.02mm以内，否则会导致联动部件的行程达不到设计要求。在实际应用场景中，这类构件常替代定制焊接的铰接支座，一体成型的结构相比焊接件具备更好的结构强度，不会出现焊缝开裂的问题，同时加工精度更容易保证，适合小批量设备的快速搭建与调试。建模过程中采用拉伸与草图结合的方式构建特征，首先绘制两个环形套的截面轮廓与连接臂的轮廓，通过拉伸得到主体结构，再对支脚的开槽、安装孔等特征进行切除，最后对所有锐边进行倒角处理，整个建模逻辑符合常规机械零件的设计流程，特征树清晰，后续修改尺寸时可直接通过编辑草图参数快速调整，适配不同规格的铰接需求。
