L298N双路直流电机驱动模块结构设计

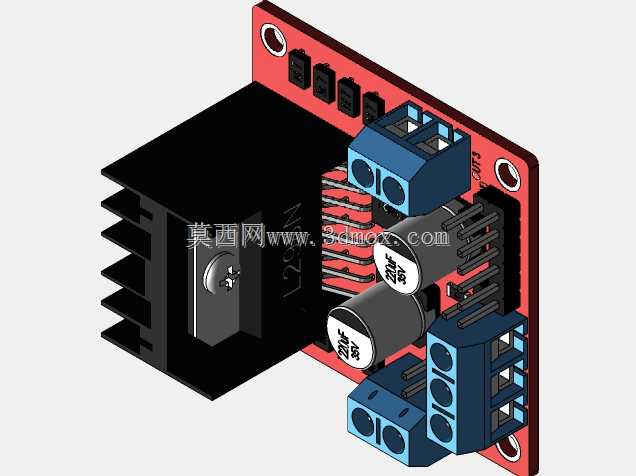

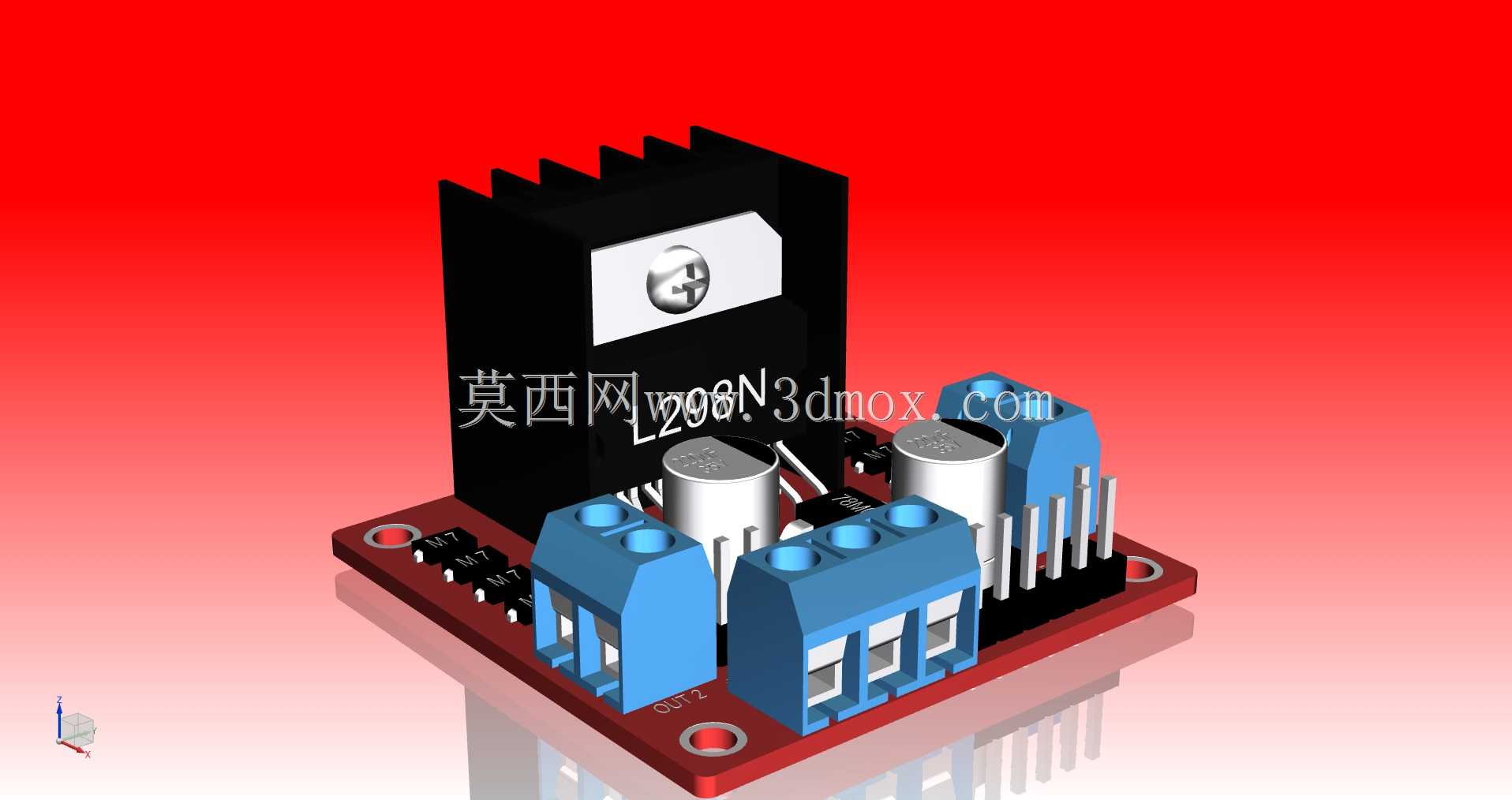

　　在小型自动化设备、智能小车、教学实验平台这类需要低压直流电机调速换向的场景里，L298N驱动模块是应用频次极高的功率接口部件，它承担着控制侧弱信号与动力侧大电流之间的桥接作用，解决主控芯片IO口输出电流不足无法直接驱动电机的核心痛点。从结构设计层面看，这款驱动模块采用红色玻纤环氧板作为基板，基板四角预留了标准安装孔位，安装孔中心距匹配常用的面包板、小型设备安装支架的孔位规范，安装时可通过M3螺丝直接固定，不需要额外定制转接件，适配绝大多数桌面级实验设备、小型移动机器人的安装空间要求。模块核心功率器件采用立式封装的L298N芯片，芯片背部贴合铝制散热鳍片，鳍片采用多齿开槽结构增大散热面积，在持续输出2A每路的额定电流工况下，

　　能快速将芯片结温传导到空气中，避免长时间大负载运行出现过热保护触发停机的问题。功率回路部分配置了两颗直插铝电解电容，分别布置在芯片电源输入引脚的两侧，容值匹配常规应用下的滤波需求，可有效吸收电机启停、换向瞬间产生的反向电动势尖峰，减少电压波动对前端控制电路的干扰，同时降低电源回路的纹波系数，提升电机运行的平稳性。对外接线端采用蓝色栅栏式接线端子，端子分为电源输入、两路电机输出三个功能组，每个端子的螺丝压线结构可适配0.5-2.5平方毫米的多股铜芯导线，接线时不需要焊接，直接通过螺丝刀拧紧压线螺丝即可完成接线，方便现场调试时的线路改动，同时端子的防退结构可避免设备运行过程中受震动出现接线松脱的问题。控制信号侧采用直插排针引出，

　　排针间距为标准2.54mm，可直接插接到杜邦线、标准面包板或者定制的控制转接板上，信号引脚包含两路使能端、四路逻辑控制端，可兼容5V电平的单片机控制信号，不需要额外做电平转换即可直接对接主流的Arduino、51单片机、STM32等控制板卡。模块板载5V稳压输出电路，在输入电压7-12V区间内可对外提供5V小电流供电，可直接给外接的传感器、小功率控制板供电，减少系统中额外电源模块的配置数量，简化整体接线复杂度。从安装边界来看，模块整体高度由散热片高度决定，在布局设备内部空间时，需要在散热片上方预留至少10mm的空气流通空间，保证散热风道通畅，避免散热片被其他结构件紧贴覆盖导致散热效率下降；模块两侧的接线端子接线后，导线会向外侧延伸，

　　布局时需要在端子外侧预留足够的走线空间，避免导线弯折半径过小出现线芯断裂的问题。在实际选型应用中，这款驱动模块可同时驱动两路直流有刷电机，支持正反转、PWM调速功能，也可通过跳线配置驱动单路42型两相四线步进电机，适配小型传送带模组、机械臂关节驱动、智能小车行走驱动等多种小功率运动场景，其结构设计充分考虑了教学实验、原型开发阶段的易用性需求，所有接口都采用通用标准件，不需要专用工具即可完成接线安装，板上的丝印标识清晰标注了每个引脚的功能定义，接线时可直接对照丝印操作，降低接错线烧毁模块的概率。在建模过程中，所有结构尺寸都按照实物1:1还原，包括散热片的齿距、接线端子的压线口尺寸、排针的引脚长度、安装孔的沉头深度，可直接用于设备整体的装配干涉检查，在做结构布局时可直接导入模型验证安装空间是否充足，避免实际加工组装时出现部件干涉、接线空间不足的问题。功率部分的走线宽度在PCB设计时按照3A载流要求做了加宽处理，模型中也还原了PCB上的走线区域与丝印层标识，可用于教学演示中讲解功率驱动板的布局规范，帮助初学者理解大电流回路布线的基本要求。
