V6发动机配气机构摇臂总成结构设计

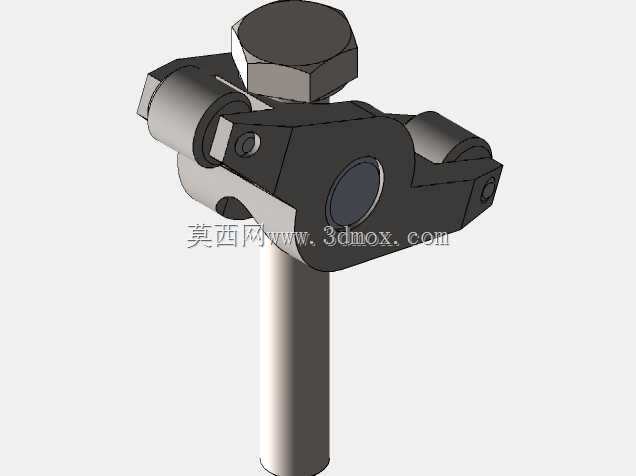

　　在V型六缸内燃机的配气系统布局中，摇臂总成是承接凸轮轴驱动力、精准控制气门开闭时序的核心传动部件，其结构合理性直接决定发动机进排气效率、怠速稳定性与高转速区间的动力输出表现。这套摇臂总成采用单摇臂轴支撑的铰接式结构，整体围绕降低往复运动惯量、提升传动刚度、减少铰接副磨损的核心目标设计，适配顶置凸轮轴配气布局的V6机型，可在6000rpm以上的高转速工况下保持稳定的气门升程传递精度。从实际装机场景来看，该摇臂总成安装在气缸盖上部的摇臂轴座上，摇臂长臂端与气门杆尾端接触，短臂端通过挺柱与凸轮轴型面贴合，当凸轮轴转动至升程段时，挺柱推动摇臂短臂端上行，以摇臂轴为支点撬动长臂端下压气门杆，克服气门弹簧预紧力完成气门开启；

　　凸轮轴转动至基圆段时，气门弹簧回弹力推动气门复位，同时带动摇臂反向回摆，保证挺柱始终与凸轮型面贴合。设计过程中优先考虑了铰接副的耐磨性能，摇臂与摇臂轴的配合面采用了衬套过盈压装结构，衬套内壁预留有环形油槽，可承接气缸盖油道输送的压力润滑油，在摇臂摆动过程中形成稳定油膜，避免干摩擦导致的配合间隙快速增大。摇臂长臂端与气门接触的位置设计了圆弧型接触面，可在摇臂摆动过程中自动适配气门杆的垂直运动轨迹，减少侧向分力对气门杆的偏磨，降低气门导管的异常磨损风险。顶部的锁紧螺母结构用于调整摇臂短臂端与挺柱之间的气门间隙，调整时通过转动调节螺钉改变铰接支点的相对位置，将冷态气门间隙控制在厂家规定的公差范围内，

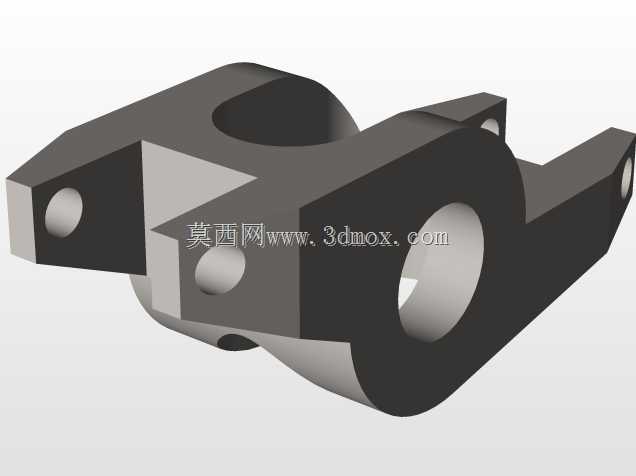

　　避免热机状态下气门关闭不严导致的气缸压力泄漏，同时消除冷机状态下的配气机构异响。从安装边界来看，摇臂轴的直径与气缸盖上的安装座孔采用H7/h6间隙配合，装配时摇臂可沿摇臂轴轴向小幅窜动，补偿凸轮轴与气门杆的安装位置度偏差，避免局部接触应力过大导致的型面点蚀。摇臂本体采用合金钢模锻成型，非受力区域做了减重挖槽设计，在保证整体结构刚度满足高转速冲击载荷要求的前提下，尽可能降低摇臂自身重量，减少配气机构的往复运动惯量，降低凸轮轴驱动扭矩损耗，同时减少高转速下的气门浮动现象。在实际台架验证场景中，这类摇臂总成需要经过百万次以上的往复摆动疲劳测试，验证铰接副的磨损量、锁紧螺母的防松性能以及摇臂本体的抗变形能力，

　　确保在发动机全生命周期内无需调整气门间隙也能保持稳定的配气正时。设计建模过程中需要重点校核摇臂的杠杆比，杠杆比的偏差会直接导致实际气门升程与设计值出现偏差，进而影响发动机的充气效率，通常会将杠杆比公差控制在±0.02范围内，同时要保证摇臂在最大升程位置时，长臂端与气门杆尾端的接触点始终落在气门杆端面的中心区域，避免偏磨导致的气门杆弯曲变形。此外，摇臂上的润滑油道开孔位置需要精准对准摇臂轴上的油孔，保证发动机启动后数秒内即可建立润滑油压，避免冷启动阶段的干摩擦损伤。整体结构没有多余的冗余设计，所有特征都服务于动力传递、间隙调整、润滑耐磨三个核心功能，可直接用于同类型V6发动机配气机构的结构参考、逆向建模教学以及改装件的结构优化设计。
