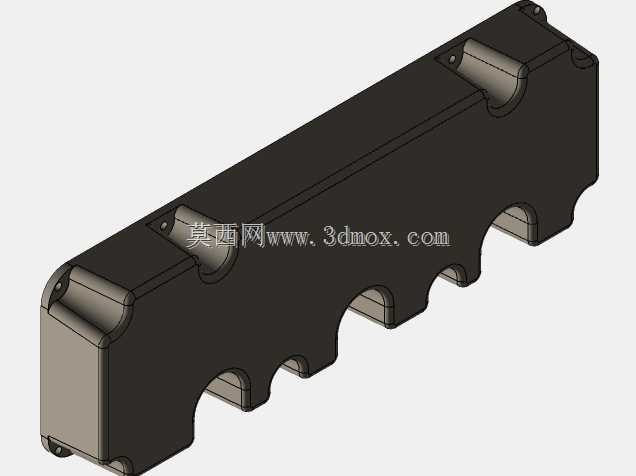

V6型内燃机气门室盖结构三维数模

　　在车用V型六缸内燃机的上部结构布局中，气门室盖是承担上部密封、油气分离与外围附件安装基准的核心覆盖件，这款数模还原的结构适配60°夹角V6动力的单侧缸盖布局，整体沿缸盖长度方向延伸，外形轮廓完全匹配缸盖上部的凸轮轴布置、气门摇臂机构的运动边界，避免与运动件产生干涉。从实际装车场景来看，这类部件主要搭载在纵置后驱平台的乘用车辆、轻型商用车辆的动力总成上，安装位置处于发动机舱上部，除了核心的密封功能外，还需要承受发动机运行过程中的持续振动、高低温交变工况，同时要为点火线圈、油气分离管路、机油加注口、曲轴箱通风管路提供可靠的安装接口。

　　设计过程中首先要锁定的是安装边界：数模中下部的弧形避让槽完全对应缸盖上的六个凸轮轴轴承座、火花塞安装孔的位置，每一处弧形缺口的弧度、深度都经过运动仿真校核，确保发动机在全工况运行时，气门室盖内壁与摇臂、凸轮轴桃尖的最小安全间隙保持在3mm以上，避免高速运转时部件碰擦产生异响与结构损坏。整体壳体采用了变壁厚设计，主体壁厚控制在2.5-3mm之间，既满足压铸成型的工艺要求，也能在重量控制的前提下保证结构刚度，避免螺栓拧紧后壳体变形导致密封面失效。上部的几处凸起结构并非造型装饰，而是对应内部的油气分离腔预留的空间，集成式的油气分离结构可以直接在气门室盖内部完成曲轴箱窜气的机油预分离，减少外部管路的布置数量，降低整机的泄漏风险。

　　密封面的设计是这类部件的核心要点，数模中整个安装法兰面的平面度公差控制在0.5mm以内，法兰边缘均匀布置的安装螺栓孔位完全匹配缸盖上部的螺纹孔位置，螺栓间距控制在80-100mm之间，保证密封胶垫或者密封胶的压紧力均匀分布，不会出现局部压力不足导致的机油渗漏问题。两端的加厚安装凸台专门用于固定发动机装饰罩、点火线束支架，凸台内部做了局部加厚的加强筋设计，避免附件安装后长期振动出现凸台开裂的问题。侧面预留的管路接口位置经过整车机舱布局校核，对应的曲轴箱通风管、机油加注口的朝向不会与周边的进气歧管、线束、冷却管路产生干涉，售后维护时不需要拆解周边大部件就可以完成机油加注、通风阀更换的操作。

　　从工艺实现角度来看，这款结构完全适配高压压铸的生产工艺，所有的拔模角度控制在1.5°以上，内壁的加强筋布局兼顾了刚度与压铸成型时的铝液流动路径，避免出现冷隔、缩孔等铸造缺陷。外部的哑光质感表面处理可以提升部件的耐油污能力，长期使用后不会因为油污附着出现明显的外观老化。在结构验证阶段，这类数模可以直接用于CAE仿真分析，模拟螺栓拧紧后的壳体变形量、发动机运行时的模态频率，确保部件的一阶模态频率高于发动机怠速激励频率，避免运行过程中出现共振异响；同时也可以用于密封压力仿真，验证不同温度下密封面的压力分布是否均匀，提前识别渗漏风险点。对于动力总成开发、发动机维修教学、改装件设计的从业者来说，这类精准的结构数模可以直接作为设计参考，减少基础结构测绘的工作量，快速完成适配性改型、安装校核的相关工作。
