V6发动机配套涡轮增压器结构设计

　　这款增压器的结构设计完全围绕V6机型的进气增压需求展开，首先要明确其核心应用场景是匹配V型六缸内燃机的进气系统，在自然吸气的基础上通过压缩进入气缸的空气，提升单位气缸工作容积内的氧气含量，让同等排量下的燃油燃烧更充分，最终实现动力输出的提升，同时兼顾低转速区间的扭矩响应特性，避免大排量机型低扭不足的问题。

　　从实际用途来看，该部件安装在发动机排气侧与进气歧管之间，一端承接发动机排出的高温高压废气，利用废气动能驱动涡轮端叶轮旋转，同轴带动压气机端叶轮对新鲜空气进行压缩，压缩后的空气经过中冷器降温后送入各气缸进气道，整个过程不需要额外消耗发动机曲轴输出功率，属于废气能量回收利用的动力提升方案，广泛应用在乘用车辆、轻型商用车辆的V6动力配置机型上，也可适配部分固定式动力机组的V6内燃机改造需求。

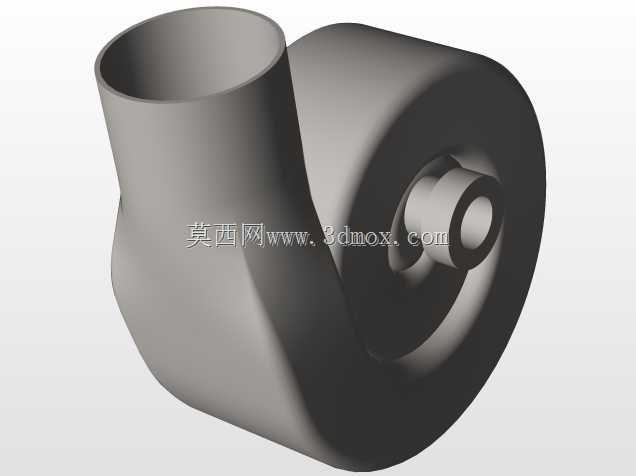

　　产品功能特性上，首先是蜗壳的流道设计采用无突变截面的渐变式结构，从涡轮腔到进气接口的过渡曲面全程做了顺滑处理，减少废气在流道内的紊流损失，保证废气动能可以高效传递到涡轮叶轮；压气机侧的进气接口采用大口径斜向布置，接口端面做了平齐的安装止口设计，方便对接进气软管的卡箍固定，接口轴线与蜗壳中心轴线呈固定倾角，避开发动机舱内周边的线束、管路安装空间，减少实车布置时的干涉风险。轴承座区域的凸台结构做了阶梯式设计，预留了密封件、浮动轴承的安装位，中心轴孔的同轴度公差在建模时就做了基准约束，保证后续加工装配后涡轮轴的高速运转稳定性，避免高速工况下的动平衡超标问题。

　　设计思路层面，整个建模过程优先遵循安装边界优先的原则，首先确定与发动机排气歧管对接的安装法兰位置、与进气系统对接的接口位置，再反向推导蜗壳的内部流道走向，在保证流道截面变化率符合气动要求的前提下，尽可能压缩整体外形的占用空间，适配V6发动机紧凑的机舱布局。外壳的壁厚采用均匀化设计，整体壁厚保持一致，仅在轴承座安装区域做了局部加厚，既满足高温工况下的结构强度要求，也避免壁厚差异过大导致的铸造应力集中问题，适合采用铸铝或者耐热铸铁工艺进行批量生产。外形的所有曲面过渡都做了圆角处理，没有尖锐的棱角结构，一方面减少生产过程中的应力开裂风险，另一方面也避免安装维护过程中对操作人员、周边管线造成剐蹭损伤。

　　外形尺寸与安装边界方面，压气机进气接口的通径匹配大流量进气需求，接口外径适配常规的橡胶进气软管尺寸，安装时不需要额外制作变径接头；涡轮端的安装法兰端面与蜗壳主体的相对位置做了精准定位，法兰上的螺栓孔位完全匹配对应V6机型排气歧管的安装孔距，装配时可以直接对位安装，不需要现场扩孔或者调整位置。整个增压器的重心落在安装法兰的支撑范围内，安装后不会对排气歧管产生额外的偏置力矩，减少长期工况下的连接螺栓疲劳断裂风险。背部的轴承端盖凸台尺寸预留了油封、轴承的拆装空间，后期维护时不需要将整个增压器从发动机上拆下，就可以完成密封件的更换作业，降低后期维护的操作难度。

　　从结构细节来看，压气机蜗壳的型线设计兼顾了高转速与低转速的增压效率，低转速下废气流量较小时，流道的截面收缩比可以保证废气流速足够驱动涡轮快速起压，减少涡轮迟滞现象；高转速下废气流量较大时，流道的渐扩结构可以避免排气背压过高，影响发动机的排气顺畅度。整个壳体的外表面没有多余的凸起结构，安装隔热罩时可以完全贴合壳体表面，减少高温区域向机舱内的热辐射，降低周边橡胶件、塑料件的热老化速度。
