V6发动机润滑系统储油壳体结构设计

　　在车用V型六缸动力单元的润滑回路设计中，曲轴箱下部的储油壳体是整个润滑系统的基础承载部件，日常维修场景里常被称作油底壳，这个部件的设计合理性直接影响发动机在不同工况下的机油供给稳定性，甚至关系到高负荷运转时的润滑可靠性。从实际装车的应用场景来看，这类壳体大多布置在发动机总成的最下端，距离地面的垂直间隙直接决定了整车的最小离地间隙冗余，因此在建模阶段就需要充分考虑整车通过性的边界限制，壳体的最低点不能超出发动机悬置安装面的下沿过多，同时还要预留出机油放油螺塞的操作空间，方便日常保养时的废油排放。

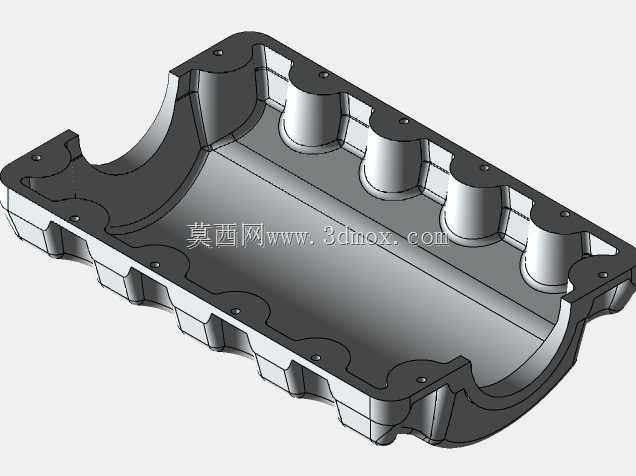

　　从功能特性上看，这个壳体首先要承担密封曲轴箱下腔的作用，和缸体下平面结合的法兰面需要连续布置安装螺栓孔，图中可见法兰边缘均匀分布的螺栓过孔，孔位间距按照密封压力分布做了差异化设计，曲率较大的弧形区域螺栓间距更小，平直段的孔距适当放大，既保证密封垫片的压紧力均匀，避免出现机油渗漏的问题，又不会过度增加装配的工作量。壳体内部的型腔深度经过匹配计算，要能够容纳发动机额定加注量的机油，同时在车辆急加速、急减速、大角度侧倾的工况下，保证机油集滤器始终能够浸入油面以下，不会因为机油晃荡出现吸空的问题，部分深腔区域还会设计挡油板的安装位，不过这个基础模型里预留了对应的凸台结构，方便后续根据不同车型的工况需求加装挡油组件。

　　设计思路上，这个壳体采用了冲压焊接或者压铸成型的工艺适配结构，外壁的加强筋沿着壳体的轮廓走向布置，既能够提升壳体的整体刚度，避免发动机运行过程中因为振动产生共振异响，又能够引导壳体表面的气流走向，辅助机油散热。壳体侧面的弧形轮廓完全匹配V6发动机曲轴的运动包络，不会和曲轴平衡块、连杆大头的运动轨迹产生干涉，内部的几个凸起柱状结构是对应缸体上的加强筋让位，同时也能够在一定程度上减缓机油在壳体内的晃荡幅度。安装边界方面，法兰面的平面度要求控制在0.1mm以内，螺栓孔的位置度公差不超过0.2mm，保证和缸体结合时的密封可靠性，壳体的放油螺塞孔设计在型腔的最低点，螺纹规格适配通用的磁性放油螺塞，能够吸附机油循环中携带的金属磨屑，减少发动机运动部件的磨损。

　　在实际的结构验证环节，这个壳体的三维模型需要完成多工况的强度仿真，包括螺栓预紧力下的法兰变形分析、车辆颠簸工况下的壳体应力分析、冷热交变工况下的密封面位移分析，确保在发动机全生命周期内不会出现开裂、渗漏等问题。和直列发动机的油底壳不同，V6机型的壳体因为缸体本身的V型布局，型腔截面呈现不对称的弧形结构，建模时需要精准匹配缸体下平面的轮廓曲线，法兰面的密封筋位置要和缸体上的密封胶槽完全对应，避免装配后出现密封间隙。另外壳体上还预留了机油液位传感器的安装孔位，位置设置在型腔的侧面适中高度，能够准确反馈不同倾斜角度下的真实机油液位，避免误报警。对于售后维修场景来说，这个壳体的外形设计还要考虑拆装便利性，周边和副车架、转向拉杆等底盘部件的间隙要预留足够的操作空间，不需要抬下发动机就能够完成油底壳的拆卸和密封垫更换，降低后期的维护成本。
