V6发动机前盖冲压结构三维设计

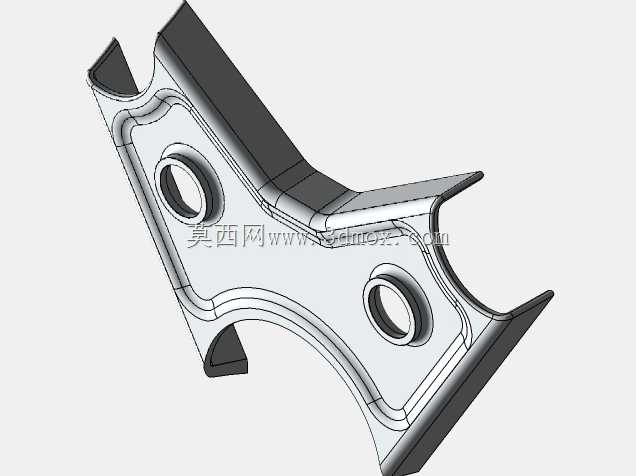

　　在乘用车V型六缸动力总成的前端布局中，前盖作为正时腔、前端轮系的核心防护与承载构件，其结构设计直接关联动力单元的NVH表现、密封可靠性与附属部件安装精度。这款前盖采用冲压焊接一体化结构设计，整体轮廓适配V6引擎前端的楔形布局，两侧延伸的翻边结构完全贴合缸体前端面的安装基面，通过周圈均匀分布的螺栓孔实现与缸体、正时罩壳的刚性连接，安装面的平面度公差控制在0.1mm以内，避免长期受振动影响出现密封胶层开裂、机油渗漏的问题。从功能维度看，该构件并非单一的防护盖板，其上集成的两个同轴凸台轴承座，用于承载凸轮轴前端的支撑轴颈，凸台的内孔同轴度公差严格控制在0.05mm范围内，保证凸轮轴运转过程中不会出现偏磨、异响问题；两侧向外延伸的异形支耳，

　　分别预留了发电机、空调压缩机、张紧轮等前端附件的安装定位点，支耳根部设计了连续的变曲率圆角过渡，避免附件运转产生的交变应力在根部集中，引发钣金疲劳开裂。设计阶段优先考虑了冲压工艺的可行性，整体采用1.5mm厚的高强度冷轧钢板作为基材，所有弯折位置的内R角均不小于板材厚度的1.5倍，减少冲压过程中出现的拉裂、起皱缺陷；非安装面的区域做了局部下沉的加强筋结构，在不额外增加板材厚度的前提下，将构件整体的一阶模态频率提升至350Hz以上，有效避开引擎怠速、常用转速区间的共振频率带，降低前端辐射的噪声传递。安装边界层面，该前盖的整体轮廓完全避让了前端轮系的皮带运转路径，下端的弧形缺口适配曲轴皮带轮的安装空间，

　　与皮带轮外缘的安全间隙保持在8mm以上，避免运转过程中出现干涉摩擦；上端的弯折翻边贴合引擎装饰罩的安装基面，预留的定位卡扣孔位与周边管线的固定卡扣完全匹配，减少总装环节的额外支架用量。实际装车场景中，该前盖的内侧会贴合3mm厚的丁基橡胶阻尼片，进一步阻隔正时链条运转产生的高频噪声向外传递，外侧的喷涂工艺与引擎舱的防腐要求匹配，可承受-40℃到120℃的工作温度区间，在车辆全生命周期内不会出现涂层脱落、锈蚀穿透的问题。结构设计过程中，针对支耳位置的受力工况做了多轮仿真验证，模拟附件满负荷运转时的交变载荷，对支耳的板材厚度、圆角参数做了三次迭代优化，在保证结构强度满足1.5倍安全系数的前提下，将构件整体重量控制在0.8kg以内，

　　兼顾轻量化与可靠性要求。不同于铸铁材质的前端盖，冲压结构的前盖生产效率更高，单件冲压节拍可控制在15秒以内，适合大批量量产的车型配套，同时构件的焊接边采用点焊+密封胶的复合连接工艺，既保证连接强度，又能实现正时腔的完全密封，避免机油蒸汽泄漏引发的周边橡胶件老化问题。
