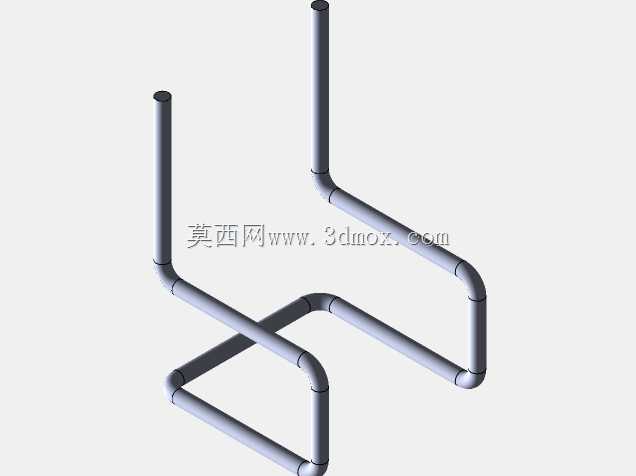

金属圆管弯折成型座椅支撑框架结构

　　日常商用与民用场景里的无面板座椅，核心受力承载全靠这类一体弯折的圆管框架完成，从员工工位的工作椅、公共等候区的联排座椅，到车间内的防静电操作凳、户外休闲区的简易金属座椅，都能见到这类管件框架的应用。这类框架直接承担人体坐姿下的全部载荷，还要兼顾日常挪动时的磕碰受力、长期使用的疲劳形变控制，设计阶段需要先明确常规使用场景下的载荷边界，按照单人静态坐姿85kg的基准载荷，叠加1.5倍的动载安全系数来校核每一段管件的受力状态，避免长期使用后出现弯折处开裂、支撑腿外扩形变的问题。整个框架采用等径金属圆管连续弯折成型，没有额外的焊接拼接节点，所有转角位置都采用统一曲率的圆弧过渡，既规避了直角弯折带来的应力集中问题，

　　也能减少管件弯折加工时的管壁褶皱、壁厚减薄风险。从结构布局来看，两根向上延伸的竖直管段是座椅靠背的支撑基础，后续可以直接在管段上开孔固定靠背面板或者弹性绑带；下部连续回折的水平管段构成座面的承托骨架，座板可以通过管卡或者焊接螺母直接固定在水平管段上，不需要额外增加辅助支撑横梁；最下端的四个竖直管端是座椅的支脚位置，可以配套安装防滑橡胶脚垫，既能够避免金属管端划伤地面，也能微调支脚高度适配不平整的地面。设计这类管件框架时，首先要确定圆管的外径与壁厚参数，常规室内使用的座椅框架一般选用直径19mm或者22mm的低碳钢管，壁厚控制在1.2mm到1.5mm之间，兼顾结构强度与整体重量；弯折处的转弯半径不能小于管材外径的1.5倍，

　　否则冷弯加工时很容易出现管壁凹陷、外侧开裂的问题，直接影响框架的整体承载能力。框架的整体尺寸需要匹配常规人体工学参数，座面支撑段的高度距离地面保持在420mm到450mm之间，适配大多数成年人的坐姿小腿高度；靠背支撑段的竖直高度从座面往上延伸350mm到400mm，能够有效支撑使用者的腰部位置，减少久坐的腰部疲劳；左右两侧支撑管的中心距控制在400mm左右，既保证座面有足够的放置宽度，也不会因为框架过宽导致座椅整体占用空间过大。安装边界上，这类框架的所有固定点位都要预留足够的操作空间，支脚位置的脚垫安装段需要保留10mm到15mm的直段长度，方便橡胶脚垫直接套入固定；靠背与座面的安装孔位要统一孔径与孔距，适配常规的家具连接螺丝规格，

　　不需要额外定制连接件就能完成整椅的组装。实际生产中，这类一体弯折的框架加工效率很高，采用数控弯管机就能一次完成所有弯折工序，不需要复杂的焊接工装，加工完成后只需要对管口进行去毛刺处理，再做表面喷塑或者镀锌防锈处理就能投入使用，相比多段拼接的焊接框架，整体生产周期更短，结构一致性也更好，长期使用时不会出现焊接节点脱焊的问题。在结构校核阶段，需要重点关注两个连续S形弯折段的受力状态，这部分是座面载荷传递到支脚的核心路径，受力时会同时承受弯矩与扭矩，设计时可以适当调整弯折段的曲率，让载荷传递路径更顺畅，减少局部应力集中；如果是用于重载场景的座椅，还可以在下部回折的管段内部增加衬管，提升框架的抗形变能力，不需要整体加大管材规格就能提升承载上限。这类框架的结构设计没有多余的冗余构件，所有管段都同时承担承载与结构连接的作用，整体重量很轻，挪动搬运非常方便，而且圆管的弧形表面没有尖锐棱角，日常使用时不会磕碰伤人，非常适合人员流动较大的公共场景使用。
