立式支撑连接固定机械构件

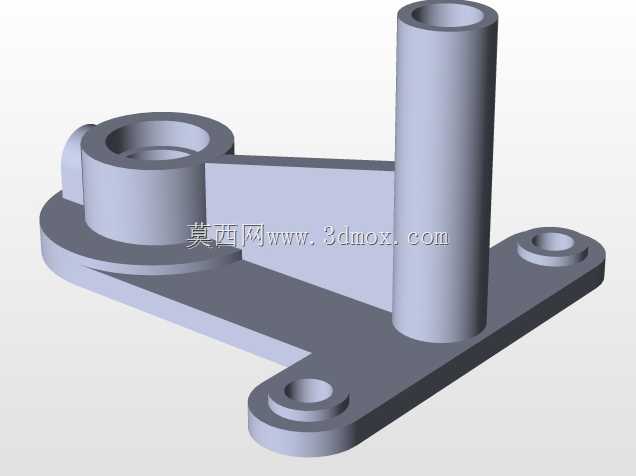

　　该构件属于设备机架连接类支撑部件，主要应用在小型自动化输送线侧边导向机构、桌面型工装夹具定位模组、通讯设备内部安装支架等场景中，承担垂直方向杆件承载与水平方向基座固定的双重作用，可将垂直布置的导杆、轴类零件稳定固定在设备安装平面上，同时通过侧边的同轴凸台结构实现相邻转动部件的同轴定位，避免运转过程中出现轴线偏移问题。从结构设计逻辑来看，构件采用一体化铸造成型后机加工的工艺路线，底部为带三个安装孔的平板式基座，三个安装孔呈非对称三角分布，其中靠近垂直立柱的两个孔位距离较近，可抵消垂直立柱受侧向力时产生的倾覆力矩，远端的单个安装孔则用于约束基座整体的转动自由度，安装时可配合内六角圆柱头螺钉穿过基座沉孔，

　　直接固定在设备安装面板或者型材框架的预置螺纹孔上，沉孔深度设计可保证螺钉安装后头部不突出基座平面，不会与周边运动部件产生干涉。垂直布置的空心立柱为核心承载结构，内孔为精加工基准面，可与配套的导向轴、支撑杆采用间隙配合或者过渡配合装配，立柱外壁与基座连接处设置了渐变式加强筋结构，筋板从立柱根部平滑过渡到侧边凸台与基座平面，既减少了应力集中点，也避免了直角连接处铸造缺陷的产生，同时筋板的厚度从根部到边缘逐步减薄，在保证结构强度的前提下尽可能降低构件整体重量。侧边的带孔凸台与垂直立柱保持固定中心距，凸台内孔同样为精加工面，可用于安装转动销轴、小型轴承或者定位销，实现相邻摆动部件的铰接定位，凸台底部设置的圆形凸缘可增加与安装面的接触面积，

　　减少装配时的压强，避免凸台受轴向力时出现变形。在实际装配场景中，该构件的安装边界需要提前预留足够空间，基座平面的平面度公差控制在0.05mm以内，保证安装后与设备基准面完全贴合，垂直立柱内孔与基座安装平面的垂直度公差控制在0.02mm/100mm范围内，确保装入的垂直杆件不会出现偏斜，侧边凸台内孔与垂直立柱内孔的平行度公差同样有严格要求，避免铰接部件运转时出现卡滞。设计过程中针对受力场景做了针对性优化，当垂直立柱受到侧向冲击力时，力会通过加强筋传递到整个基座平面，再通过三个安装点分散到设备框架上，不会出现局部应力过大导致的断裂问题，空心立柱的壁厚经过受力验算，可满足常规工况下100N侧向力的长期承载需求，不会出现弯曲变形。

　　构件所有外露棱边都做了R0.5-R1mm的倒角处理，既避免装配时划伤操作人员，也减少了应力集中导致的疲劳损坏风险，基座底部的安装孔周边都做了锪平处理，保证螺钉锁紧时受力均匀，不会出现基座翘曲的情况。在通讯设备内部应用时，该构件可用于固定内部信号传输模块的支撑导杆，侧边凸台可安装线缆导向滚轮，避免线缆拖拽时与设备壳体产生摩擦；在小型工装夹具应用中，垂直立柱可安装压紧气缸的导向杆，侧边凸台可安装定位挡块，实现工件的快速夹紧定位；在小型输送线应用中，该构件可作为侧边导向轮的安装支座，垂直立柱用于调整导向轮的高度，侧边凸台用于安装导向轮的转动轴，适配不同高度的物料输送导向需求。
