通讯设备弧形安装上壳体结构设计

　　该壳体属于通讯终端设备的外露防护结构件，主要应用于手持类通讯设备的上部装配环节，承担内部核心元器件的防护、结构定位以及外观成型作用。从实际使用场景来看，这类壳体直接与设备内部主板、天线模组、按键组件相邻，既要满足日常手持使用时的抗摔、防汗液侵蚀要求，也要为内部元件预留足够的装配空间，同时配合下壳体完成整机的密封与固定。

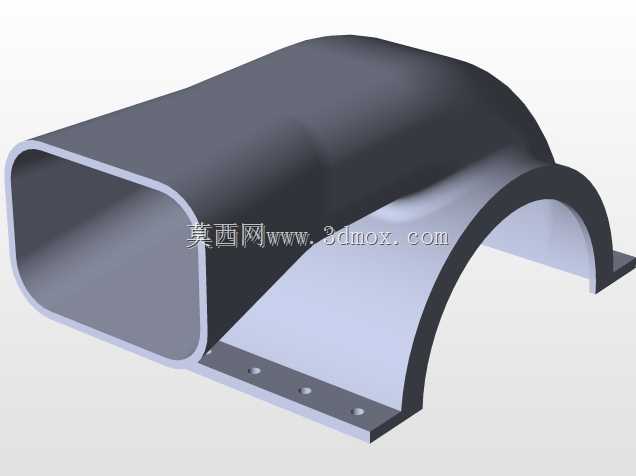

　　从结构设计逻辑来看，该壳体采用半开放弧形腔体结构，主体腔体截面为带圆角的矩形，能够适配内部矩形排布的电路板与电池组件，圆角过渡设计可以有效降低注塑或钣金成型时的应力集中问题，避免长期使用过程中出现边角开裂的情况。腔体一端延伸出弧形拱起结构，该区域主要对应设备的出声、天线避让或者接口预留位置，拱起的弧度经过反复校核，既不会过度增加整机厚度影响手持握感，也能为内部叠装的元件留出足够的安全间隙，避免装配时出现元件挤压破损的问题。

　　壳体底部延伸出平直的安装法兰边，法兰边上均匀排布多个固定孔位，孔位的位置度公差控制在0.1mm以内，能够与下壳体的对应螺柱精准对位，装配时通过螺丝锁紧即可实现上下壳体的紧密贴合，法兰边与腔体主体的过渡位置采用圆弧过渡，既能够提升结构整体的抗弯折强度，也能避免合模时出现飞边毛刺，减少后续二次加工的工作量。腔体的内壁设计有多个定位筋位，筋位高度根据内部元件的厚度差做差异化设计，能够在装配时直接卡住主板、天线支架等部件，不需要额外增加定位胶层，既提升了装配效率，也方便后续售后拆机维修。

　　从安装边界来看，该壳体的整体外轮廓尺寸完全适配对应型号通讯设备的上部装配空间，腔体侧壁的厚度均匀控制在1.2mm，在满足结构强度要求的前提下尽可能压缩壁厚，降低整机重量。法兰边的宽度为5mm，既能够保证螺丝锁紧时的受力面积足够，避免锁紧时出现法兰边开裂的问题，也不会过度占用设备内部的可用空间。弧形拱起区域的内壁与内部最高元件的间隙预留0.8mm，能够抵消使用过程中壳体受温度影响产生的形变量，避免出现元件被壳体挤压导致的接触不良问题。

　　在实际工程应用中，这类壳体的设计需要兼顾结构强度、装配便利性与手持触感，外表面的弧形曲面完全贴合人手握持时的手指弧度，长时间握持不会产生明显的硌手感。壳体的边缘全部做倒圆角处理，圆角半径不小于0.5mm，避免使用过程中划伤用户手部。腔体内部的筋位除了定位作用之外，还能够起到加强结构刚度的作用，在1.2米高度自由跌落测试中，筋位能够分散冲击力，避免壳体出现开裂或者变形的情况，有效保护内部的核心元器件不受损坏。

　　设计过程中还充分考虑了装配的容错性，固定孔位采用导入倒角设计，螺丝装配时能够自动导正，不会出现螺丝滑牙或者孔位对位不准的问题。壳体与下壳体的配合面设计有0.2mm的止口结构，装配时止口相互嵌合，既能够提升整机的防尘防水能力，也能避免上下壳体装配后出现错位、段差过大的问题，保证整机外观的一致性。针对通讯设备的信号传输需求，壳体对应天线的位置没有设计金属嵌件，避免对信号产生屏蔽，保证设备的通讯信号强度符合行业标准要求。
