通讯设备用带安装基座阀类壳体结构

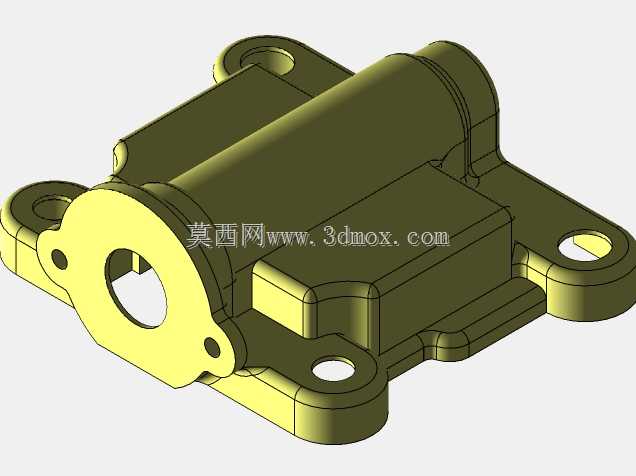

　　该壳体构件多用于小型通讯终端内部的气路或液路通断控制模块，作为核心承载与通流结构件，直接集成在通讯设备的内部安装板上，承担介质导流、元件承载、安装定位三重作用。在户外通讯基站的小型信号调节单元、便携通讯终端的内置流体控制模块中，这类壳体需要同时满足安装便捷性、结构密封性、抗振稳定性三类核心要求，设计阶段需要同步匹配周边元件的布局边界，避免与通讯主板、射频模块、电池组件产生装配干涉。从结构功能来看，主体筒状腔体为核心元件的安装腔，内部可容纳阀芯、驱动线圈、密封组件等零件，前端带孔法兰面为介质对接接口，端面的两个定位小孔用于对接管路时的周向防转，中间大孔为介质流通通道，加工时需要保证孔的圆柱度与端面平面度，避免装配后出现介质渗漏问题。

　　底部延伸出的三个带安装孔的固定耳，分别分布在腔体的左、右、下三个方位，安装孔位的中心距公差控制在±0.05mm范围内，可直接通过M3规格的紧固件固定在设备内部的安装基板上，三点式的固定布局能有效抵消设备运输、使用过程中产生的振动载荷，避免长期使用后出现固定松动、腔体移位的问题。设计过程中优先采用压铸成型的工艺思路，主体壁厚保持均匀的2.5mm厚度，避免壁厚差异过大导致压铸成型时出现缩孔、冷隔等缺陷，所有转角位置均设置R1.5的圆角过渡，既可以减少压铸时的应力集中，也能提升壳体整体的结构强度，避免受外力冲击时出现转角开裂的问题。腔体侧面的方形凸台为驱动模块的安装定位面，凸台平面的平面度要求控制在0.03mm以内，

　　保证驱动元件与腔体装配后能紧密贴合，避免出现传动间隙过大导致的控制精度下降问题。从安装边界来看，该壳体整体横向最大尺寸为68mm，纵向最大高度为42mm，筒状腔体的外径为22mm，安装耳的底面为统一的装配基准面，所有安装孔的轴线均垂直于该基准面，装配时不需要额外调整角度，可直接对位安装，能有效提升产线的装配效率。在实际应用场景中，这类壳体多配合微型电磁驱动元件使用，用于通讯设备内部冷却回路的通断控制，或是特殊环境下通讯设备的气压平衡调节，壳体外部的橄榄绿色涂层为硬质阳极氧化层，既能提升壳体的耐腐蚀性能，也能在一定程度上屏蔽外部电磁干扰，避免内部驱动元件的工作磁场影响通讯设备的信号传输稳定性。建模过程中需要重点关注各安装孔的位置度、

　　配合面的形位公差设置，所有配合尺寸均需要预留合理的公差带，与密封件配合的位置需要设置合适的粗糙度要求，避免密封件装配后出现磨损导致的密封失效。同时需要考虑壳体与周边元件的安全间隙，尤其是筒状腔体的伸出端，需要与周边的电路板元件保持至少2mm的安全距离，避免装配过程中出现元件磕碰，或是长期使用后因温度形变产生挤压干涉。这类结构的设计不需要追求过度的轻量化，而是优先保证结构的刚性与密封可靠性，因为通讯设备多为长期连续运行状态，一旦壳体出现渗漏或是结构损坏，会直接导致整个通讯模块的功能失效，后期维护成本较高，因此在结构加强筋的设置上，在腔体与安装耳的连接位置均设置了三角形加强筋，在不显著增加整体重量的前提下，大幅提升连接位置的抗弯折强度，能承受至少50N的侧向冲击载荷而不出现塑性变形。
