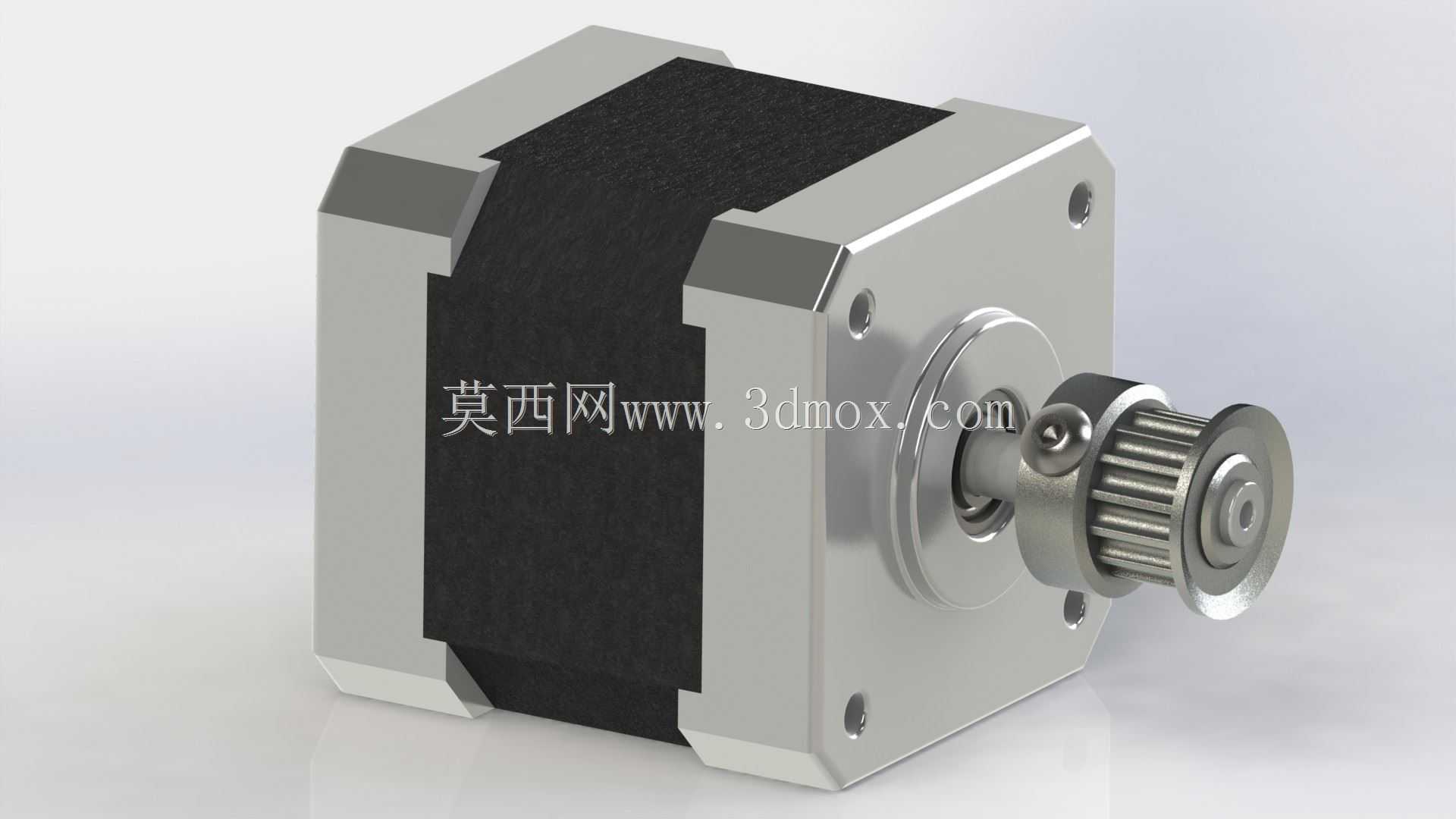

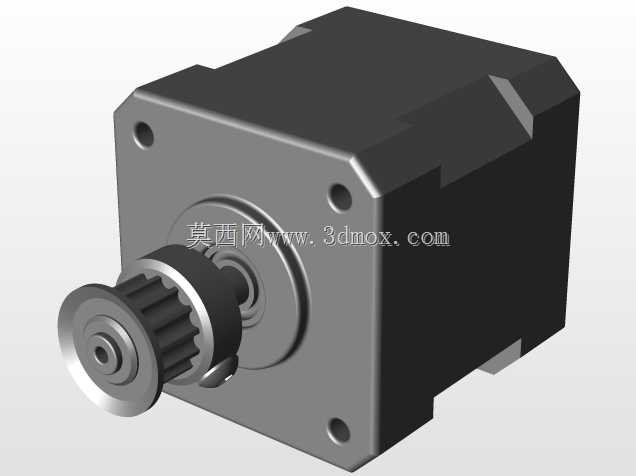

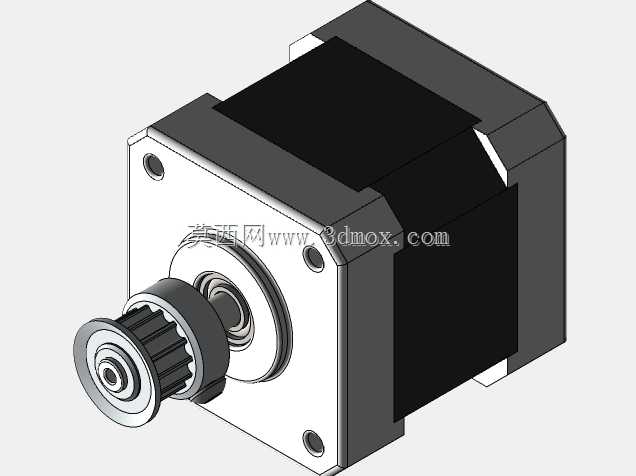

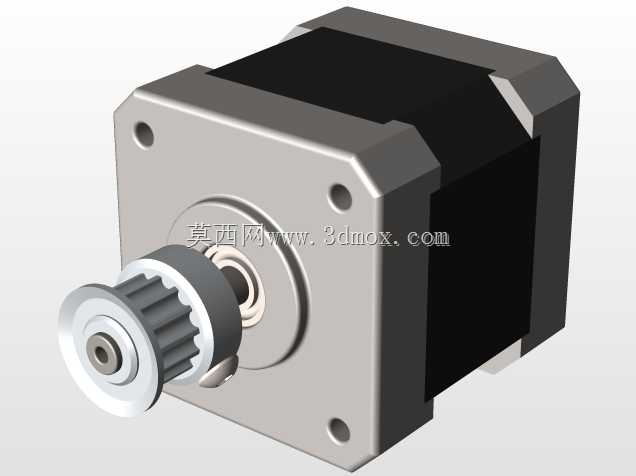

步进电机带同步轮传动组件结构设计

　　在小型自动化设备、3D打印运动轴、桌面级机械手、小型输送机构的动力端设计中，这类带同步轮输出的步进电机组件是最常用的动力输出单元之一，很多刚接触结构设计的工程师容易忽略安装边界与传动匹配的细节，导致后期装配出现干涉、传动丢步的问题。从实际应用场景来看，这类组件常被用在对传动精度有一定要求、负载不大的直线运动或者回转运动场合，比如桌面型点胶机的X/Y轴驱动、小型分拣机构的皮带线动力输入、自动化测试设备的工位切换驱动，相比直连输出的电机，带同步轮的结构可以通过同步带实现动力的跨距传递，不需要把电机直接安装在负载端，能有效压缩设备端部的安装空间，同时通过同步轮的齿数配比，还能灵活调整输出端的转速与扭矩，匹配不同负载的驱动需求。

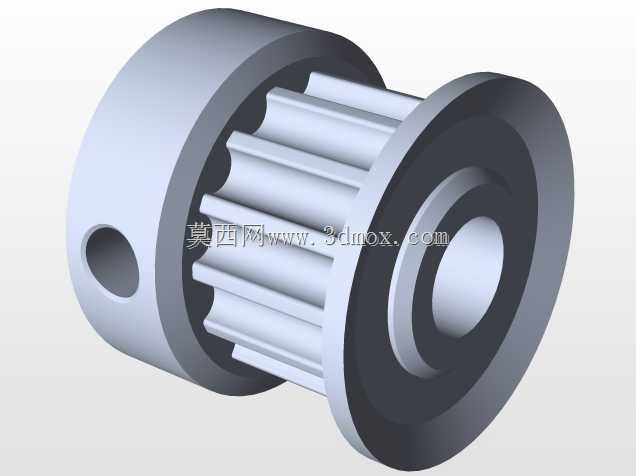

　　从功能特性上看，这个组件的核心是靠步进电机的步距角特性实现开环状态下的位置控制，搭配的同步轮是齿形啮合传动，相比平皮带传动不会出现打滑丢转的问题，传动比准确，而且同步带本身有一定的缓冲吸震能力，能降低电机启停瞬间的冲击，延长电机轴的使用寿命。设计这个结构的时候，首先要考虑电机本体的安装基准，电机前端的方形法兰是核心安装定位面，法兰上的四个安装孔的位置度公差要控制在0.02mm以内，保证电机安装后输出轴和负载端的带轮平行度符合要求，不然同步带运行的时候会出现偏磨、掉带的问题。电机轴伸端的同步轮安装位，设计的时候要留好轴肩定位，同步轮和电机轴之间采用顶丝锁紧的话，要在电机轴上加工对应的平位，避免长期正反转切换的时候同步轮和轴之间出现相对转动，导致传动位置偏差。

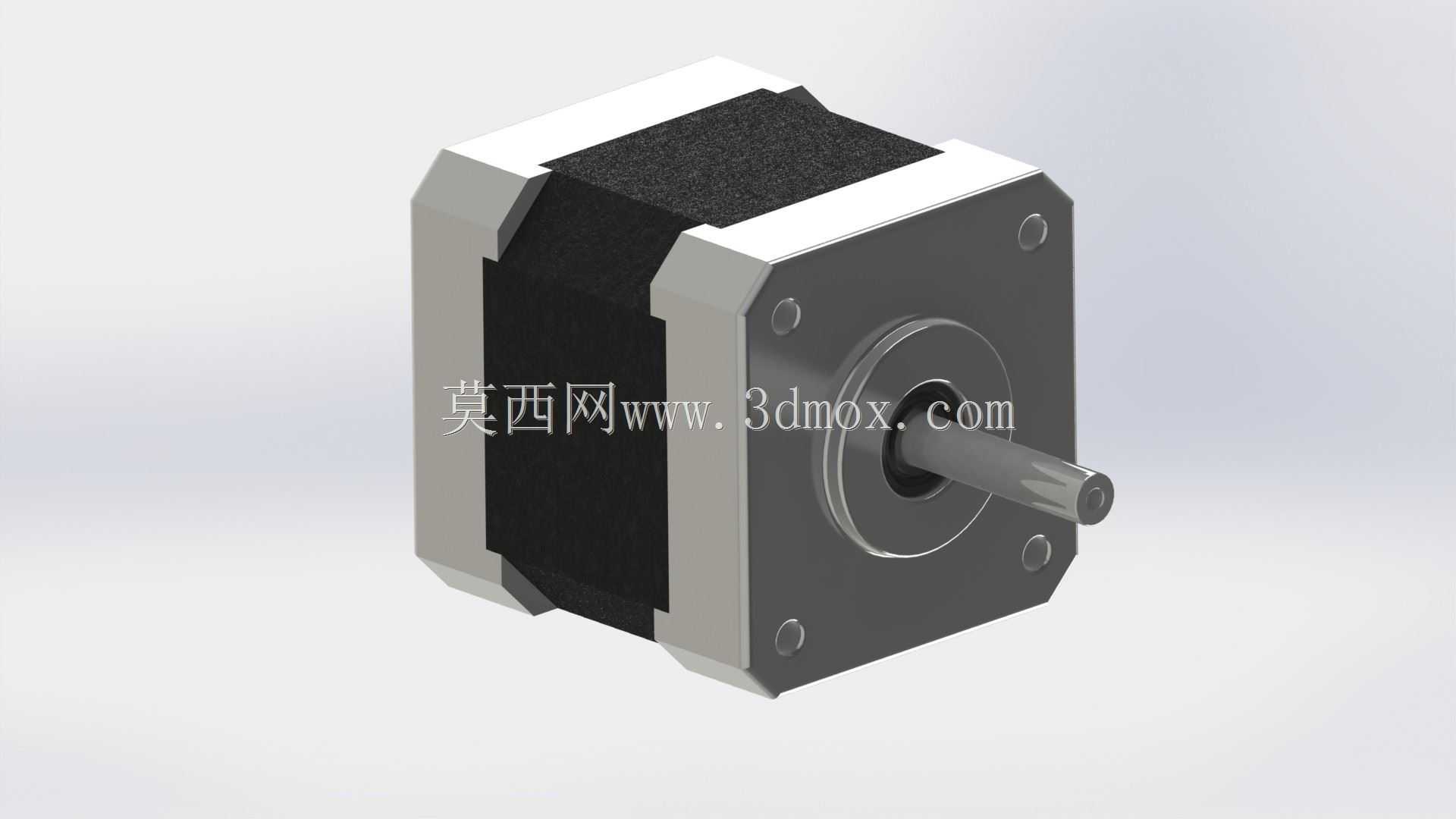

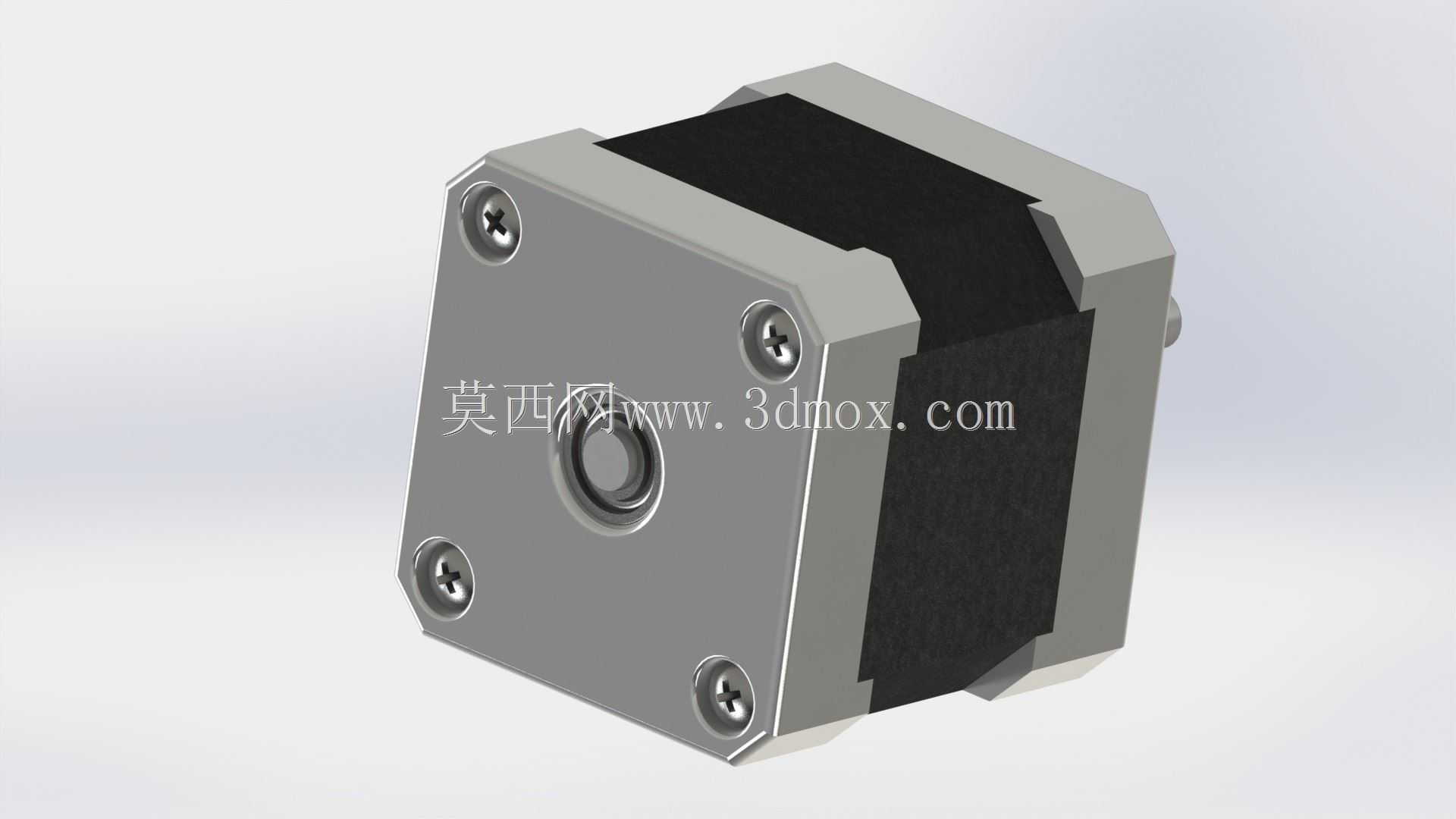

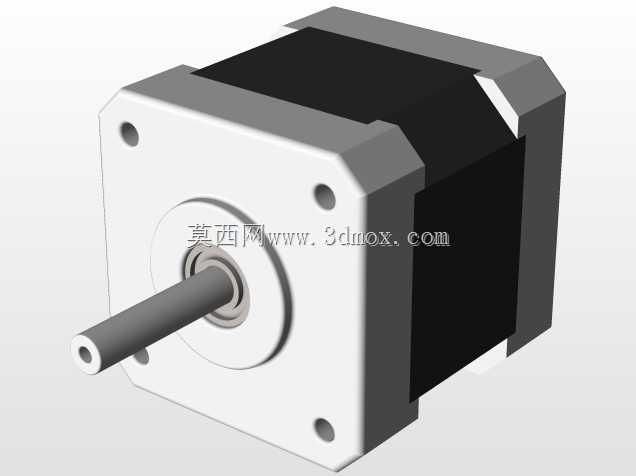

　　外形尺寸与安装边界方面，这类42系列步进电机的本体截面是42mm×42mm的方形结构，机身长度根据扭矩不同有34mm、40mm、48mm等不同规格，对应的保持扭矩从0.22N·m到0.6N·m不等，选型的时候要根据负载的摩擦阻力、加速惯量来匹配对应的机身长度，不要盲目选长机身大扭矩的型号，不然会增加不必要的成本和安装空间占用。前端法兰的安装孔是M3螺纹孔，孔位分布在31mm×31mm的方形节圆上，输出轴的直径是5mm，轴伸长度一般是24mm左右，安装同步轮的时候，同步轮的端面和电机法兰端面之间要留1-2mm的间隙，避免同步轮转动的时候和法兰面发生摩擦，同步轮的外径根据齿数不同有差异，比如20齿的MXL型同步轮外径大概是12.8mm左右，设计周围的安装支架的时候，要在同步轮的径向预留至少3mm的安全间隙，同时要预留同步带的安装和张紧调整空间，一般张紧结构会做在电机安装板上，通过腰型孔调整电机的位置来实现同步带的张紧，张紧力不要过大，不然会增加电机轴的径向负载，长期运行会导致电机轴承过早磨损，出现异响、输出轴跳动的问题。

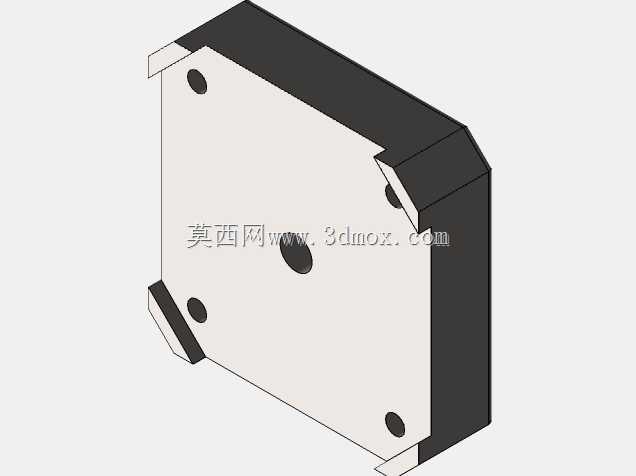

　　从结构设计的细节来看，电机本体的后端是出线端，设计安装空间的时候要预留出线的弯折半径，一般电源线和编码器线（如果是闭环步进的话）的弯折半径要大于线径的5倍，避免线材长期弯折出现断芯的问题。另外，同步轮的齿形要和选用的同步带完全匹配，常用的齿形有MXL、2GT、S2M等，不同齿形的节距、齿高都有差异，不能混配，不然会出现啮合不良、传动噪音大、寿命短的问题。在做三维建模的时候，要把电机本体的散热筋结构、法兰的倒角、轴伸的卡簧槽这些细节都还原出来，不要只做一个简化的方块，不然后期做装配干涉检查的时候，容易忽略这些小结构带来的干涉问题，比如电机本体侧面的散热筋突出高度大概1mm左右，如果安装板的折弯边离电机本体太近，就会和散热筋顶住，导致电机安装不到位。还有，电机的安装螺丝长度要合适，拧入电机法兰螺纹孔的深度控制在3-4mm就足够，不要拧的太深，不然会顶到电机内部的绕组或者轴承结构，造成电机损坏。

　　实际选型应用的时候，还要考虑电机的运行转速，这类步进电机的最佳运行转速区间是100-600rpm，转速太高的话扭矩会快速下降，还会出现明显的震动和噪音，所以搭配同步轮传动比的时候，要把电机的运行转速控制在这个区间内，保证输出扭矩足够驱动负载。如果是垂直安装的场合，还要考虑断电后负载下滑的问题，这个时候要选配带抱闸的型号，或者在传动链中增加自锁结构，避免断电后负载坠落造成设备损坏或者安全事故。另外，同步轮的材质一般选用铝合金，表面做阳极氧化处理，重量轻而且耐磨，不需要做额外的热处理，适合这类小负载的传动场合，不要选用钢制的同步轮，会增加电机轴的径向惯量，导致电机启停的时候响应变慢，还会加大轴承的负载。
