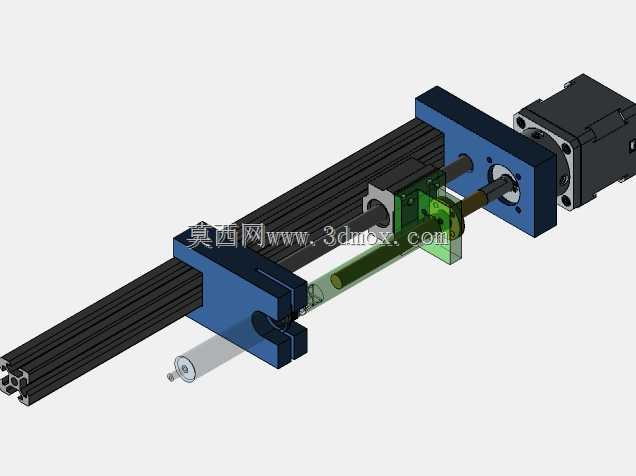

3D打印设备用绕线式弹性注射泵结构

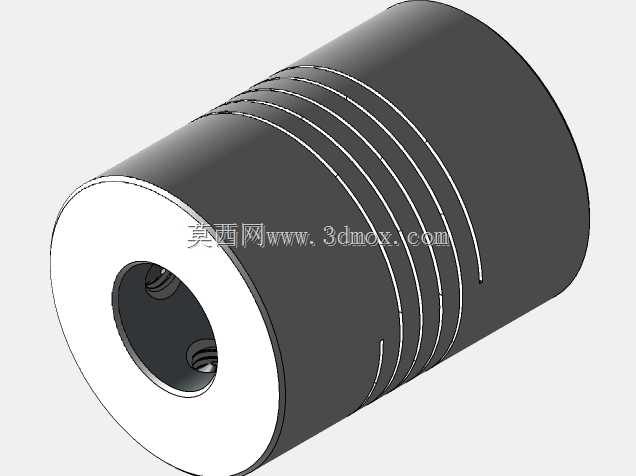

　　在桌面级FDM 3D打印设备的流体输送改造场景中，这类绕线式弹性注射泵结构常被用于替代传统刚性传动的挤出输送组件，解决打印过程中耗材进料顿挫、微量流体挤出精度不足的问题。日常做光敏树脂混合输送、生物浆料3D打印实验时，这类部件的弹性缓冲特性可以抵消步进电机启停瞬间的冲击，避免传动链路的硬连接磨损，同时补偿安装过程中出现的微小同轴度偏差，降低装配时的对位精度要求。从结构设计逻辑来看，该部件采用一体化圆柱基体设计，外圆周面加工多道平行的螺旋切槽，切槽深度贯穿外层壁厚但不触及内孔安装面，这种切槽布局让部件同时具备周向弹性变形能力与径向纠偏能力，当两端连接的轴件存在0.2-0.5mm的径向偏移时，切槽位置可通过自身微变形吸收偏差，

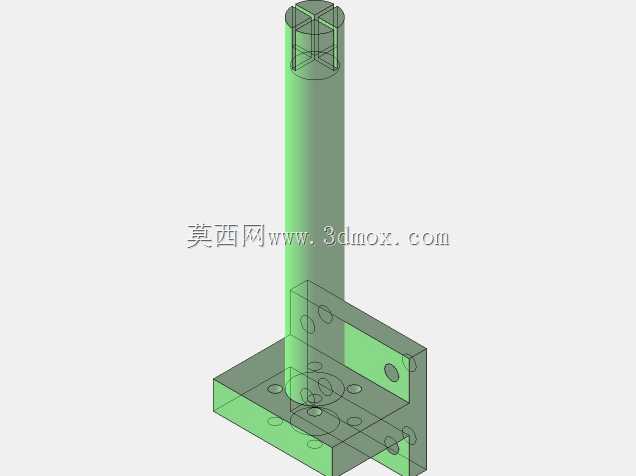

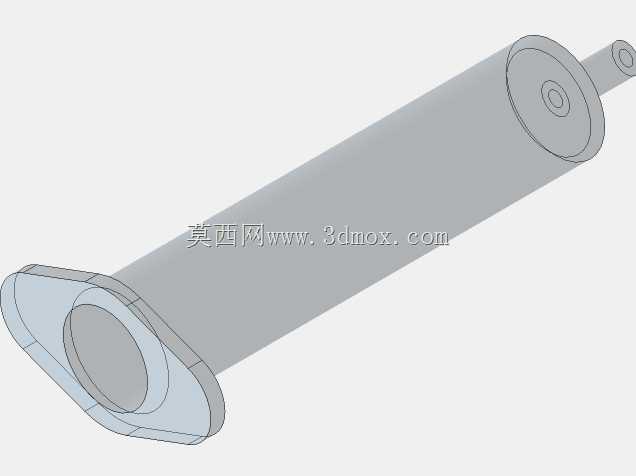

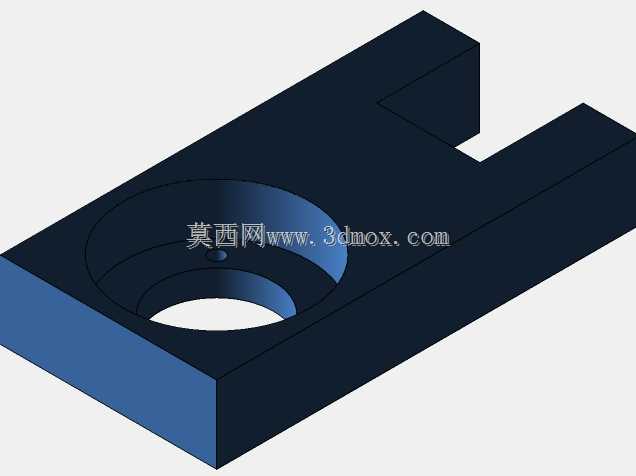

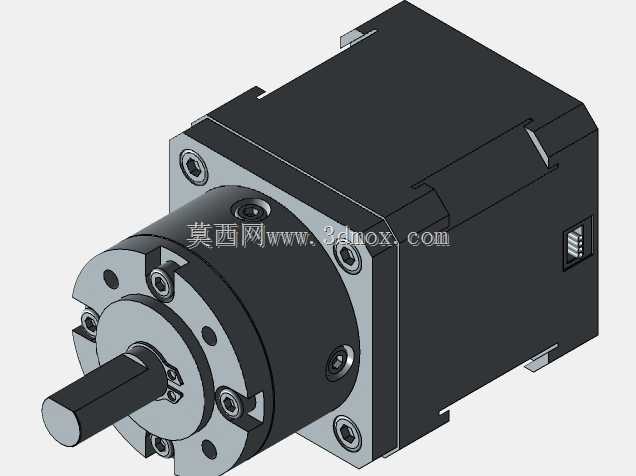

　　不会将附加弯矩传递到两端的电机轴与泵杆上，有效延长驱动电机的轴承使用寿命。内孔采用标准通孔设计，两端可分别适配步进电机输出轴与注射泵的柱塞推杆，孔壁预留紧定螺钉安装位，装配时无需额外加工法兰连接结构，直接通过紧定螺钉锁紧即可完成固定，整体安装边界控制在圆柱外径范围内，没有外凸的安装耳或连接结构，在紧凑的3D打印机仓内布局时，不会和旁边的挤出头散热组件、线材导向架产生运动干涉。实际使用过程中，这类弹性结构的注射泵传动件可以适配0-500r/min的低速传动场景，刚好匹配桌面级3D打印设备的进料速度区间，当打印过程中出现耗材卡滞瞬间，弹性切槽可以产生微小的转角缓冲，避免步进电机因负载突增出现丢步问题，保证每层挤出量的一致性。

　　设计时特意将切槽的螺旋升角控制在15度左右，既保证足够的弹性变形量，又不会让部件的扭转刚度过低导致传动滞后，经过实际打印测试，搭配该结构的注射泵在输送粘度100-500cp的流体材料时，挤出量重复精度可以控制在±0.02ml范围内，满足常规功能件打印、柔性耗材挤出的精度要求。从安装尺寸来看，该部件的轴向长度与外径比例控制在1.2:1，属于短粗型弹性传动结构，相比长尺寸的梅花联轴器，其悬伸长度更短，安装后电机轴的悬臂负载更小，高速往复运动时不会产生额外的径向跳动。外圆表面不做额外的防滑滚花或异形结构，加工时仅需在数控车床上完成一次装夹，即可完成外圆、内孔、螺旋切槽的全部加工工序，加工工序简单，适合小批量自制或机加工量产，

　　普通铝合金或工程塑料材质都可以满足使用强度要求，不需要选用昂贵的弹性合金材料，大幅降低3D打印设备改装的配件成本。日常维护时，仅需定期检查切槽位置是否出现疲劳裂纹，不需要添加润滑油或做额外的保养，因为部件本身没有相对运动的摩擦副，所有变形都是材料自身的弹性形变，长期使用不会出现磨损间隙，传动精度保持性优于传统的销钉式联轴器、十字滑块联轴器。在做双喷头3D打印机的双色进料改造时，这类结构还可以同时安装在两个挤出泵的传动端，抵消两个电机安装位的高度差与同轴度误差，不需要额外加工调整垫片来补偿安装公差，大幅缩短改装调试的时间。
