3D打印配套用柱塞式注射泵结构

　　桌面级FDM 3D打印设备在进行多材料混合打印、液态光敏树脂输送或者粘性耗材挤出作业时，常规的齿轮送料结构往往存在供料压力不足、流量控制精度差的问题，这款柱塞式注射泵结构正是针对这类场景开发的配套功能部件。从实际应用层面看，该部件可直接集成到桌面级3D打印机的机架侧方安装位，也可作为独立供料模块接驳到改装型3D打印设备上，用来完成液态硅胶、陶瓷浆料、低熔点合金等特殊打印耗材的定量输送作业，相比常规的气压式供料结构，柱塞式的机械推注结构能实现更稳定的流量输出，避免气压波动导致的打印层厚不均、材料溢出等常见工艺问题。

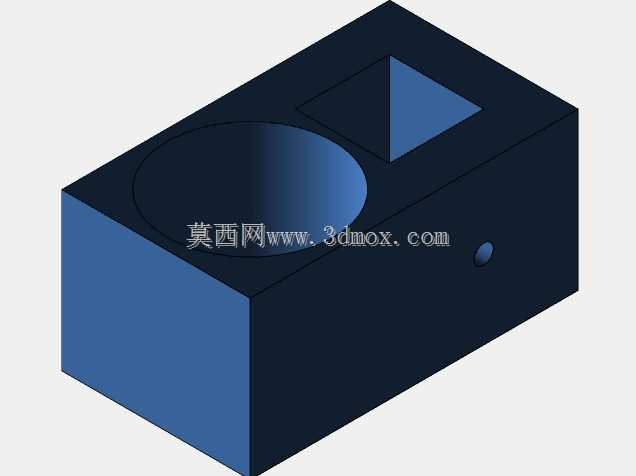

　　从结构设计思路来看，整个泵体采用一体化块式基座设计，主体基座为规整的长方体切削结构，这种设计一方面能降低加工时的装夹难度，常规CNC铣削设备一次装夹即可完成大部分安装面的加工，另一方面规整的外形也方便在3D打印机机架上找正安装位置，不需要额外设计复杂的转接支架。基座上开设的大直径圆柱形腔室为柱塞的运动行程腔，腔体内壁设计有密封件安装槽，可适配O型密封圈或者格莱圈来实现柱塞运动过程中的动密封，避免输送的液态耗材从柱塞配合间隙渗漏。腔室旁侧开设的三角形凹槽为料筒定位槽，可直接卡装标准规格的一次性塑料注射器料筒，不需要额外定制专用料仓，用户更换耗材时只需要更换标准注射器即可，大幅降低了使用过程中的耗材更换成本与清洁难度。基座侧面开设的小直径通孔为流体输出通道，通道端部可直接接驳标准的鲁尔接头，通过聚四氟乙烯输送管将耗材直接输送到3D打印机的挤出头位置，通道内壁做了光滑过渡处理，避免粘性耗材在通道拐角处残留堵塞。

　　从安装边界尺寸来看，整个泵体的长宽高尺寸适配常规2020、3030铝型材机架的安装孔距，基座底部预留有四个沉头安装孔，可直接通过内六角螺丝固定在打印机的型材横梁上，不需要对原有打印机的机架结构做打孔改装。柱塞的驱动端预留有标准的丝杆连接位，可直接接驳42型步进电机搭配T型丝杆的驱动组件，也可根据控制精度需求更换伺服电机加滚珠丝杆的驱动方案，驱动组件的安装位与泵体基座为一体化设计，安装时只需要将电机法兰对准基座上的定位止口拧上固定螺丝即可完成装配，不需要反复调整驱动轴与柱塞的同轴度，能大幅降低装配调试的时间成本。

　　在功能特性层面，这款注射泵的推注行程可通过驱动电机的脉冲数精准控制，最小流量控制精度可达到0.01毫升每分钟，能够满足微流量3D打印作业的供料需求，比如生物3D打印过程中的细胞浆料输送、陶瓷3D打印过程中的高粘度浆料挤出等场景都能适配。块式结构的基座本身具备足够的结构刚性，在柱塞高速推注过程中不会出现基座形变导致的柱塞卡滞问题，密封结构的设计也兼顾了不同粘度耗材的适配性，输送低粘度光敏树脂时不会出现渗漏，输送高粘度陶瓷浆料时也不会因为密封阻力过大导致电机丢步。料筒的快装设计也支持多材料快速切换，用户在进行多材料打印作业时，只需要松开料筒固定卡扣更换预装不同材料的注射器即可，不需要对整个泵体进行拆解清洗，能有效缩短多材料打印的准备时间。另外基座上预留的传感器安装位可加装限位开关与压力传感器，限位开关用来实现柱塞的原点复位，压力传感器可实时监测推注过程中的腔室压力，当出现输送管堵塞、耗材耗尽等情况时可及时反馈信号给打印机控制系统，避免设备空转或者压力过高损坏泵体结构。
