适配Nema17规格的陶瓷挤出机构件

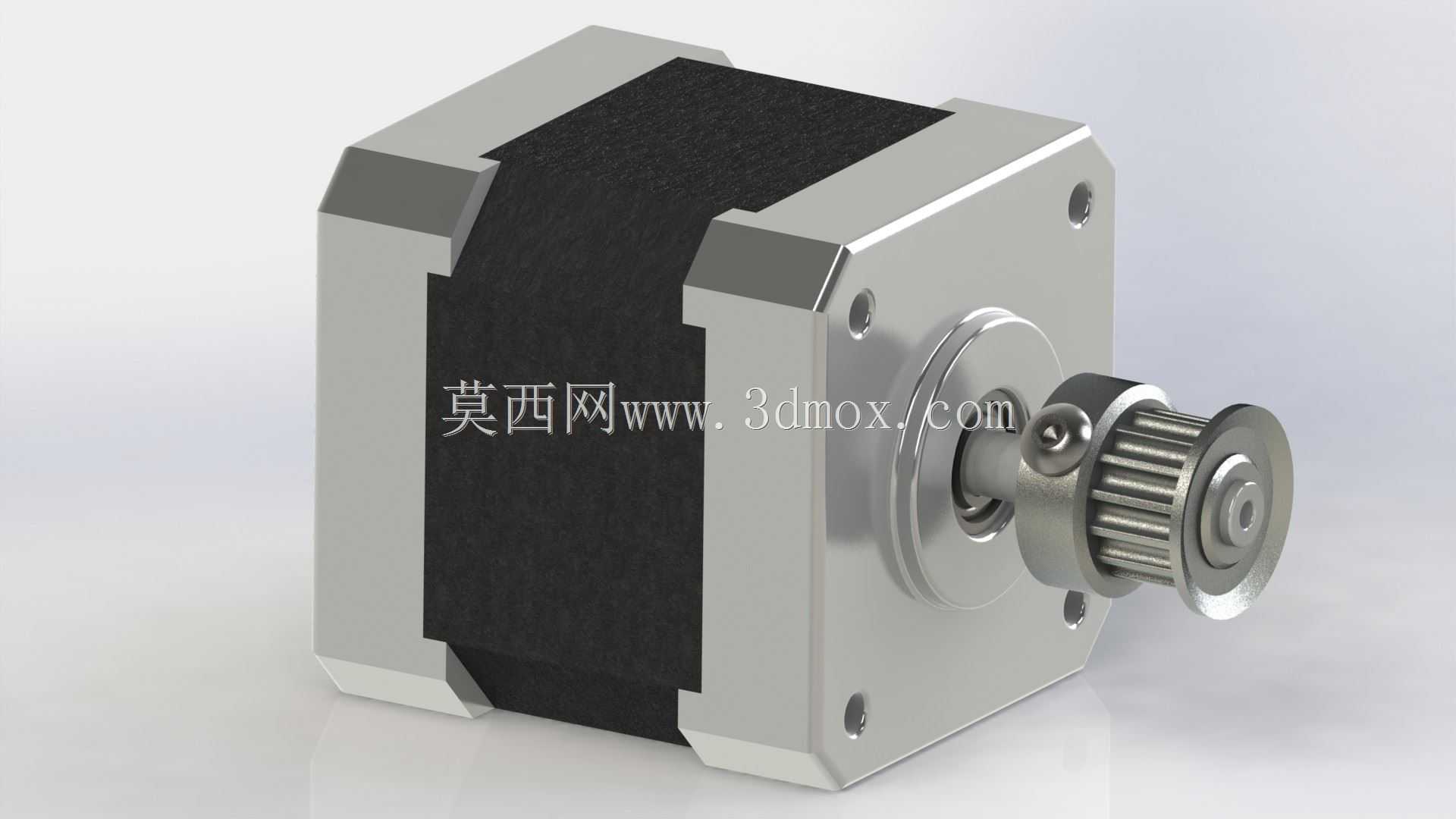

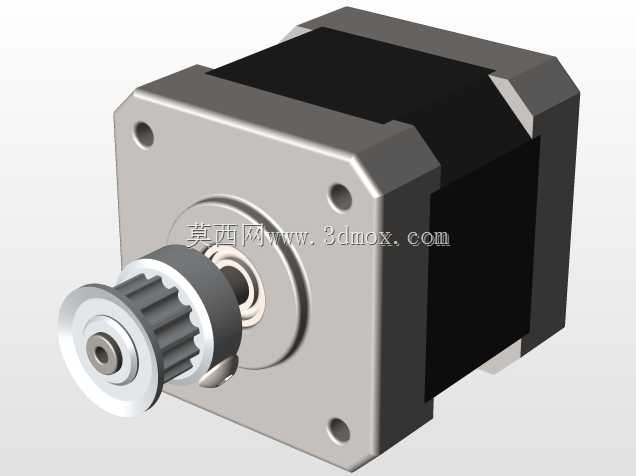

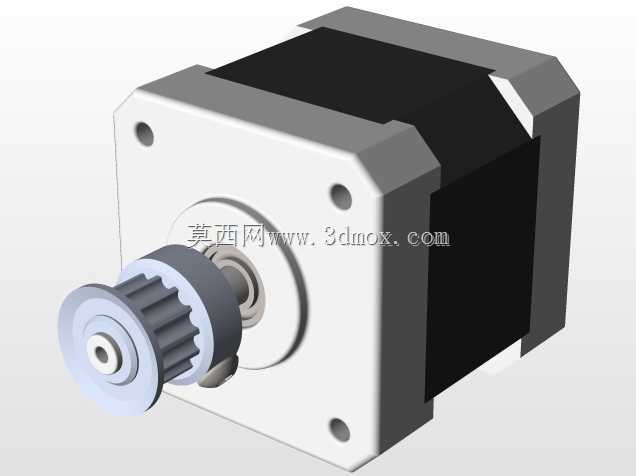

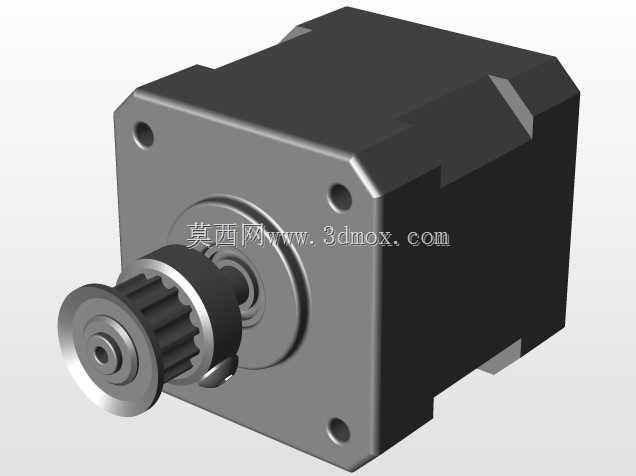

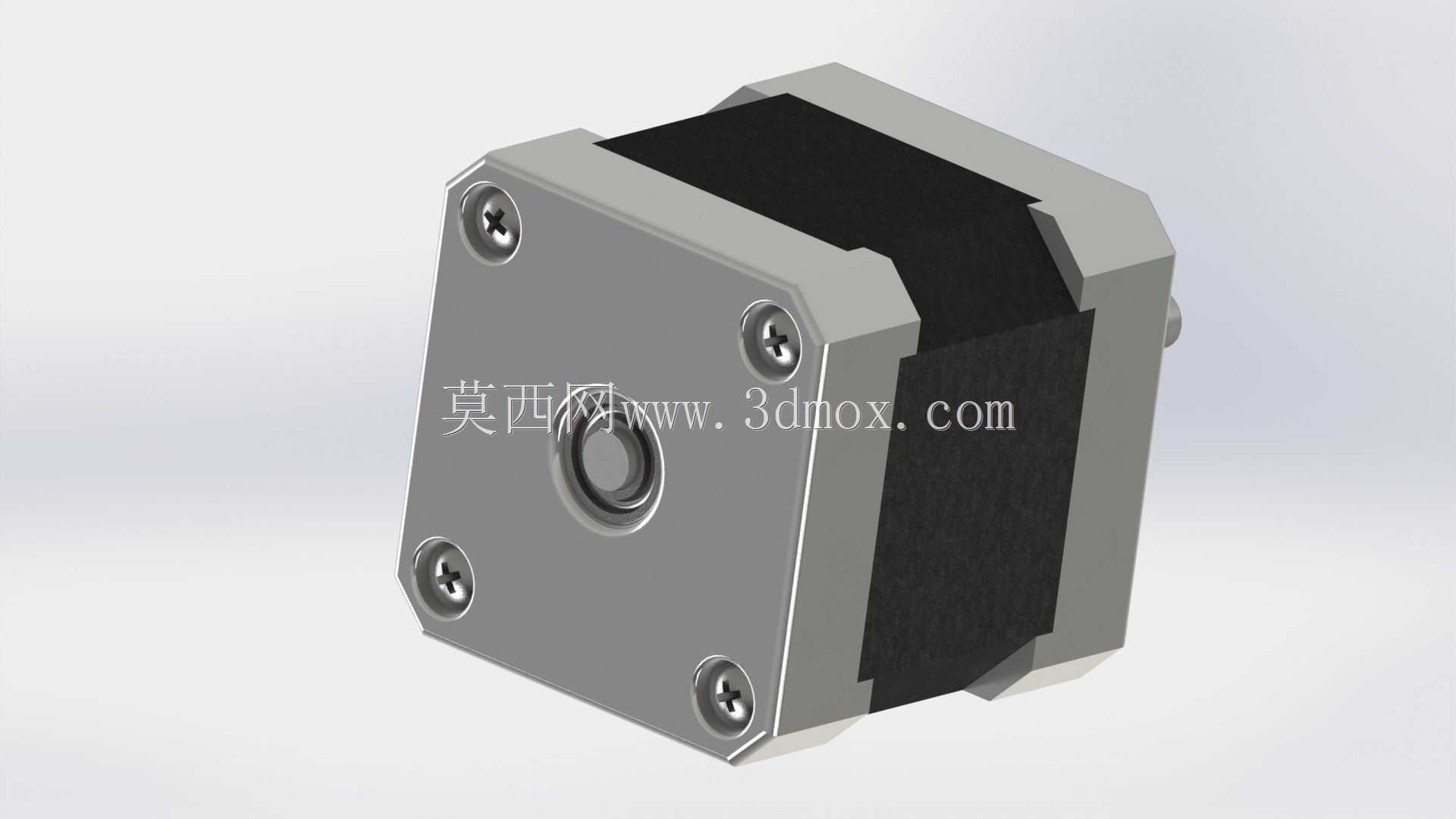

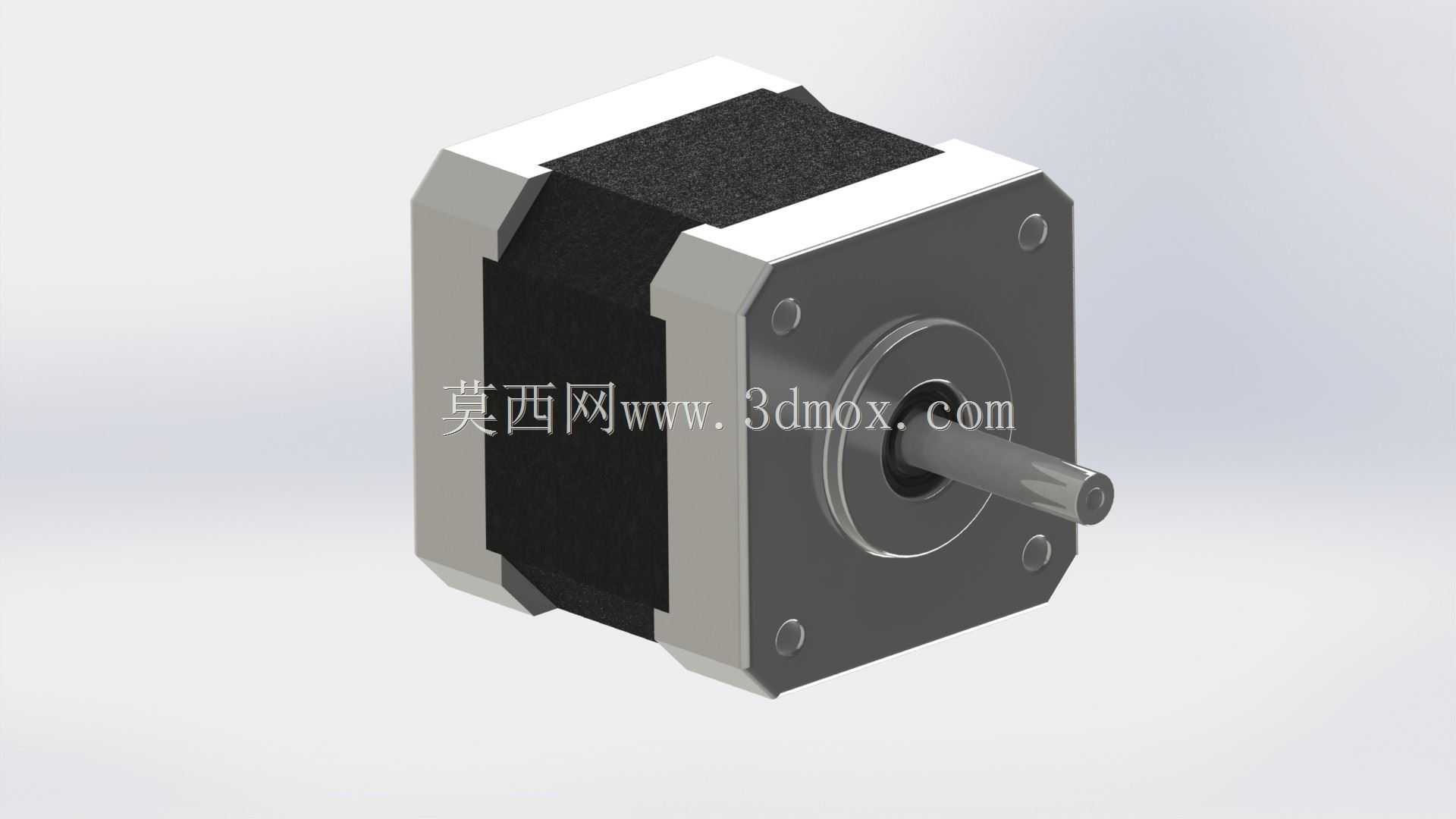

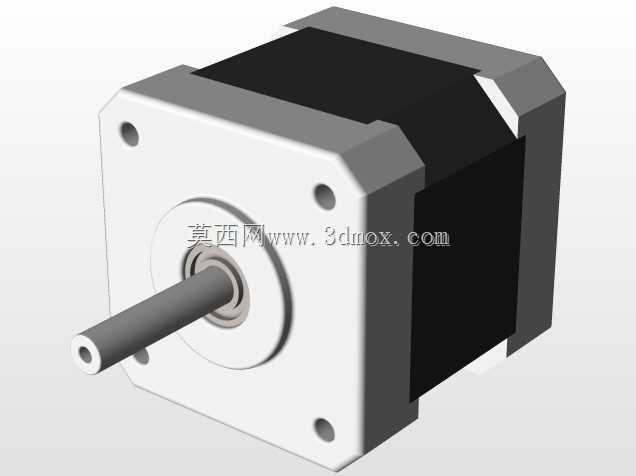

　　桌面级FDM陶瓷打印设备的送料挤出端，长期以来存在适配性差、安装定位不准、送料压力不均的问题，这款适配Nema17安装规格的挤出机构件，正是针对陶瓷浆料挤出场景做的定向结构优化。从实际装机的场景来看，该构件作为挤出总成的核心安装基座，直接对接42系列步进电机的输出端，四个安装孔位完全匹配Nema17标准的31mm孔距布局，不需要额外做转接板加工，就能直接固定在常规桌面级3D打印机的X轴滑台安装位上，不管是DIY改装的陶瓷打印设备，还是小批量量产的桌面陶瓷成型机，都能直接套用该安装边界，减少整机设计阶段的安装位适配工作量。

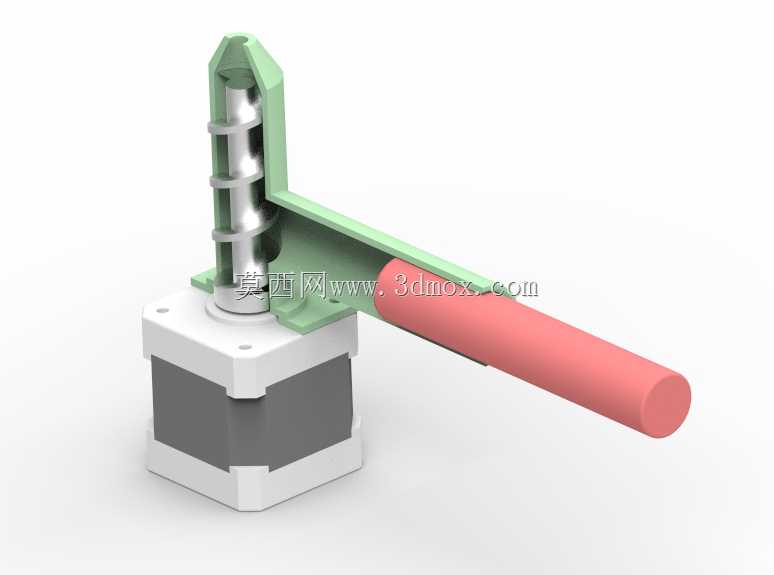

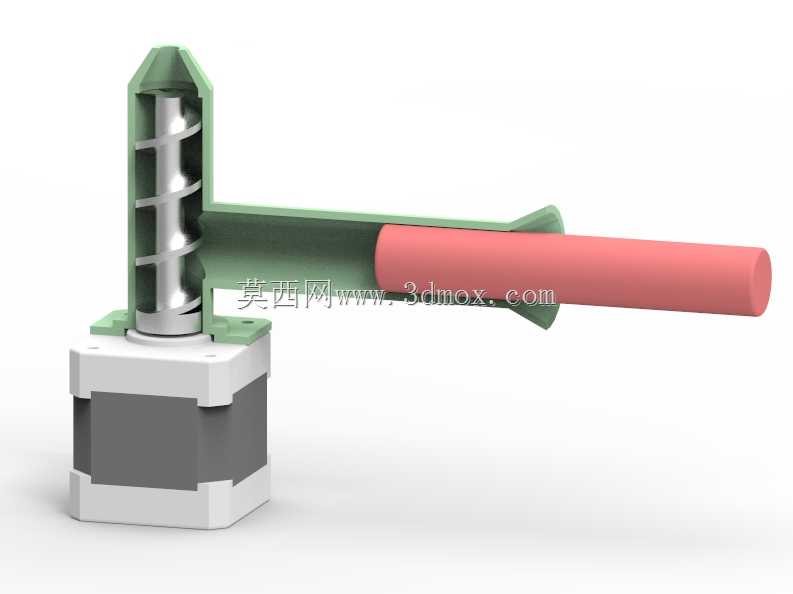

　　从功能特性上看，该构件采用块状一体式结构设计，没有多余的悬臂薄壁结构，整体刚性远高于拼接式的挤出安装座，能够承受陶瓷浆料挤出时产生的较大反推力，不会因为长期受压出现安装座形变导致的送料齿轮错位、浆料挤出量波动的问题。构件上预留的五个定位孔，除了四个电机固定孔之外，中心的通孔直接对准挤出螺杆的安装轴线，保证电机输出轴、挤出螺杆、进料喉管三者的同轴度控制在0.1mm以内，避免因为同轴度偏差导致的螺杆磨边、送料阻力骤增的问题。构件边角做的切边处理，并非单纯的外观优化，而是为了避让滑台运动过程中可能碰到的机架型材、同步带压片等周边部件，在X轴运动到行程两端时，不会因为安装座的棱角突出出现硬碰撞，压缩了整机运动包络的冗余空间，能在相同机架尺寸下扩大有效打印幅面。

　　设计思路上，这款构件完全围绕陶瓷挤出的工况做了取舍，没有照搬常规PLA耗材挤出机的薄壳结构，而是采用了大厚度的实体基座设计，因为陶瓷浆料的挤出压力是常规PLA熔融挤出的2-3倍，薄壳结构在长期受压下会出现微形变，导致挤出轮的压合间隙变化，直接影响陶瓷坯体的成型密度。构件表面的安装平面都做了铣平处理，和电机端面、挤出料筒端面的贴合间隙控制在0.05mm以内，不需要额外加密封垫片就能避免浆料从安装缝隙渗漏的问题，减少了后期设备维护的清理工作量。从安装边界来看，构件的整体外轮廓尺寸控制在46mm见方以内，厚度方向不超过22mm，整体重量控制在120g以内，不会给X轴滑台增加过多的运动负载，能适配常规的2GT同步带传动滑台，不需要额外更换更大扭矩的滑台驱动电机。

　　在实际应用场景中，该构件除了适配常规的氧化锆、氧化铝陶瓷浆料挤出之外，更换配套的送料齿轮和喉管之后，也能适配高填充的金属粉末、木塑复合材料的挤出送料，通用性较强。构件的安装孔位做了沉头设计，固定螺丝安装之后不会突出构件表面，避免运动过程中螺丝剐蹭打印件或者机架走线。和常规的挤出安装座不同，该构件没有集成冗余的散热鳍片、走线卡扣等附加结构，所有结构都服务于安装定位、刚性支撑两个核心功能，既降低了构件本身的加工难度，不管是CNC铣削加工还是3D打印一体成型都能快速制作，也减少了后期使用过程中容易积灰、藏污的死角，清理维护的时候只需要擦拭平面即可，不需要清理复杂沟槽里残留的浆料或者耗材碎屑。

　　从结构设计的细节来看，构件上两个斜向的缺口结构，是专门为挤出头的快拆扳手预留的操作空间，更换喷嘴或者清理料筒堵塞的时候，不需要把整个挤出总成从滑台上拆下来，直接用扳手从缺口位置操作就能完成喷嘴拆装，大幅缩短了设备维护的停机时间。构件的材质适配范围也比较广，采用铝合金加工可以满足量产设备的刚性和散热需求，采用高强度工程塑料3D打印则可以满足DIY用户快速迭代改装的需求，两种材质制作的构件都能完全匹配相同的安装尺寸，不需要修改其他配套零件的设计参数。
