铝型材框架式陶瓷柱塞传动机构

　　这套陶瓷柱塞传动结构，主要面向高精度流体计量、微量试剂输送、高磨损工况下的流体增压场景设计，常见于实验室精密注液设备、医药灌装生产线、化工耐腐蚀计量泵、陶瓷喷墨打印供墨系统这类对柱塞耐磨度、传动精度、运行稳定性有严苛要求的工位。区别于常规金属柱塞结构，核心运动副采用陶瓷材质柱塞体，充分利用陶瓷材料高硬度、低摩擦系数、耐酸碱腐蚀、无材料析出的特性，解决传统金属柱塞长期运行易磨损、遇腐蚀性介质易锈蚀、频繁启停易出现配合间隙渗漏的痛点。

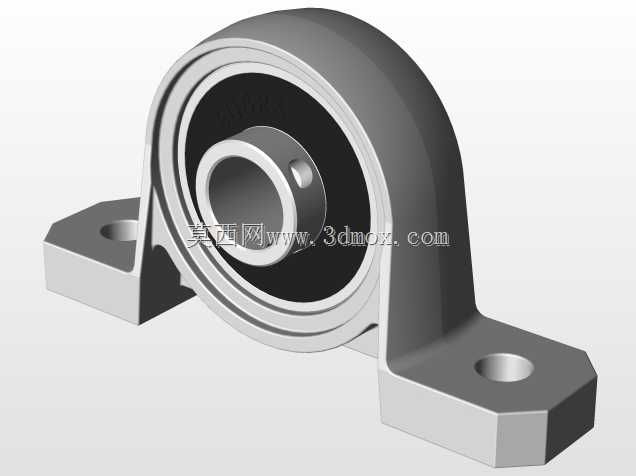

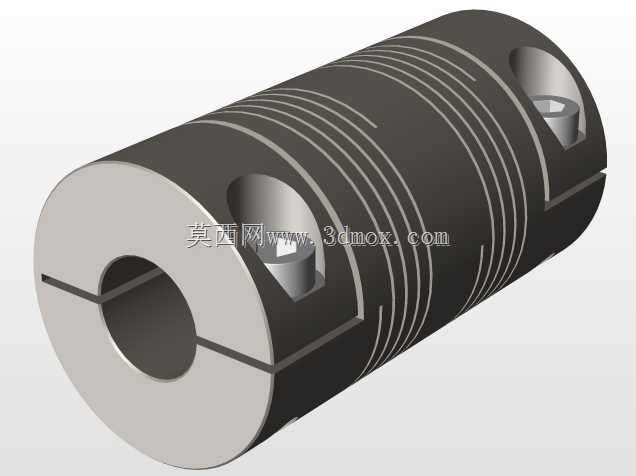

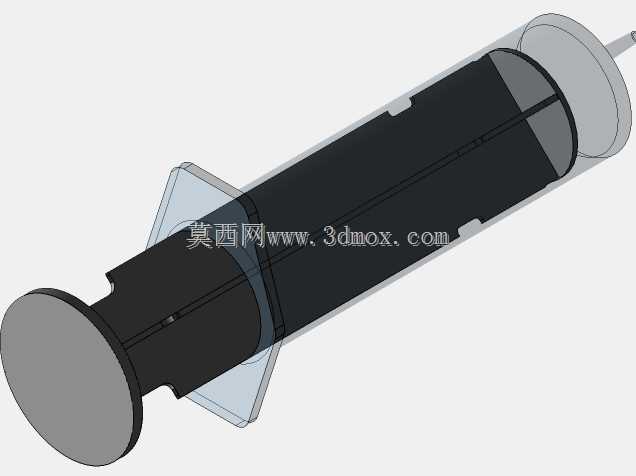

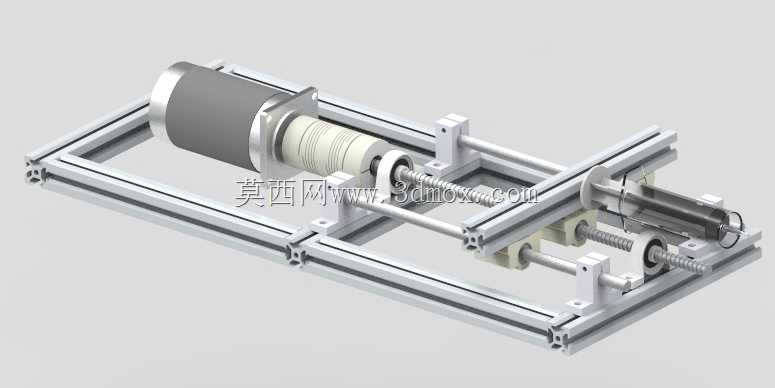

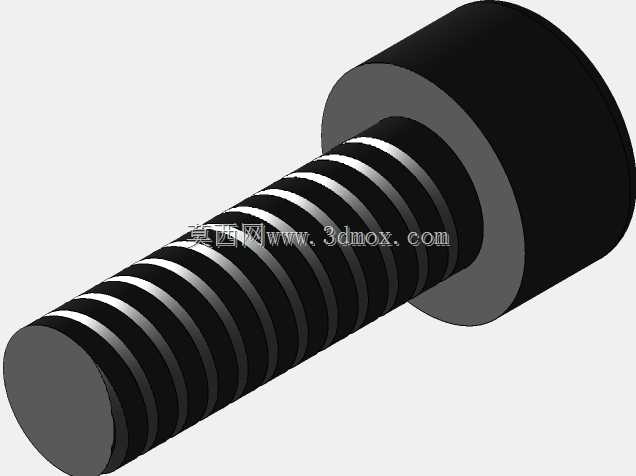

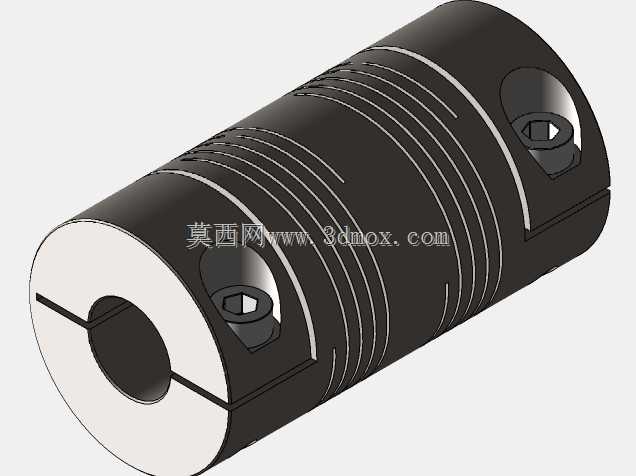

　　整体承载框架采用欧标工业铝型材拼接搭建，型材槽宽适配常规M6/M8T型螺栓，安装时无需额外焊接机架，可根据实际安装空间灵活调整型材裁切长度，适配不同行程的柱塞排布需求；框架底部预留标准安装脚座孔位，可直接固定在设备安装台板上，也可搭配减震脚垫降低运行时的传动振动传递。传动路径采用伺服电机直连滚珠丝杆的布局，电机输出轴通过刚性联轴器与丝杆端部直连，省去中间同步轮、减速箱的传动间隙，保证柱塞往复运动的位置重复精度可控制在0.02mm以内，满足微升级别注液的计量误差要求。

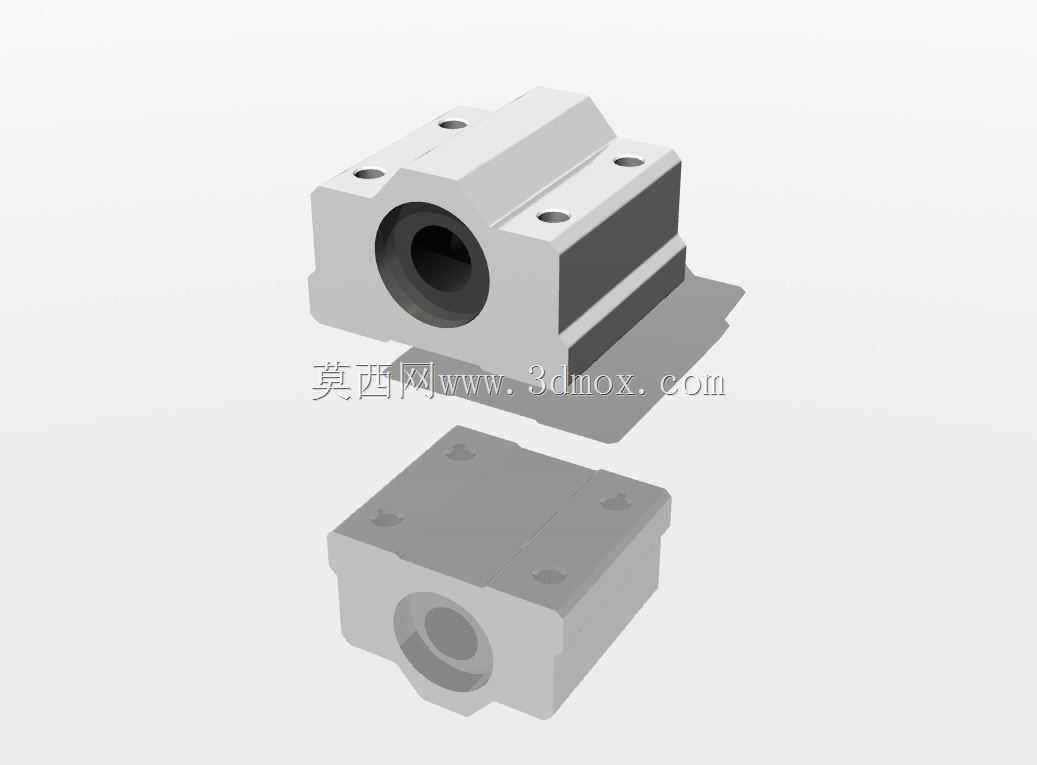

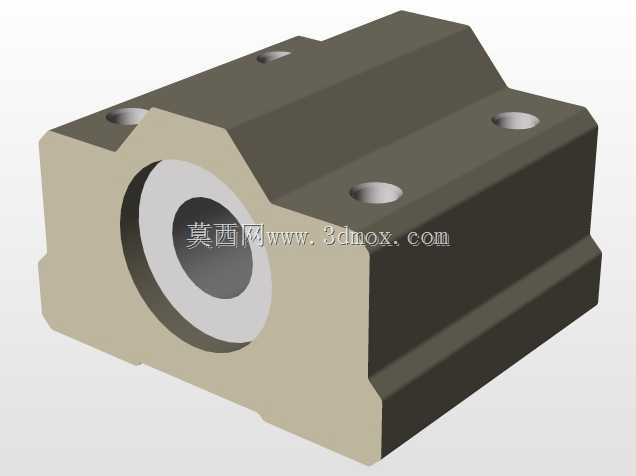

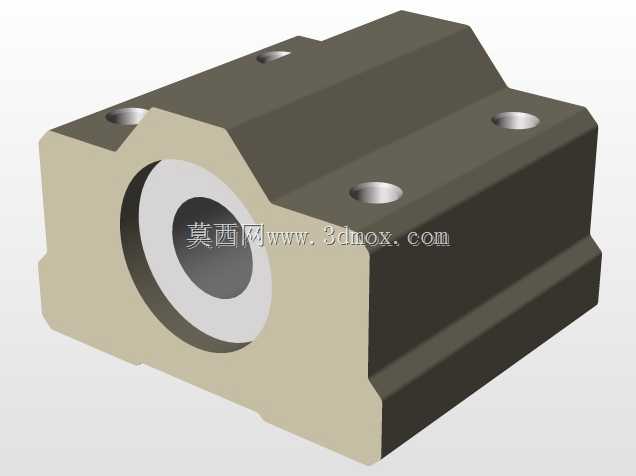

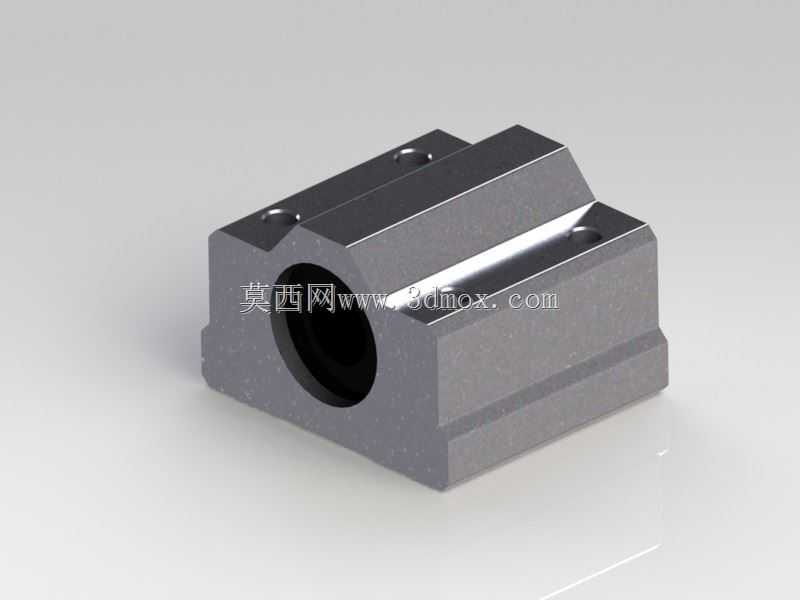

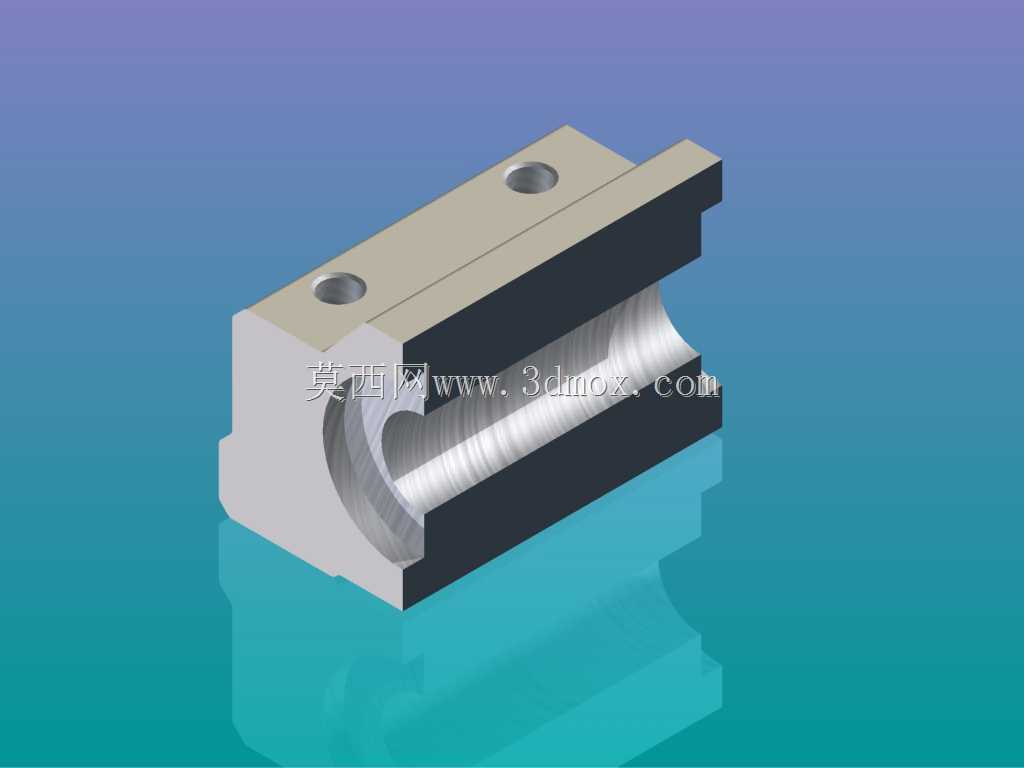

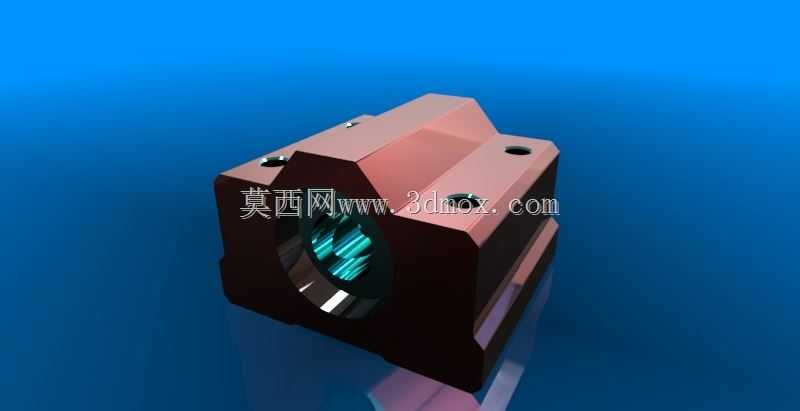

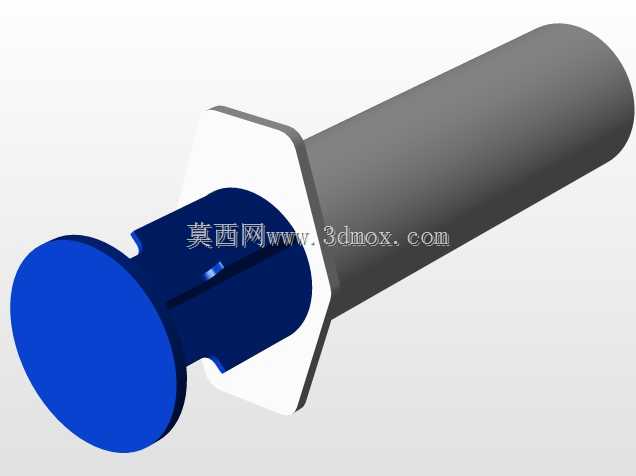

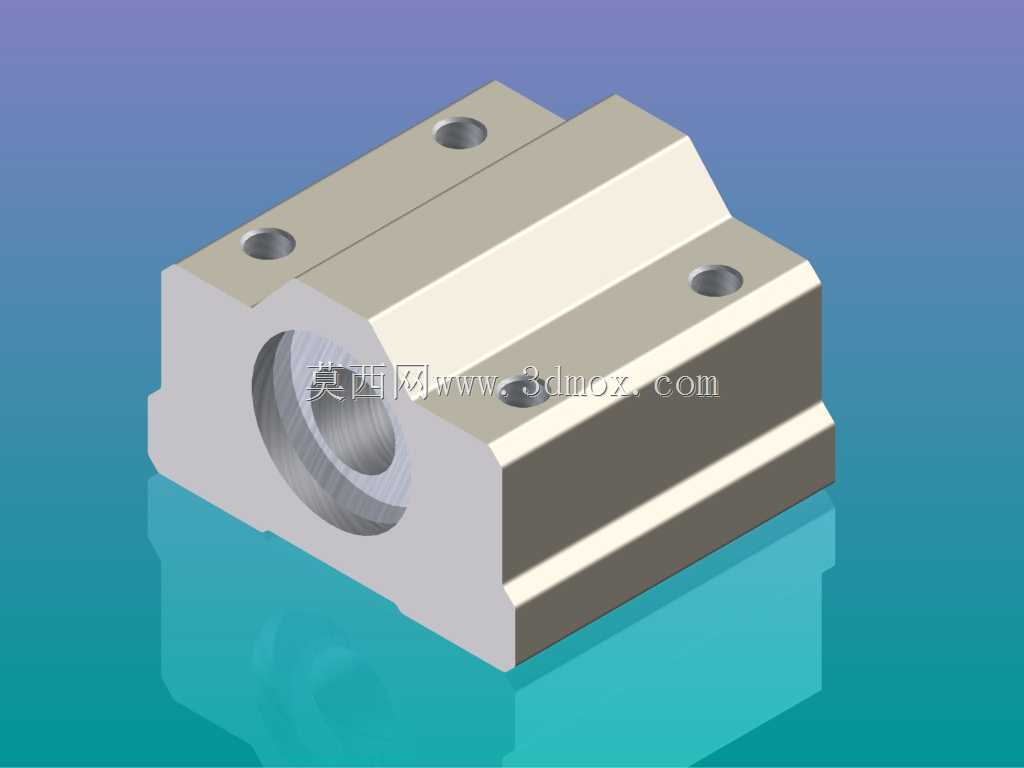

　　导向部分采用双平行光轴作为直线运动载体，柱塞安装滑座通过直线轴承与光轴配合，滑座与丝杆螺母采用浮动连接结构，可自动补偿丝杆安装同轴度误差，避免运动过程中出现卡滞、别劲的问题；陶瓷柱塞与滑座之间采用快拆式抱箍固定，后期维护更换柱塞时无需拆解整个传动链，松开抱箍螺丝即可直接抽出柱塞体，大幅缩短设备停机维护时长。

　　从安装边界来看，整套机构的宽度方向尺寸控制在200mm以内，长度可根据柱塞行程需求在300mm至600mm区间调整，高度方向不超过150mm，可直接嵌入现有小型灌装设备、注液机的安装腔体，无需对原有设备框架做大规模改造。柱塞端部的密封腔采用分体式设计，密封件可根据输送介质特性选配氟橡胶、全氟醚或者聚四氟乙烯材质，密封压盖的压紧力可通过侧面的调节螺丝微调，既保证密封面无渗漏，又避免压得过紧增大柱塞运行阻力、加速密封件磨损。

　　设计过程中特意将丝杆传动副与柱塞工作腔做了物理分隔，中间设置挡液板，避免柱塞表面携带的介质渗漏到丝杆、光轴导向区域，防止传动部件被腐蚀或者出现润滑脂被介质冲刷失效的问题；铝型材框架的所有外露槽口均配有专用封条，防止生产过程中的粉尘、碎屑落入型材槽内堆积，降低日常清洁维护的难度。整套机构的运动行程可通过两端的限位传感器灵活调整，传感器安装座可沿铝型材槽任意滑动固定，适配不同注液量、不同行程的工艺需求，无需重新加工安装孔位。

　　在实际工况运行中，陶瓷柱塞表面粗糙度可达到Ra0.2以下，与密封件配合时的摩擦阻力远低于金属柱塞，长期连续运行的温升可控制在15℃以内，不会因为热胀冷缩导致柱塞与密封腔的配合间隙变化，保证计量精度的长期稳定性；双光轴导向的结构可承受一定的径向偏载，即使安装时存在小幅同轴度偏差，也不会出现柱塞偏磨、密封件单边磨损泄漏的问题。
