桌面级绘图执行机构中央支撑结构

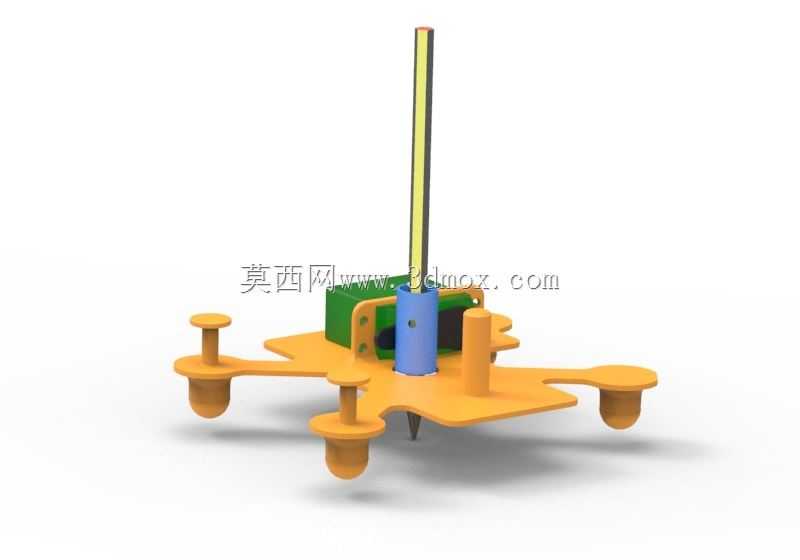

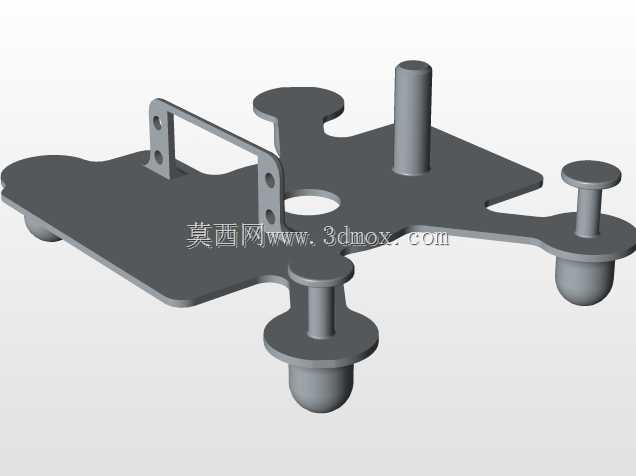

　　这套支撑结构是桌面小型绘图执行设备的核心承载部件，主要适配桌面级自动绘图、标记类作业场景，常见于教学演示、小型文创图案绘制、PCB板初版标记、学生科创项目实训等场景，能够在平整工作台面完成预设轨迹的绘图动作，替代人工完成重复度高的线条绘制工作。整个结构采用十字延展的底板作为基础承载，四个延伸臂末端设置带缓冲垫的支撑脚，支撑脚高度略高于绘图笔尖的最低下行位置，确保设备放置在工作台面时，笔尖与待绘表面保持合理的初始间隙，避免非工作状态下笔尖剐蹭纸面或者标记面。支撑脚采用圆柱凸台加底部圆弧过渡的结构，接触台面的端面做了微弧处理，既可以保证放置时的稳定性，又能在设备小幅移位时不会刮花工作台表面，四个支撑点的分布经过重心校核，

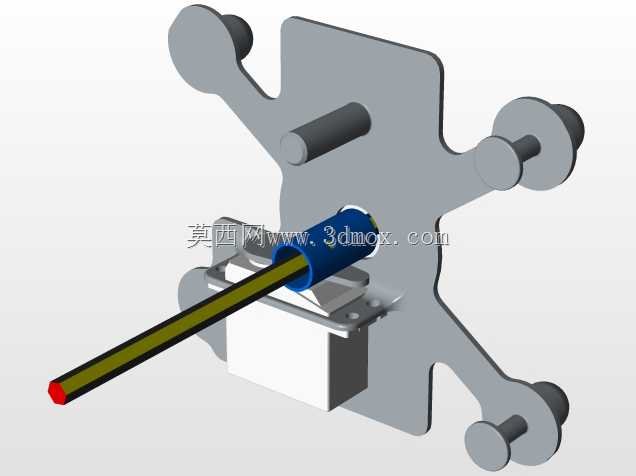

　　即使绘图笔在支架上做横向快速移动，整个设备也不会出现侧翻或者翘边的情况。中央位置设置笔夹固定座，采用分体式抱紧结构，蓝色的抱紧座通过侧边的锁紧螺钉实现绘图笔的夹紧固定，能够适配不同直径的常规绘图笔、马克笔、记号笔，抱紧座的内孔做了防滑纹理处理，避免绘图过程中笔身出现下滑或者转动，导致绘制线条出现粗细不均或者轨迹偏移的问题。笔夹固定座旁设置垂直导向杆，导向杆采用细长圆柱结构，表面做光滑处理，配合笔座上的导向孔实现笔身的垂直上下运动，保证笔尖始终垂直于待绘平面，不会因为笔身倾斜导致绘制轨迹出现偏差，导向杆的长度覆盖笔身的最大升降行程，上下两端设置限位结构，避免笔座运动超程脱出。底板上还设置了两个定位柱，

　　用于安装驱动笔座横向移动的传动组件，定位柱的位置精度控制在0.1mm以内，保证传动带或者丝杆安装后不会出现偏磨，传动过程顺畅无卡滞。绿色的安装座用于固定驱动电机，安装座上预留了电机固定螺丝孔，孔位按照常用的小型步进电机安装尺寸设计，电机输出轴的位置与传动轮的安装位精准对齐，减少传动过程中的动力损耗。整个结构的安装边界控制在200mm见方的范围内，高度不超过180mm，完全适配普通桌面的摆放空间，不需要额外的安装固定，直接放置在平整台面即可使用，对使用场景的要求极低。设计过程中优先考虑了零件的易加工性，所有底板、支撑脚、安装座的结构都可以通过3D打印或者普通数控铣削加工完成，没有复杂的曲面或者特殊加工要求，

　　零件之间的连接全部采用标准螺丝，不需要定制特殊连接件，后期维护更换零件十分方便。结构设计时特意将所有传动部件的安装位都预留了调整间隙，组装时可以根据实际装配情况微调电机、传动轮的位置，补偿加工误差带来的传动卡顿问题，笔夹的抱紧范围也预留了足够的调节量，不需要额外更换配件就能适配市面上大多数常用的书写绘图工具。在实际使用过程中，这套支撑结构能够承受绘图笔快速移动带来的侧向冲击力，不会因为长时间往复运动出现结构变形，支撑脚的接触面积经过优化，即使在略有不平整的桌面，也能通过四个支撑脚的自适应接触保持设备整体水平，保证绘制的图案不会因为设备倾斜出现变形。垂直导向结构的阻尼经过匹配，笔身在自身重力作用下能够顺畅下行，保证笔尖始终以恒定的压力接触纸面，绘制的线条粗细均匀，不会出现断墨或者笔尖压破纸面的情况。
