直角坐标龙门式桁架搬运作业机械结构

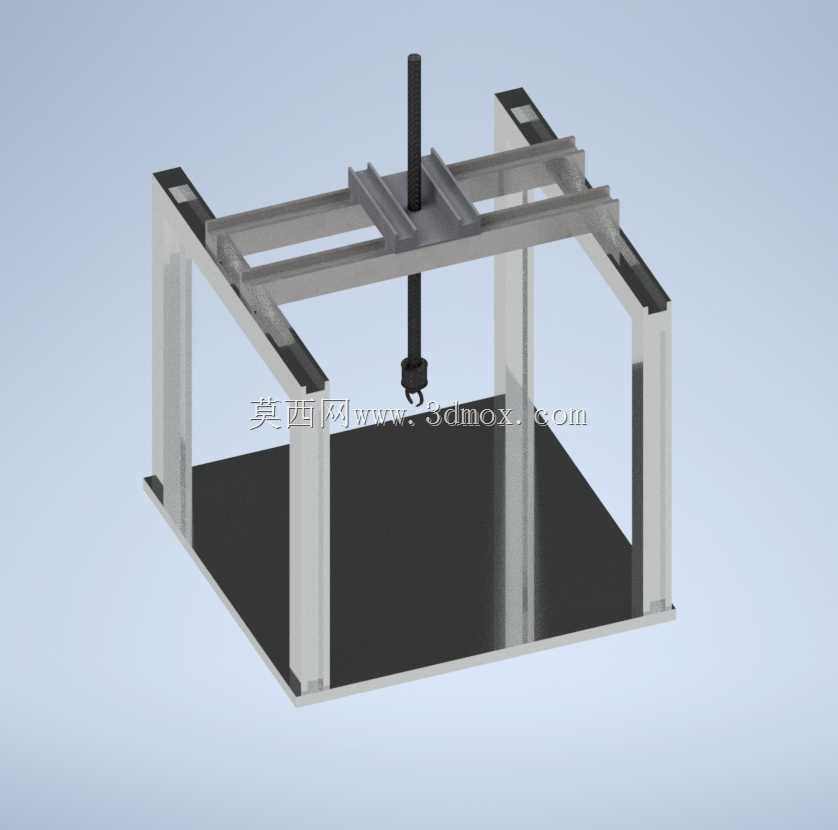

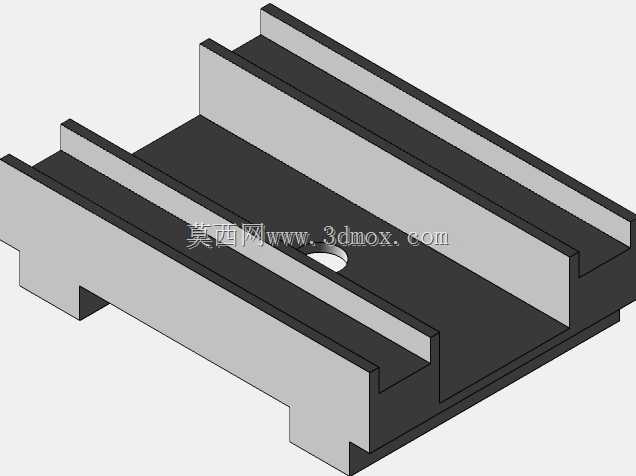

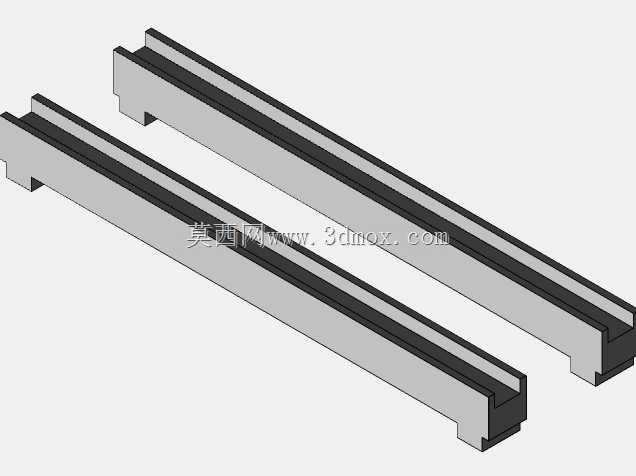

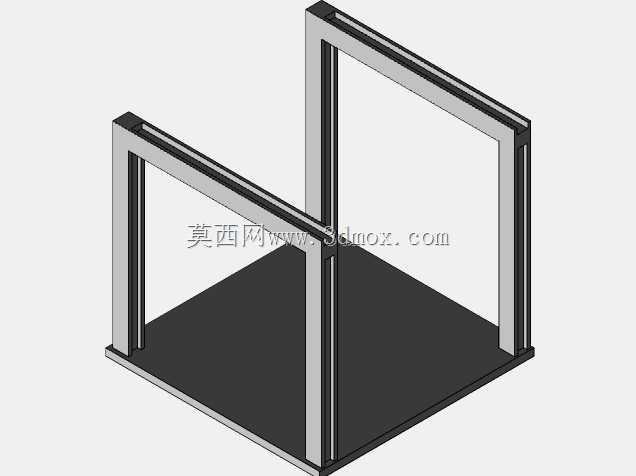

　　这套龙门式直角坐标作业机构，核心采用双侧立柱支撑顶部双平行导轨横梁的框架构型，整体形成跨距内的开放式矩形作业空间，区别于关节型机器人的球面作业范围，其作业覆盖区域为规则长方体空间，在平面物料转运、工位上下料、大尺寸工件点位作业场景中，空间利用率更适配规整的生产线布局。从结构受力逻辑来看，双侧立柱采用等截面型材拼接设计，底部与安装基准面通过螺栓组刚性连接，横梁与立柱顶端的连接节点做了加强筋补强，避免横梁跨距过大带来的中部下挠变形，X轴方向的移动滑座跨装在两根平行导轨上，通过双侧导向轮约束侧向自由度，保证长行程移动时的直线度误差控制在合理区间，不会出现滑座卡滞或运动偏移的问题。Z轴方向的竖直执行杆采用单轴直线模组集成设计，

　　滑台与X向移动座刚性连接，执行杆末端预留标准执行器安装接口，可根据实际作业需求换装夹爪、吸盘、焊枪或者涂胶头等不同作业末端，适配不同的工艺需求。在实际产线应用中，这类结构常被布置在多台加工设备的上方，跨距可根据设备排布宽度调整，无需在地面铺设行走轨道，不会占用地面的物料流转通道，对于车间地面空间紧张、设备排布紧凑的机加工产线、3D打印集群工位、电子元件分拣工位来说，能大幅节省地面空间，同时X、Z两轴的运动解耦设计，让运动控制逻辑更简单，点位重复定位精度更容易保证，相比多关节机器人，调试难度更低，维护成本也更可控。设计过程中，首先需要根据作业范围确定X向行程与Z向升降行程，以此反推横梁的跨距与立柱高度，

　　横梁的截面选型需要结合X向滑座及末端执行器的总重量做挠度校核，确保在横梁最远端也就是最大悬臂工况下，Z轴的竖直偏差不会影响末端作业精度；立柱的底部安装面需要预设调平螺栓结构，方便现场安装时调整整体框架的水平度，避免导轨安装面倾斜带来的运动阻力增大、导轨异常磨损问题。导轨的选型根据负载等级确定，轻载场景可采用铝型材搭配直线导轨的组合，重载场景则需要采用焊接钢结构横梁搭配滚柱导轨，保证承载能力。安装边界方面，这套机构的整体外轮廓尺寸由作业行程决定，宽度方向为两侧立柱外侧的总宽度，需要比内部有效作业跨距每侧多出至少200mm的安装余量，用于布置拖链、驱动电机与限位开关；高度方向为立柱底部到横梁顶端的总高度，

　　需要比Z轴最大下降行程多出至少300mm的顶部安全余量，避免Z轴上行超程碰撞横梁结构；深度方向则根据导轨的安装宽度确定，现场安装时需要保证底部安装基准面的平面度误差不超过2mm每米，否则会大幅提升导轨的调校难度，甚至导致运动卡滞。运动驱动方面，X轴与Z轴均采用伺服电机搭配同步带或者滚珠丝杠的传动方案，轻载高速场景优先选用同步带传动降低运动噪音，重载高精度场景则选用滚珠丝杠传动保证传动刚性，各轴的两端均设置硬限位与软限位双重保护，避免运动超程损坏结构。在日常运维层面，这类龙门结构的润滑点集中在各轴导轨与传动副上，因为结构敞开性好，日常点检、易损件更换都比封闭结构的设备更便捷，适合长时间连续运行的产线工位使用，尤其在3D打印工件取放、板材上下料、箱体码垛这类点位固定、运动路径规整的作业场景中，其结构稳定性与作业效率的优势十分突出。
