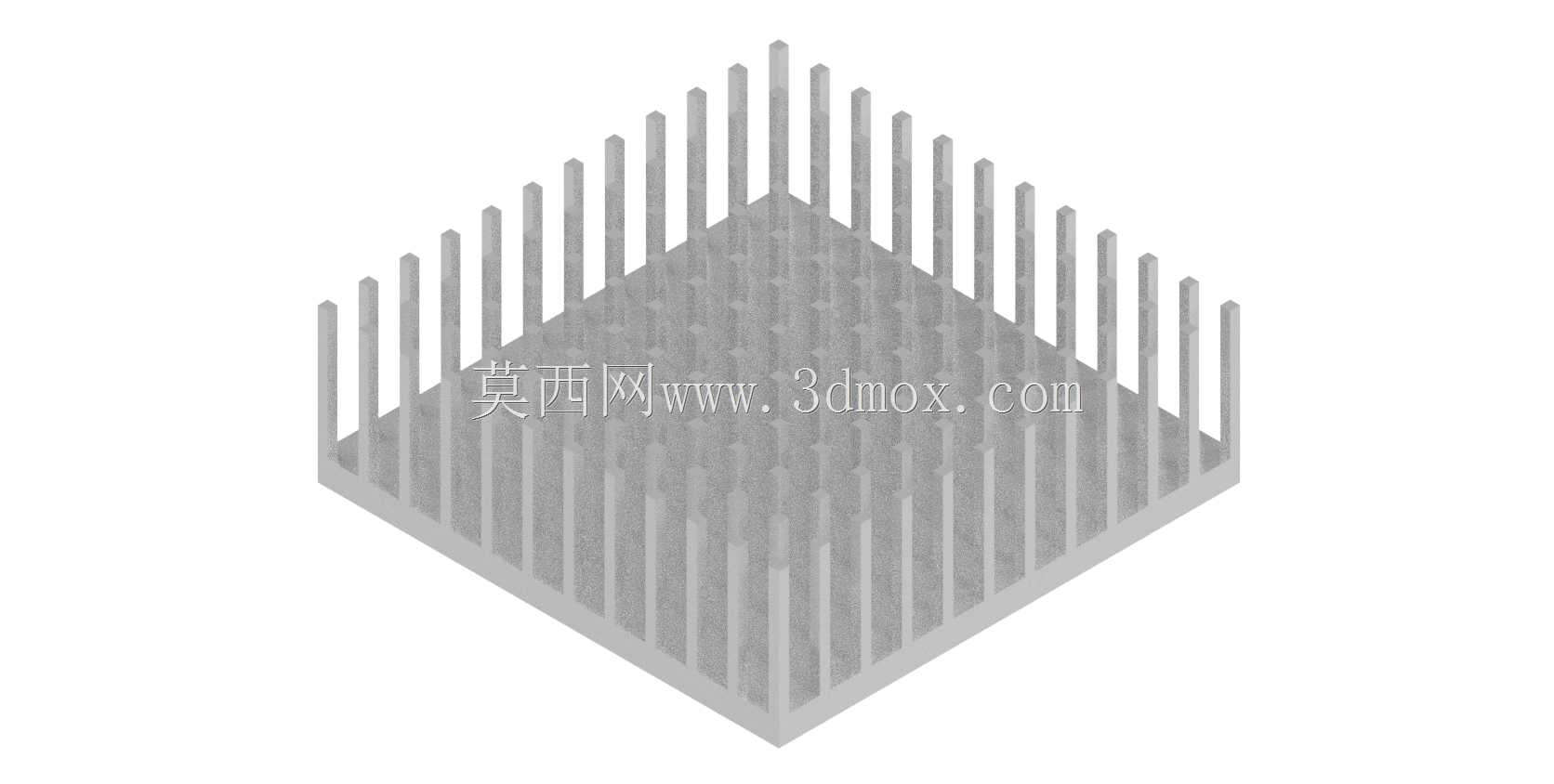

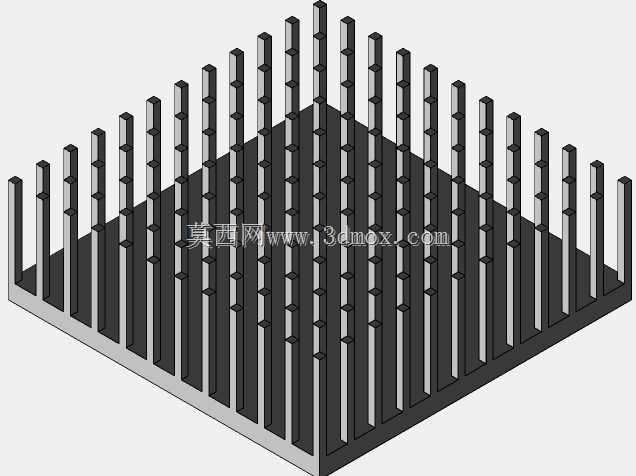

正方形针柱阵列铝基针翅式散热结构

　　这类针翅式散热结构，核心应用场景集中在小空间高热流密度的电子设备热管理环节，区别于常规平面翅片的单向流道设计，针柱阵列的结构能让冷却气流从任意水平方向穿过散热区域，不存在传统翅片的气流方向限制，在无定向风道的紧凑型设备内部，比如通讯终端模块、嵌入式工控板、小型功率驱动单元的安装位里，这种结构的散热适配性远高于单向翅片产品。从实际用途来看，它的核心作用是将发热芯片表面的热量通过基座快速传导至每一根针柱，再通过针柱与空气的接触面积完成热交换，把器件工作温度控制在额定结温范围内，避免高温引发的性能降频、器件老化加速甚至热失效问题。

　　从功能特性上分析，该结构采用正方形基座设计，基座底面为平整安装面，加工时需要保证平面度控制在0.02mm以内，才能和发热芯片表面通过导热介质充分贴合，减少接触热阻。基座上垂直阵列排布的圆柱形针翅，每根针翅的直径、高度、中心间距都经过热仿真迭代优化：针翅直径过大会减少单位面积内的针柱数量，降低总散热面积；直径过小则会提升加工难度，同时针柱自身的导热热阻会上升，热量无法顺利传递到针翅顶端。针翅高度的设计需要匹配设备内部的预留安装空间，过高的针翅会在设备振动工况下产生谐振，长期使用可能出现针柱根部断裂的问题；高度不足则无法提供足够的散热面积，热交换效率达不到设计要求。

　　设计思路上，这类针翅结构优先采用一体挤压成型的铝基材质加工，铝材料的导热系数能满足常规功率器件的散热需求，同时一体成型的工艺不存在基座与翅片的连接热阻，比组装式散热结构的导热效率高15%以上。针柱采用正方形等距阵列排布，相邻针柱之间的流道宽度经过流场仿真验证，既能保证气流穿过时的阻力处于合理区间，不会因为流道过窄导致风阻过大、通风量下降，也不会因为流道过宽浪费基座的排布空间，在有限的基座投影面积内实现总散热面积的最大化。和平面翅片相比，针柱阵列的紊流效果更明显，气流穿过针柱时会在柱体后方形成小范围涡流，不断破坏柱体表面的热边界层，让换热系数比同投影面积的直翅片结构高20%左右，尤其在自然对流的散热场景下，这种紊流带来的散热效率提升会更加显著。

　　在外形尺寸与安装边界方面，正方形基座的边长尺寸需要匹配对应发热器件的安装孔位，常规适配小型通讯模块的该类散热器基座边长多在30mm-60mm区间，基座厚度通常控制在3mm-5mm，足够的基座厚度能让热量在基座平面内快速均温，避免热量集中在芯片正上方区域，导致中心位置针翅温度过高、边缘针翅利用率不足的问题。针翅的垂直高度通常不超过基座边长的1.2倍，避免整体重心过高，在设备受冲击、振动时出现安装松动的情况。安装时通常采用背胶粘贴、弹片卡扣或者螺丝固定的方式，安装边界需要预留出至少2mm的周边空间，保证气流能从针翅阵列的四周顺利进入流道，不能被周边结构件完全包裹封闭，否则会导致内部空气无法流通，散热效率骤降。另外在结构细节上，每根针翅的根部都做了微小的圆角过渡，避免挤压成型或者后续机加工时出现应力集中，在温度循环变化的工况下，减少根部因热应力产生裂纹的风险，提升结构的长期可靠性。针翅的顶端做了微小的倒角处理，避免加工残留的锐边在装配时划伤操作人员或者周边的线路绝缘层，符合电子设备结构件的安全设计规范。
