潜艇桅杆升降传动装置结构设计

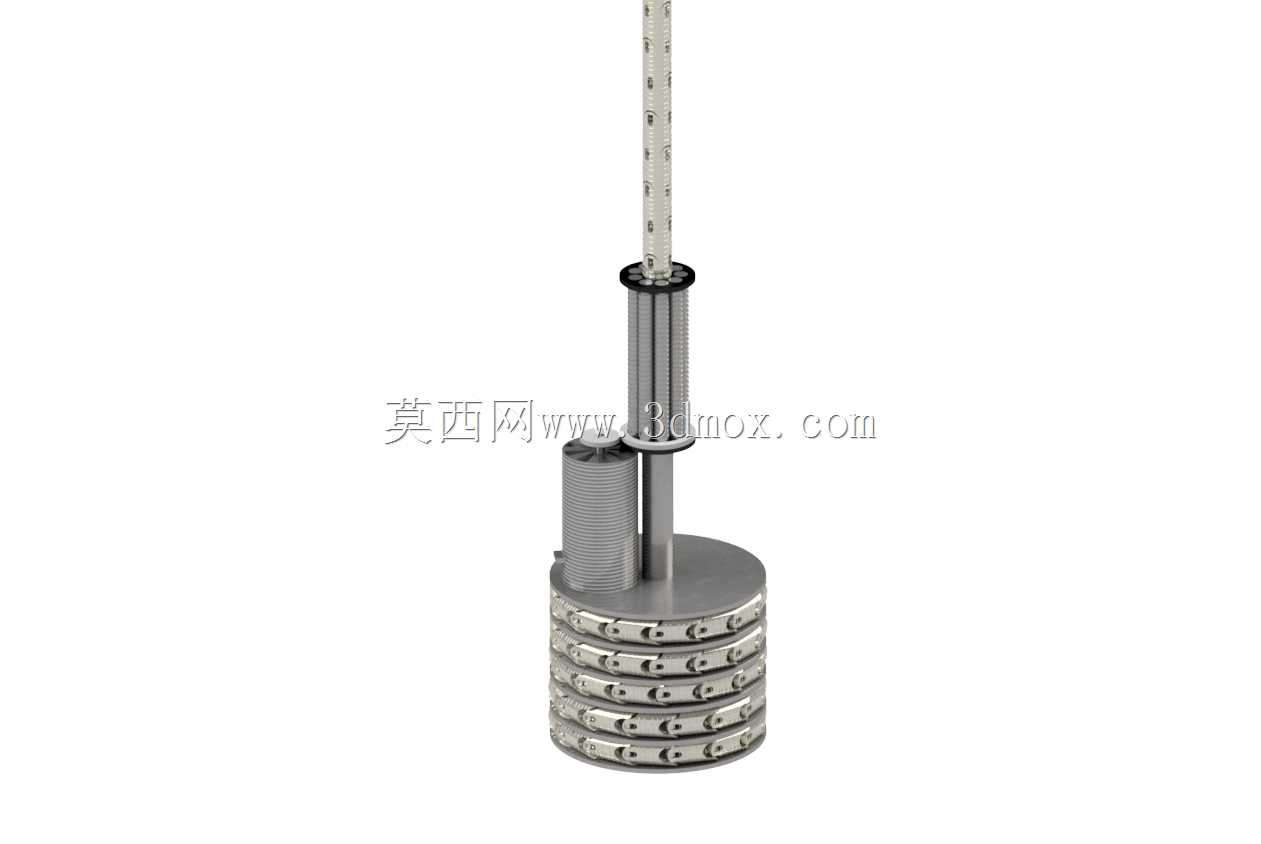

　　这套潜艇桅杆升降装置的三维结构，核心服务于潜艇潜航与水面状态切换时的观通、传感设备收放需求，在常规动力与核动力潜艇的指挥舱围壳结构中，这类装置是保障潜望镜、通信天线、通气管、电子侦察桅杆等设备可靠伸出与收回的核心执行机构，直接关系到潜艇的隐蔽性与感知能力。从结构布局来看，整套装置采用底部堆叠式多级伸缩套筒作为承载主体，底部圆形基座为安装基准面，设计时需匹配围壳内部的安装舱室尺寸，基座上预留的环形安装孔位需与舱内预埋的加强筋板精准对位，安装时要保证整套升降机构的铅垂度偏差控制在允许范围内，避免伸缩过程中出现卡滞。多级套筒之间采用导向键配合耐磨衬套实现滑动导向，每级套筒的配合面都设计有密封槽，用于安装适配深海压力的动密封件，

　　在潜航状态下能抵御对应深度的海水压力，防止海水渗入舱室内部。装置侧部布置的独立柱状结构为驱动单元的安装位，可适配液压驱动或者电动丝杠驱动两种主流驱动形式，液压驱动方案响应速度快、输出扭矩大，适合大重量桅杆的快速升降，电动丝杠驱动则具备定位精度高、传动平稳的优势，适合搭载精密光学传感设备的桅杆使用。顶部伸出的带刻度杆体为桅杆的行程指示与导向杆，杆体上的刻度可直观反馈桅杆的伸出长度，方便操作人员判断设备的升举高度，避免伸出过长暴露目标或者伸出不足导致设备无法正常工作。设计过程中，需要重点考量升降过程的动平衡特性，多级套筒逐级伸出时的重心偏移量要控制在驱动单元的承载范围内，每级套筒的限位结构要设置双重冗余，既要设置机械硬限位防止套筒脱出，

　　也要设置电气位置反馈开关，在桅杆到达指定伸出位置或者完全收回位置时及时切断动力输出。针对潜艇内部高湿、高盐雾的使用环境，所有外露金属结构件都要做对应的防腐处理，配合面的衬套选用自润滑耐磨材料，减少日常维护的频次，同时整套装置的重量要做严格控制，在满足结构强度的前提下尽可能降低上部围壳的重量，避免影响潜艇的整体浮态平衡。在安装边界的考量上，整套装置收缩状态下的总高度要匹配围壳内部的舱室净高，伸出后的最大行程要满足桅杆设备高出海面足够高度的要求，避免海浪遮挡设备信号或者影响光学观测视野，基座的直径尺寸要适配舱室的预留安装开口，侧部驱动单元的布置要避开舱内其他管路、线缆的走线空间，保证后期维护时能顺利拆解驱动单元进行检修。

　　整套传动结构的受力路径经过反复优化，桅杆受到的风载荷、海浪冲击载荷会通过多级套筒逐级传递到底部基座，最终分散到围壳的船体结构上，每级套筒的壁厚都经过强度校核，能承受极限海况下的冲击载荷，不会出现套筒变形导致升降卡滞的问题。密封结构的设计上，除了各级套筒之间的动密封，基座与舱室甲板的结合面也设置了静密封件，完全隔绝海水渗入的路径，同时在密封件旁设置了渗漏检测接口，一旦密封出现破损能及时触发告警，提醒艇员进行处置。
