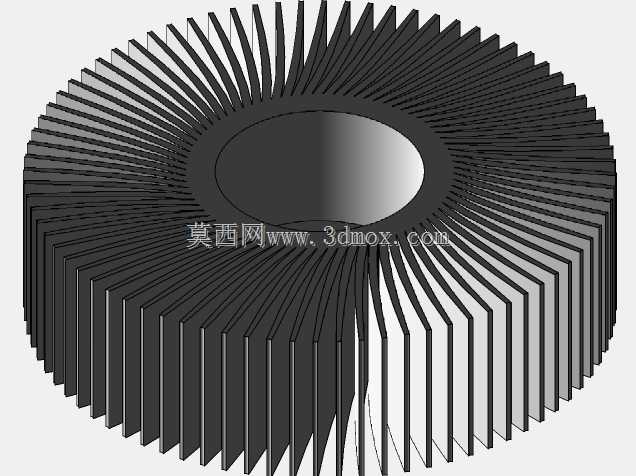

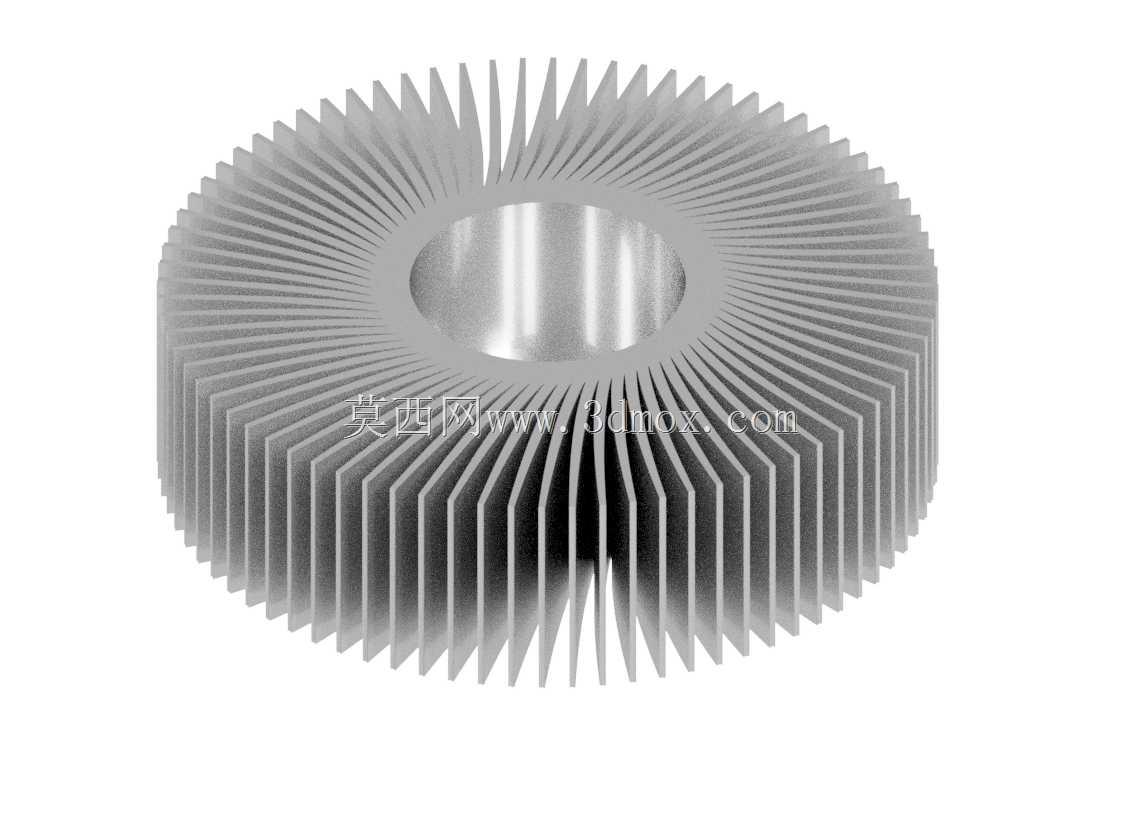

径向翅片式IntelCPU散热铝挤结构件

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663268
  • 径向翅片式IntelCPU散热铝挤结构件
  • 径向翅片式IntelCPU散热铝挤结构件

  日常做工控主板、台式机主板热设计配套时,这类径向翅片的CPU被动散热器是选型库里的常客,区别于常见的平行流道铝挤散热件,它的翅片沿中心安装基座呈放射状均匀排布,核心思路是把中心热源的热量通过最短的导热路径分散到每一片翅片表面,配合自然对流或者顶部加装轴流风扇的强制对流场景,都能获得比同重量平行翅片更均匀的表面温度分布,不会出现流道末端翅片温降过大、有效换热面积浪费的问题。

  从结构设计逻辑来看,中心的圆柱基座是核心导热区域,内孔的加工精度直接决定和CPU顶盖的接触贴合度,建模时需要严格控制基座底面的平面度公差,通常要控制在0.02mm以内,表面粗糙度达到Ra1.6才能保证导热介质填充后不会出现空气间隙带来的附加热阻。基座和翅片的衔接位置做了小圆弧过渡,一方面是铝挤成型时避免应力集中导致的型材开裂,另一方面也能减少导热路径上的截面突变,降低热量从基座传导到翅片根部的热阻。

  翅片的参数设计是整个结构的核心,每一片翅片的厚度从根部到尖端做了微小的拔模斜度,这是适配铝挤工艺的必然要求,同时也能在相同的外形轮廓尺寸下,尽可能增加翅片的总数量,扩大有效换热面积。翅片的高度和整体外径的比例经过热仿真迭代,过高的翅片会导致自然对流时翅片间的空气流动滞止,过短则无法提供足够的换热面积,这类适配常规65W及以下功耗CPU的散热件,通常外径控制在90mm左右,翅片高度控制在30mm上下,既可以兼容标准的80mm、90mm规格轴流风扇的安装孔位,也能在无风扇的嵌入式工控场景下,依靠机箱内的空气自然循环满足芯片的结温控制要求。

  安装边界上,这类径向散热器通常配套卡扣或者压条式安装结构,中心基座的外径尺寸匹配主流LGA、PGA封装CPU的顶盖尺寸,不会出现基座面积小于热源顶盖导致的热扩散瓶颈,整体的重量控制在150g以内,避免长期使用后主板因承重出现PCB变形的问题。翅片的尖端做了微小的倒角处理,既可以避免安装时割伤操作人员,也能减少强制对流时翅片尖端产生的风切噪音。

  实际应用场景中,这类结构不仅用于台式机CPU散热,在嵌入式工控主机、迷你PC、工业一体机这类内部空间紧凑、对散热可靠性要求高的设备里也大量使用,放射状的翅片结构对各个方向的来流都有很好的适应性,不会因为机箱内部风道方向的限制导致散热效率大幅下降。建模过程中需要注意翅片间的间距控制,间距过小会导致灰尘堆积后堵塞流道,长期使用后散热性能衰减过快,间距过大则会浪费外形空间,无法在有限体积内做到最大换热面积,通常自然对流场景下翅片间距控制在4-6mm,强制对流场景下可以缩小到2-3mm,适配不同的使用工况。

  从加工可行性角度,整个结构采用一体铝挤成型后再做表面阳极氧化处理,没有额外的拼接结构,不存在接触热阻的问题,阳极氧化层在提升表面耐腐蚀性的同时,也能小幅提升表面的辐射换热系数,在高温工况下通过辐射散出的热量可以占到总散热量的15%左右,这部分的增益在无风扇被动散热场景下尤为明显。结构上没有易损部件,只要安装时保证和热源的贴合压力在合理范围,长期使用不会出现性能衰减,可靠性远高于带热管、焊接结构的多组件散热件,适合对设备寿命要求长达5-10年的工业类电子设备使用。
