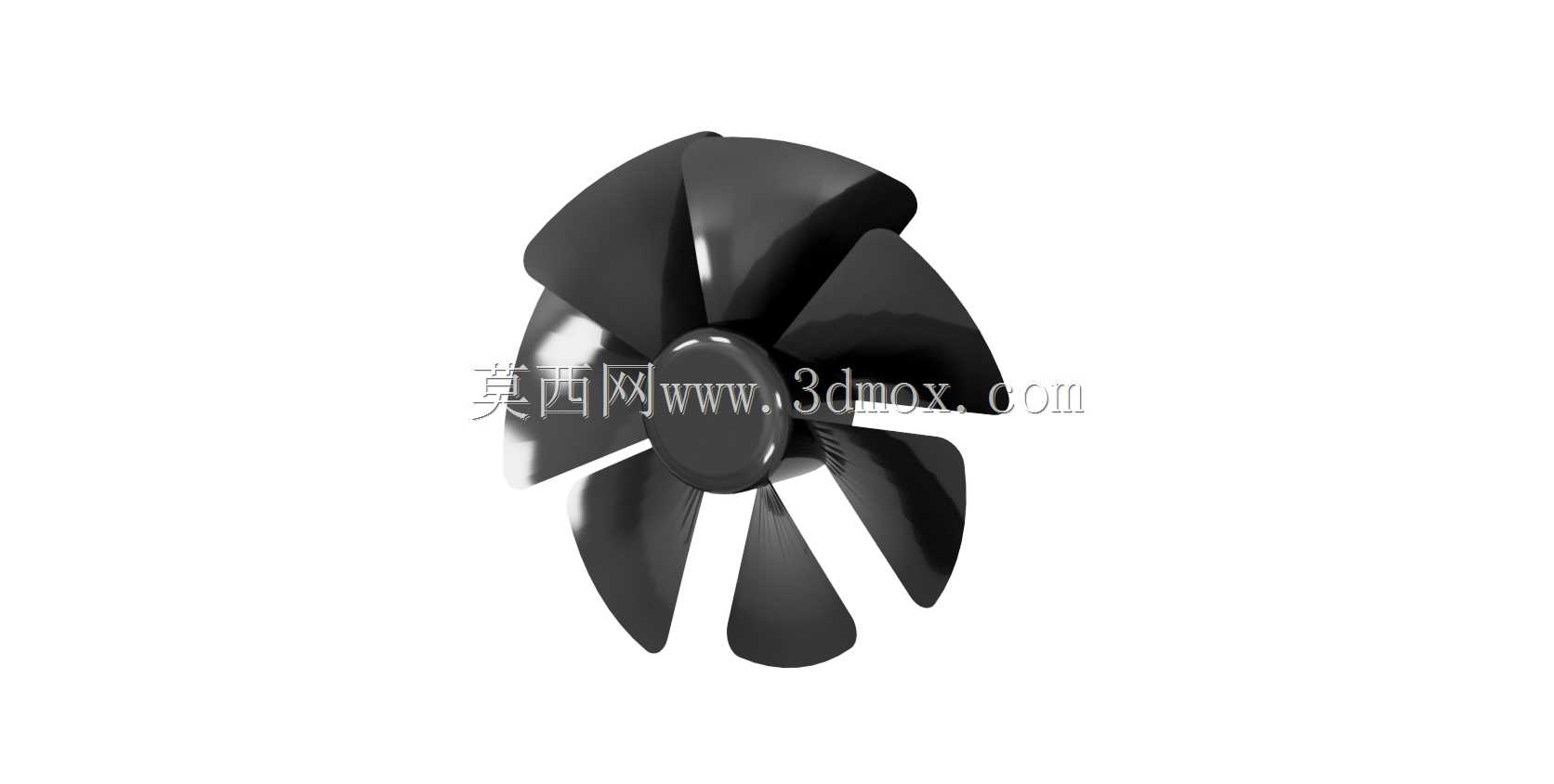

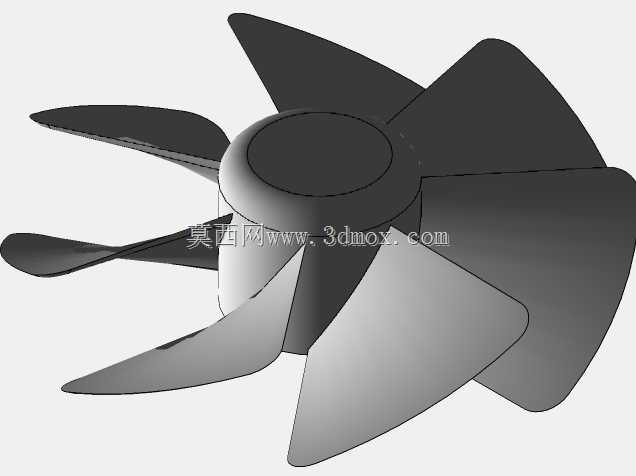

日常做消费电子散热结构选型时,这类七叶轴流风轮是桌面级CPU风冷、机箱排风、笔记本散热底座里最常见的动部件,和常见的五叶、九叶结构不同,七片叶片的布局在气动噪声和出风效率之间做了很均衡的取舍,不会像少叶结构那样低转速下风压不足出现紊流异音,也不会像多叶密齿结构那样对动平衡精度要求过高,量产时良率更可控。从结构细节看,每片叶片的翼型都做了变截面处理,叶根位置厚度更大,和中心轮毂做了圆弧过渡衔接,避免高速旋转时叶根位置出现应力集中,长期运转后出现叶片断裂的问题;叶尖位置做了薄化切边,同时带微小的后掠角度,这个设计是为了削减叶尖涡的强度,减少风叶切割空气时产生的高频啸叫,实际装机测试时,同转速下比直叶片结构的噪声值能低3到5分贝,
刚好匹配家用、办公场景对电脑运行静音性的要求。中心的轮毂是一体式的塑胶结构,中心预留了和电机轴配合的安装孔位,孔位周边做了加厚的定位凸台,装配时可以直接套在直流无刷电机的输出轴上,靠轴上的卡簧或者过盈配合完成固定,轮毂外圆的光滑弧面可以引导中心区域的气流向叶片方向导流,避免轮毂正前方出现气流滞止区,降低进风侧的风阻。安装边界上,这类风轮的外径通常适配80mm、92mm、120mm的标准风扇安装框,轴向宽度控制在25mm以内,刚好匹配标准机箱风扇位、塔式CPU散热器的安装尺寸,不需要额外修改机箱或者散热器的固定结构,替换兼容性很强。设计这类风轮的时候,首先要确认叶片的安装角,从叶根到叶尖的安装角是逐渐递减的,
保证不同半径位置的叶片切面都能保持合适的攻角,避免叶尖位置攻角过大出现气流分离,损失出风效率;其次要做动平衡配平,每片叶片的重量差要控制在0.1g以内,轮毂上预留的动平衡去重槽,可以在量产测试时通过微量削切调整整体质心,避免高速旋转时出现径向跳动,带动整个风扇模组产生共振,传递到机箱壁面放大噪声。实际应用中,这类风轮搭配对应的导风框使用时,进风侧的气流会被均匀导向叶片区域,出风侧的气流可以形成稳定的轴流风柱,直接吹向散热鳍片区域,带走鳍片上传导的热量,相比离心式风轮,轴流结构的进风阻力更小,相同功耗下能实现更大的通风量,适合开放式或者半开放式的电脑机箱散热场景。叶片的曲面弧度经过反复调整,不会出现局部过陡的曲面,
一方面是方便注塑模具的脱模,量产时不需要做复杂的抽芯结构,降低模具加工成本,另一方面也能减少气流在叶片表面的附面层分离,让气流顺着叶片曲面平滑流向出风侧,提升风能利用效率。还要注意叶尖和风扇内框的间隙控制,间隙过大会导致叶尖位置的压力泄露,降低整体风压,间隙过小则容易因为风轮的注塑收缩、动平衡跳动出现叶尖刮蹭内框的问题,通常设计时间隙控制在0.8mm到1.2mm之间,兼顾效率和装配容错率。另外,轮毂和叶片连接的位置做了圆角过渡,除了降低应力集中,还能减少气流在叶根位置的涡流损耗,让进风侧的气流更顺畅地进入叶片流道,不会在轮毂和叶片的夹角位置形成乱流区,额外增加气动噪声。这类风轮通常采用ABS或者改性PP材质注塑成型,材料本身有一定的韧性,即使长期在60度左右的工作环境下运转,也不会出现叶片脆化变形的问题,材料的自重较轻,电机启动时的负载更小,可以降低电机的启动电流,提升散热模组的整体使用寿命。在做三维建模的时候,每片叶片的曲面要保证曲率连续,不能出现局部的折面,否则不仅会影响气动性能,还会在注塑时出现应力痕,影响成品的外观和结构强度;阵列叶片的时候要保证圆周方向的角度均匀,七片叶片的夹角误差控制在0.1度以内,避免因为角度不均导致的动平衡超标,减少后续量产时的动平衡校正工作量。
