高密度平行翅片铝制散热基座结构设计

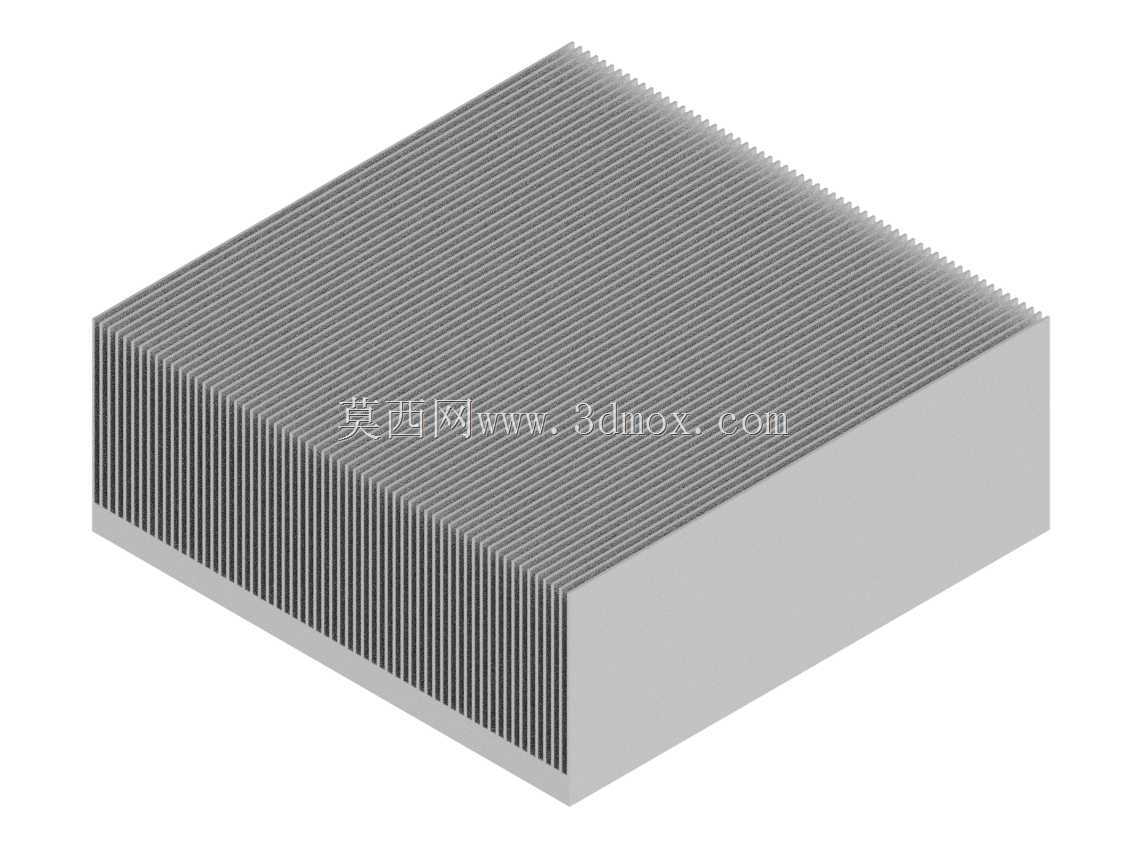

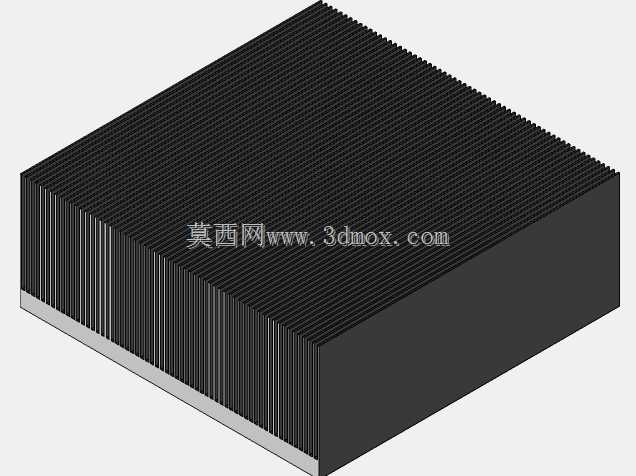

　　在消费电子、通讯基站功率模块、工业控制板卡的热管理场景中，被动式平面翅片散热器始终是中小功率器件散热方案里可靠性最高、成本最可控的选型方向，这类散热结构没有运动部件，不存在风扇失效、轴承磨损的运维风险，全生命周期内的散热性能衰减几乎可以忽略，尤其适合无人值守的通讯设备、密闭工控机箱这类无法频繁开展维护作业的安装场景。这款平面翅片结构采用等间距平行直肋布局，基座部分为整块实体导热块，所有翅片与基座为一体化成型结构，不存在拼接缝隙带来的接触热阻，热流从发热器件接触面传递到基座后，可以沿着翅片根部无阻碍地向每一片肋片传导，再通过肋片表面与流经翅片间隙的空气完成对流换热，把器件工作产生的热量持续扩散到周边环境中。从结构设计逻辑来看，

　　翅片的间距、厚度、高度三个核心参数是经过热阻匹配计算确定的：在自然对流工况下，过窄的翅片间隙会阻碍空气的冷热自然循环，热空气滞留在肋片缝隙里无法及时排出，会大幅降低换热效率；过宽的间隙则会浪费基座的有效安装面积，在有限的投影尺寸下无法布置足够的换热表面积。这款结构的翅片厚度控制在兼顾成型工艺与导热效率的区间内，过薄的翅片在铝挤成型时容易出现充型不全、顶部变形的问题，同时也会增大肋片自身的导热热阻，导致翅片顶端温度与根部温差过大，顶端部分的换热面积无法有效利用；过厚的翅片则会挤占间隙空间，减少可布置的翅片总数量，降低整体换热面积。基座的厚度设计也充分考虑了安装面的平面度加工需求与热扩散能力，

　　足够厚度的实体基座可以把发热器件集中输出的点热源快速均温，让整个基座平面的温度差控制在极小范围内，避免局部热流密度过高导致对应位置的翅片换热负荷过载，同时较厚的基座在后续铣削安装接触面时，不会因为加工应力导致整体结构变形，保证发热器件与散热基座安装面的贴合率达到90%以上，降低界面导热材料的填充厚度要求，减少接触热阻。从安装边界来看，这款散热器的整体外形为规整立方体结构，底部安装面为全平面设计，不需要额外设计复杂的安装卡扣结构，可以根据实际适配的器件尺寸，在基座非翅片面加工对应的螺纹孔或者定位沉台，既可以通过弹簧螺丝直接压装在BGA封装的芯片表面，也可以通过导热胶粘接在功率MOS管、整流模块的安装面上，适配性极强。

　　翅片部分的顶部为齐平设计，在整机结构空间紧张的场景下，还可以在翅片顶部直接贴装绝缘导热垫，接触机箱壳体的金属内壁，把一部分热量直接传导到机箱外壳上，进一步拓展整体散热能力，相当于把机箱壳体也变成了扩展散热面。在实际工程应用中，这类平面翅片散热器的适配场景非常广泛，小到消费级路由器的主芯片、台式机主板的南桥散热，大到通讯基站的射频功率模块、工业变频器的整流单元散热，都能见到同结构原理的散热产品。不同于针翅式或者铲齿式的散热结构，这种平行直肋的平面翅片结构在空气沿翅片长度方向流动时的风阻极低，即便是搭配低转速的静音风扇做强制风冷，也不需要风扇提供很高的静压就能让气流完全穿过所有翅片间隙，在噪音控制要求高的场景下优势非常明显。建模过程中需要特别注意翅片与基座衔接位置的圆角处理，直角衔接的位置不仅在铝挤成型时容易产生应力集中导致模具损耗加快，在实际温度循环工况下，反复的热胀冷缩也容易在直角位置产生疲劳裂纹，影响结构长期可靠性，因此所有肋片与基座的衔接位置都做了小尺寸的过渡圆角，既不影响换热面积，也能提升结构强度与成型良率。另外，整个结构的所有棱边都做了微小的倒角处理，避免生产转运、安装过程中锋利的切边划伤操作人员，也减少安装时磕碰导致翅片变形的概率——平行翅片一旦出现局部倒伏变形，就会堵塞对应的空气流道，影响局部区域的换热效率，因此结构边缘的抗磕碰设计也是实际量产中必须考虑的细节。
