坚固型多网口嵌入式工业通讯电路板

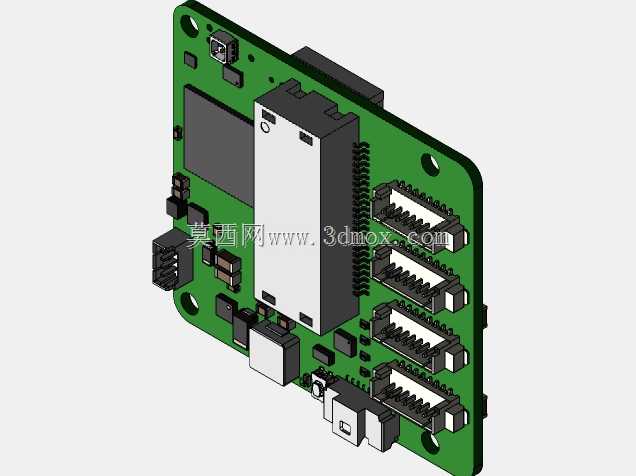

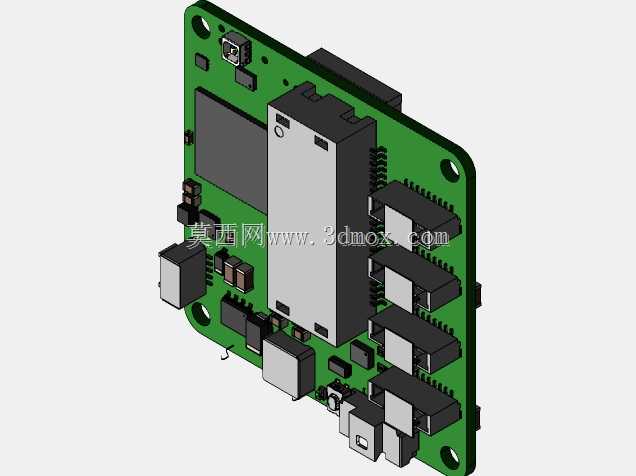

　　在工业现场通讯组网、户外无人值守设备数据传输、车载移动通讯节点这类对设备可靠性要求极高的场景里，普通商用级交换模块往往扛不住宽温波动、持续振动、粉尘潮气的侵蚀，很容易出现端口松动、链路中断、元器件脱焊的问题，这类场景下就需要专门做了加固设计的嵌入式通讯核心板来承担数据交换转发的核心功能。这款通讯核心板采用一体化PCB载板集成设计，所有功能元器件全部布局在单块绿色FR-4基材电路板上，板边预留了四个对称的沉头安装孔，安装孔位做了金属包边强化处理，避免长期振动下安装孔开裂导致板体移位，安装孔的中心距严格匹配工业标准导轨安装附件、嵌入式设备壳体的预装螺柱间距，不需要额外做转接板就可以直接固定在设备仓内部，板体整体轮廓做了圆角处理，

　　避免安装时剐蹭设备内部的线束或者其他板卡。从功能布局来看，板载核心处理模块采用金属屏蔽罩全覆盖封装，屏蔽罩通过焊接引脚直接与PCB板的接地层连通，既可以抵御工业现场的电磁干扰，避免强电设备启停时的电磁脉冲影响数据转发稳定性，也能给核心芯片提供额外的物理防护，避免异物磕碰导致芯片引脚脱焊。板侧排布了多组标准RJ45以太网接口，所有接口的金属外壳都直接与板体接地层连通，接口与PCB板的连接位置做了加固焊盘设计，比普通商用接口的抗拉扯、抗振动能力提升数倍，不会因为现场反复插拔网线或者设备长期振动出现接口虚焊脱落的问题。除了以太网接口之外，板上还集成了电源输入接口、状态指示模块、存储单元以及配套的电源滤波、信号调理电路，

　　所有贴片元器件都采用工业级宽温选型，电容电阻全部选用抗震性能更好的贴片封装，没有采用容易受振动影响的直插元器件，板上的电源回路做了多级防浪涌、反接保护设计，能够适配工业现场不稳定的电源输入，避免电压波动直接烧坏核心电路。设计过程中充分考虑了嵌入式集成的空间需求，板体整体厚度控制在标准嵌入式板卡的厚度范围内，所有外接接口都排布在板体的同一侧边缘，方便在设备壳体上对应位置开预留接口孔，不需要额外延长转接线就可以实现外部网线直连，板上的发热元器件位置对应预留了散热片贴装区域，用户可以根据实际工作环境的温度上限选择是否加装额外散热片，在密闭无主动散热的设备仓内也能保持长期稳定运行。在实际集成应用时，这款核心板可以直接嵌入到工业交换机外壳、

　　户外监控设备的通讯仓、车载数据采集终端、无人基站的通讯单元内部，承担多路以太网数据的交换转发功能，不需要用户再单独设计通讯核心电路，只需要匹配对应的电源输入回路和外壳安装结构就可以快速完成整套设备的开发，能够大幅缩短工业通讯类设备的研发周期，同时板卡的加固设计也能让整套设备适应更严苛的现场工作环境，减少后期运维的更换成本。板体上的元器件布局充分考虑了生产加工的工艺性，所有贴片元器件的排布间距满足SMT贴片加工的最小间距要求，屏蔽罩、接口这类大尺寸元器件的位置避开了波峰焊、回流焊的工艺干涉区域，批量生产时的加工良率更高，也方便后期维修时更换故障元器件。
