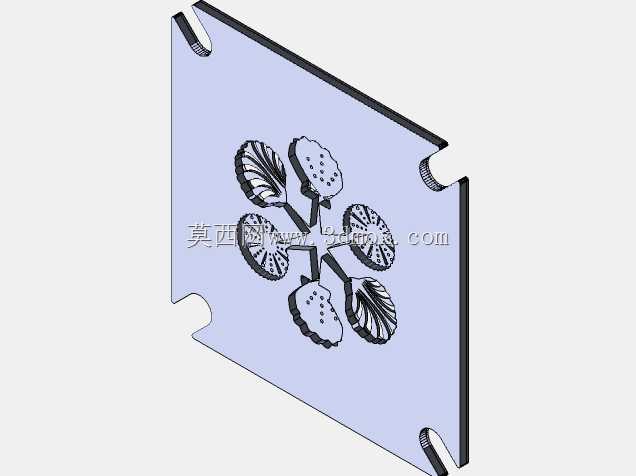

六瓣花型镂空装饰拼接板结构设计

　　该款带六瓣花型镂空的拼接板材，最初是为通讯设备外露装饰面的模块化装配需求开发的结构件，在户外通讯基站机柜的侧部装饰、室内通讯终端设备的外覆面板场景中均有适配空间，也可延伸用于同类型需要兼顾通风与装饰效果的设备外装部位。从结构设计逻辑来看，板材本体采用薄型平板基材，边缘设置的凹凸卡扣结构是核心装配特征，相邻板材可通过侧边的凸舌与凹槽实现快速嵌合拼接，无需额外辅助连接件即可完成多块板材的连续铺装，大幅降低现场装配的工序复杂度，卡扣的配合公差经过反复校核，既保证拼接后板面的平整度，也预留了温度变化带来的材料胀缩余量，避免长期使用后出现拼接处起拱或脱开的问题。板面中心的六瓣花型镂空结构并非单纯的装饰设计，每一处镂空的轮廓都做了圆弧过渡处理，

　　没有尖锐内角，一方面降低板材加工时的应力集中风险，减少激光切割或冲压成型过程中出现微裂纹的概率，另一方面镂空区域可形成稳定的通风通路，当板材覆盖在设备散热面外侧时，不会阻挡设备内部的热量散出，同时花型的对称布局让整块板的受力分布更均匀，不会因为局部镂空导致板材整体刚度出现明显下降。从安装边界来看，板材的四个侧边卡扣位置采用对称式布局，单块板的长宽尺寸按照通用通讯设备外装面板的模数设计，可适配常见的19英寸机柜侧装位尺寸，也可根据实际铺装面积进行多块组合，拼接完成后整体板面的镂空图案可形成连续的视觉效果，不会出现图案错位的问题。板材的厚度选择兼顾了结构强度与轻量化需求，过薄会导致拼接后板面易出现翘曲变形，过厚则会增加整体重量、

　　提升材料成本，同时也会让卡扣的嵌合操作难度上升，设计时针对不同应用场景的受力需求，预留了厚度调整的参数空间，可根据实际使用的基材材质调整具体厚度值。在细节处理上，所有镂空边缘与板材外边缘都做了微小的倒角处理，去除加工过程中产生的毛刺，避免装配或后期维护过程中划伤操作人员，同时倒角结构也能让板材在喷涂表面处理时，涂层附着更均匀，减少边缘处涂层堆积或漏涂的问题。这类带装饰性镂空的拼接板材，区别于普通的冲孔通风板，在满足设备通风、防护、装配需求的同时，通过对称花型的设计提升了设备外观的精致度，尤其适用于对外观有一定要求的商用场景通讯设备，既不需要额外加装装饰外罩，也能避免普通冲孔板外观过于单调的问题。在建模过程中，

　　花型的每一个瓣状轮廓都采用参数化草图绘制，可根据实际通风量需求调整镂空区域的占比，当设备散热需求更高时，可在保证板材刚度的前提下适当扩大镂空面积，若需要更高的防护等级，则可缩小镂空尺寸、调整瓣片间隙，整个参数化模型可快速适配不同的设计需求，无需重新绘制整体结构。拼接卡扣的尺寸也做了参数化关联，当调整板材厚度时，卡扣的凸舌高度、凹槽深度会自动匹配对应尺寸，保证不同厚度规格的板材都能实现顺畅拼接，减少重复建模的工作量。从实际使用的角度出发，这类板材的安装不需要专业的工装工具，操作人员仅需对准相邻板材的卡扣位置轻压即可完成装配，后期维护时如果单块板材出现损坏，也可单独拆卸更换，不需要拆解整面铺装的板材，大幅降低后期维护的成本与时间投入。板材表面可根据使用环境选择不同的处理工艺，户外使用时可采用喷塑处理提升耐候性，室内使用时可采用阳极氧化或烤漆处理匹配设备整体外观色调，镂空结构的存在也让表面处理过程中，板材各个面都能充分接触处理药剂，不会出现积液导致的处理不均问题。
