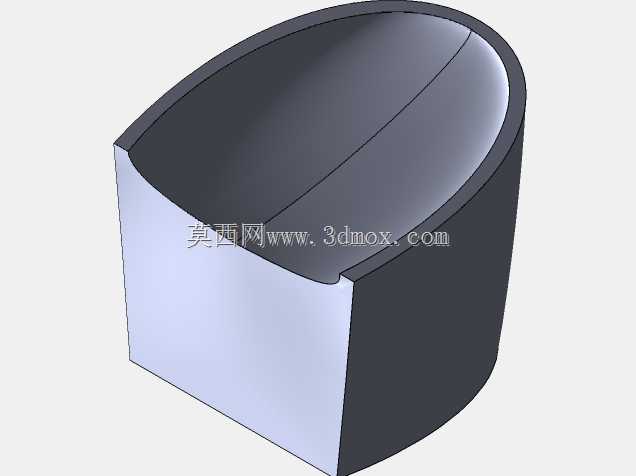

异形截面半开放壳体结构件三维设计

　　该结构件属于通讯终端配套的壳体类零部件，主要应用于手持类通讯设备的端侧防护与内部元器件容纳场景，日常使用中需要兼顾握持贴合度、内部元件防护性以及装配兼容性。从结构形态来看，整体采用半开放的异形截面设计，主体侧壁为等厚薄壁结构，顶部开口采用非对称的椭圆弧面收边，区别于常规的矩形或正圆形壳体，这种弧面轮廓完全贴合人手握持时的指腹弧度，长时间持握不会产生硌手的棱角压迫感，同时曲面过渡的边缘也能在设备意外跌落时分散冲击力，降低边角开裂的风险。

　　设计过程中首先确定了内部的安装边界，腔体内部预留的空间完全匹配对应通讯模块的堆叠尺寸，侧壁厚度经过受力校核，在满足日常抗挤压、抗摔落强度要求的前提下尽可能做薄，减少整体材料占用与成品重量。内壁做了顺滑的曲面过渡，没有突兀的直角转折，一方面是为了适配注塑成型的工艺要求，避免壁厚不均导致的缩水、翘曲问题，另一方面也能在装配时引导内部元器件顺利就位，减少装配卡滞的概率。开口处的边缘做了微小的加厚止口结构，用于和上盖组件配合定位，装配时可以直接通过止口完成径向定位，不需要额外增加定位柱就能保证上下组件的同轴度，减少装配工序的复杂度。

　　从安装适配的角度来看，该壳体的外轮廓最大尺寸严格匹配对应手持设备的整体尺寸边界，底部为平整的封闭端面，可以直接贴合设备内部的主板支撑板，端面预留的装配位可以通过卡扣或者超声焊接的方式和底托结构固定，不需要额外设计复杂的连接结构。侧壁的曲面弧度经过反复调整，既保证了内部腔体的有效容积能够容纳电池、通讯天线等核心元件，又不会让外轮廓过于臃肿，握持时的围度刚好适配成年用户的手型尺寸。

　　在实际使用场景中，这类壳体除了承担基础的防护作用，还需要兼顾信号穿透性，因此整体采用均匀的薄壁设计，没有在天线对应位置设置金属嵌件或者过厚的塑胶遮挡，避免影响通讯信号的收发效果。半开放的结构设计也方便后期的元件检修与组装，生产过程中可以直接从开口侧将预装好的内部模组整体推入腔体，再通过止口配合完成上盖封装，大幅提升装配效率。结构的受力分布经过模拟验证，日常使用中常见的挤压、摔落工况下，应力会沿着弧形侧壁均匀分散，不会在局部产生应力集中导致壳体破裂，开口边缘的加厚结构也能避免磕碰时出现边缘崩缺的问题，满足通讯类手持设备日常使用的耐用性要求。
