方形组合式注塑模胚基础结构设计

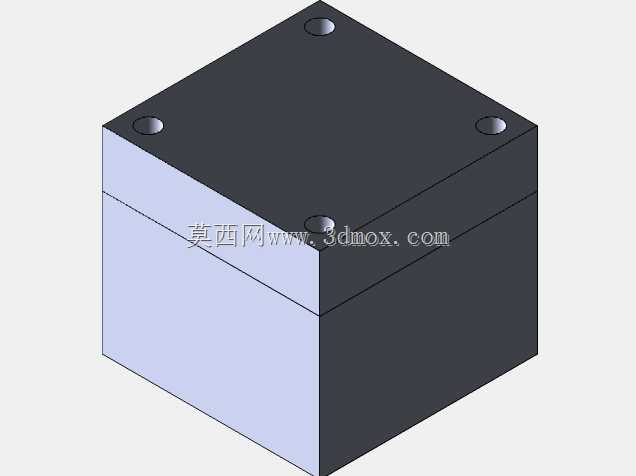

　　在注塑成型生产环节中，模胚是整套模具的核心承载基座，所有型腔、型芯、顶出机构、冷却回路都要依托模胚完成定位与装配，这套方形组合式模胚结构，适配小尺寸平板类、盒类塑胶件的注塑生产需求，常见于消费电子小型结构件、日用塑胶配件的量产场景。从实际装配逻辑来看，这套结构采用上下两层叠合的分体式设计，下层为定模侧基座，上层为动模侧安装板，四个角位预留的沉头安装孔，是用于模胚与注塑机工作台、动模固定板的锁紧固定，孔位的沉头深度经过匹配标准内六角螺丝的头部尺寸设计，装配后螺丝头部不会突出模胚表面，避免合模过程中出现干涉磕碰。设计阶段优先考虑了加工便利性，整体外形采用规则立方体结构，六个面均可通过普通铣床完成粗加工，

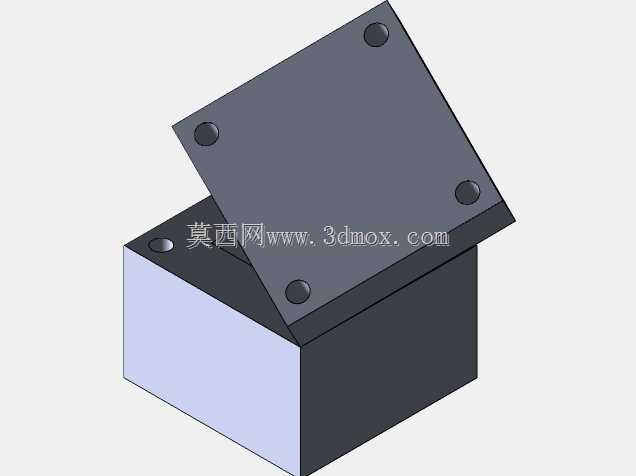

　　后续精磨工序就能保证各面的平行度与垂直度要求，不需要复杂的五轴加工工序，能有效降低模具的制造成本与加工周期。上下模的分模面设置在整体高度约二分之一的位置，分模面采用全平面贴合设计，没有额外的锁模扣定位结构，依靠四个角位的导柱导套（图中未展示导柱安装细节，对应沉孔为导柱预留安装位）就能完成合模时的精准定位，这种设计适配投影面积较小、成型压力不高的塑胶件生产，不需要额外增加精定位结构就能满足成型精度要求。从安装边界来看，整体立方体的外形没有突出的外挂结构，所有安装孔位都设置在模胚本体的实体区域内，安装时不需要在注塑机工作台上额外加工避让槽，适配多数小型卧式注塑机的安装尺寸规格，模胚的侧壁厚度预留了足够的加工余量，

　　后续如果需要在侧面开设冷却水嘴安装孔、顶出杆过孔，都有足够的实体空间完成二次加工，不会出现壁厚不足导致的模具强度问题。在实际生产使用中，这套模胚属于通用型基础模架，设计时没有预留特定型腔的安装槽位，使用者可以根据具体产品的形状尺寸，在上下模的合模面区域加工对应的型腔与型芯结构，不需要重新设计模胚的整体尺寸，能大幅缩短模具的开发周期。上下模叠合后的贴合面平面度要求控制在0.02mm以内，避免合模后出现溢料飞边的问题，四个角位的安装孔位置度公差控制在0.05mm以内，保证模胚安装到注塑机后，动定模的同轴度符合成型要求。考虑到注塑生产过程中模胚会反复承受合模压力与熔融塑胶的注射压力，整体结构的壁厚设计均匀，

　　没有出现局部壁厚过薄的应力集中区域，长期生产过程中不会出现模胚变形的问题。日常模具维护时，只需要拆开上下模的连接螺丝，就能完成型腔表面的抛光、冷却水道的清理作业，不需要将整套模胚从注塑机上完全拆卸，能减少设备停机维护的时间。这套结构的设计思路偏向通用化、标准化，没有针对特定产品做特殊结构设计，目的是打造一款可复用的基础模胚组件，结构设计人员只需要在此基础上添加对应产品的成型结构，就能快速完成整套模具的设计工作，避免重复进行模胚部分的建模与强度校核工作，提升模具设计的整体效率。
