异形弧面直筒类通讯配套壳体结构

项目分类:通讯工具类 发布时间:2022-06-28 ID:663590
  • 异形弧面直筒类通讯配套壳体结构

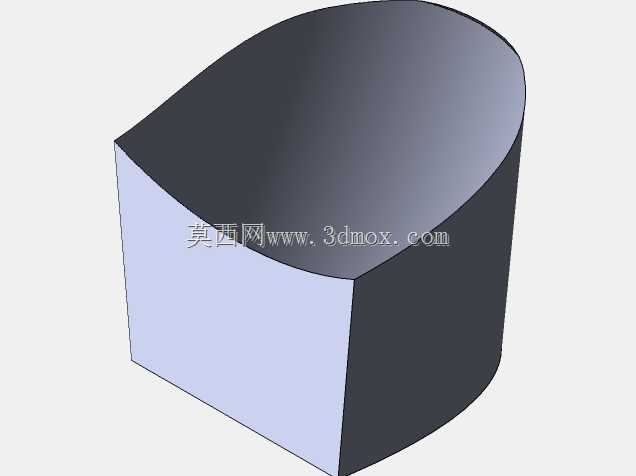

  做结构设计的同行大多碰到过这类非规则回转面的壳体需求,尤其是通讯配套的外置防护构件,既要兼顾内部元器件的容纳空间,又要适配安装点位的边界限制,还要考虑户外布设时的风阻、积水等实际工况问题。这个构件的主体采用直筒段加顶部斜切弧面的组合构型,下半段是规整的直壁结构,这部分的设计初衷是适配内部规则排布的通讯模组、接线端子等标准件,直壁结构可以最大化利用内部空间,减少无效的结构冗余,同时直壁段的外侧平面可以直接作为安装基准面,和安装支架的贴合面完全匹配,不需要额外做转接定位结构,能降低装配环节的公差累积。顶部的斜切弧面并非单纯的造型设计,实际工程应用中,这类外露的通讯配套壳体如果采用平顶结构,顶部很容易积存雨水、落叶或者扬尘,

  长期堆积会侵蚀壳体表面的防护涂层,甚至顺着拼接缝隙渗入内部影响元器件性能,斜切的弧面可以让落尘、降水顺着弧面自然滑落,不会在顶部形成积留区域,同时弧面的流线型构型可以降低户外高空布设时的风阻系数,在沿海或者多风区域布设时,能减少风载荷对安装支架的持续作用力,提升整体布设的稳定性。从安装边界来看,直筒段的外径尺寸控制在常规通讯杆装配件的适配范围内,可以直接兼容现有常用的喉箍、抱箍安装规格,不需要单独开模定制安装紧固件,能大幅降低现场施工的配件成本。直壁段和弧面段的衔接位置做了等半径的圆角过渡,这个细节处理一方面是避免尖锐棱边在装配、运维过程中划伤操作人员,另一方面是减少结构应力集中的点位,

  因为这类壳体一般采用注塑或者薄板折弯焊接工艺加工,尖角位置在成型过程中很容易出现材料填充不足或者焊接应力开裂的问题,圆角过渡可以让材料在成型时流动更均匀,焊接时的应力也能顺着圆弧面分散,提升构件整体的结构强度。在内部结构的设计逻辑上,直壁段的内壁预留了均匀分布的安装柱位,这些柱位的位置是对应内部通讯电路板、信号模块的固定孔位设计的,不需要额外增加内部安装支架,电路板可以直接通过螺丝固定在内壁的柱位上,既减少了配件数量,又能让内部元器件和壳体内壁保持足够的间隙,预留出布线和散热的空间,避免元器件工作时产生的热量直接传导到壳体外表面,也能防止外部低温环境下壳体内壁产生的凝露直接滴落在电路板上。顶部弧面的壁厚和直筒段保持一致,

  没有做局部的加厚或者减薄,这是为了适配注塑成型的工艺要求,均匀的壁厚可以避免成型过程中出现缩痕、气泡等缺陷,同时也能让整个壳体的结构强度保持一致,在受到外力冲击时不会因为局部壁厚差异出现应力断裂的问题。这类构件在实际应用中,大多用在户外分布式通讯节点的信号中继设备上,比如园区内的信号补点、厂区内的局域通讯基站配套防护壳,既可以独立抱杆安装,也可以搭配支架固定在建筑外墙、设备机架侧面,直壁段的平面还可以预留标识粘贴或者丝印的区域,方便运维人员快速识别设备编号和参数信息。和常规的圆柱形或者方形壳体相比,这种异形弧面的构型在相同内部容积的情况下,整体的视觉体量更小,不会在布设场景中显得过于突兀,同时弧面的结构相比方形壳体的棱角结构,抗冲击性能更好,在受到外力碰撞时,弧面可以将冲击力分散到更大的区域,减少局部破损的概率。在建模过程中,这类结构需要重点关注直壁段和弧面段的衔接曲面连续性,要保证相切连续才能避免成型后出现明显的拼接棱线,同时内壁的安装柱位要和外壁保持足够的壁厚距离,避免柱位位置出现外观面的缩痕,顶部弧面的斜切角度需要结合实际布设区域的年平均降水量、最大风速等参数调整,保证排水顺畅的同时不会因为角度过大导致内部有效空间被过多占用。
