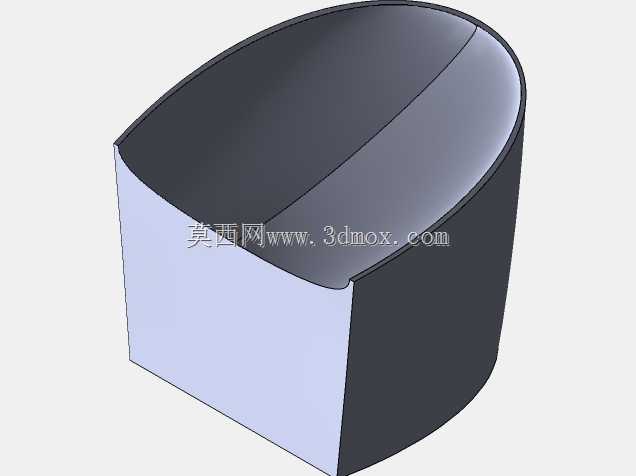

1mm壁厚D型截面通讯设备防护壳体

　　这款D型截面的薄壁壳体，是面向手持通讯终端配套开发的外置防护结构件，日常在户外作业通讯设备、便携数据采集终端、工业对讲设备的配套结构中应用较多，主要承担内部电路板、电池模组、通讯天线的承载与外部防护作用，避免设备在日常携带、作业磕碰过程中出现内部元器件移位、外壳破损的问题。从结构设计逻辑来看，采用1mm均匀壁厚的设计，首先是匹配通用注塑工艺的成型要求，均匀壁厚可以避免注塑过程中出现缩痕、填充不足、翘曲变形的问题，对于ABS或者PC+ABS这类常用通讯外壳材质来说，1mm的壁厚既能保证结构的抗冲击强度，又能尽可能控制整体件的重量，适配手持设备长时间握持的轻量化需求。截面采用直边加圆弧的D型设计，并非单纯的外观造型选择，

　　直边部分可以在设备装配时对准内部PCB板的平直边缘，起到装配定位的作用，避免壳体与内部板件出现相对转动，圆弧部分则完全贴合人手握持的掌心弧度，长时间单手握持操作设备按键时，不会出现直角硌手的问题，同时圆弧曲面的结构刚性比纯直角结构更好，在受到侧面挤压冲击时，曲面可以分散部分应力，降低壳体开裂的风险。壳体的开口端做了内收的薄边处理，这个结构是用来和设备的上盖部分做扣合装配的，装配时上盖的凸边可以直接嵌入这个内收边的内侧，不需要额外增加复杂的卡扣结构就能实现初步定位，后续只需要在壳体内部预留的螺丝柱位置打2-3颗自攻螺丝，就能完成上下壳体的紧固，装配工序简单，适合批量生产的组装节拍。从安装边界来看，

　　壳体内部的净空尺寸完全匹配常规6s规格通讯模组的排布，直边侧的内壁预留了0.2mm的装配间隙，避免PCB板装配时出现卡滞，圆弧侧的内壁则预留了天线净空区，没有设计多余的加强筋结构，避免金属材质的螺丝或者加强筋对通讯天线的信号造成屏蔽，影响设备的通讯信号强度。壳体的外表面做了哑光蚀纹的预留设计位，不需要后续额外做喷涂处理就能实现防滑的握持效果，同时日常使用中不容易残留指纹和划痕，适合户外作业的复杂使用场景。在结构强度校核层面，1mm壁厚的D型结构，在1米高度自由跌落至水泥地面的工况下，圆弧侧着地时的变形量可以控制在0.3mm以内，不会触碰到内部的电池模组和电路板，直边侧着地时，因为直边部分的内壁可以贴合内部PCB板的边缘，

　　板件可以分担部分冲击载荷，也不会出现壳体破裂的问题。另外这种D型截面的壳体，在模具设计时可以采用直顶加斜顶的简单结构，不需要复杂的抽芯机构，模具加工成本低，量产时的成型周期可以控制在15秒以内，能有效控制单件的生产成本，适配消费类、工业类通讯终端的成本控制要求。日常选型时，这类壳体可以直接适配宽度在60mm以内、长度在100mm以内的通讯核心模组，不需要对壳体结构做大幅修改，只需要根据实际接口位置在壳体直边侧预留对应的开孔位，就能快速完成整套设备的结构适配，大幅缩短新产品的结构开发周期。
