异形弧面收纳容器结构设计

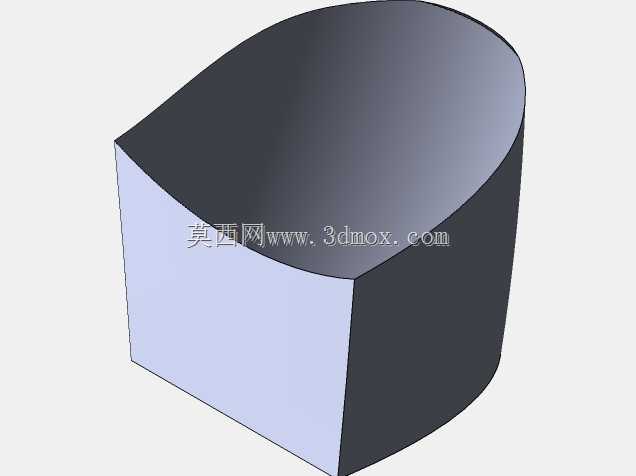

　　这款异形弧面壳体结构的设计，最初是针对桌面小型物件收纳场景做的定向开发，日常办公场景里，零散的回形针、图钉、办公用小型通讯配件转接件、耳机塞这类小物件很容易散落在桌面，常规的方形收纳盒边角容易积灰，直角位置清理难度大，取放边角位置的小物件时手指容易被直角硌到，因此在结构选型阶段就放弃了传统的直棱直角壳体方案。整体造型采用单侧直壁配合大弧面围合的结构，直壁一侧可以紧贴桌面挡板、显示器侧边或者工位隔断放置，不会出现圆弧面贴合平面时留缝、容易被碰移位的问题，弧面侧朝向操作人员，取放物件时手臂顺着弧面滑动不会有磕碰的触感，日常擦拭清洁的时候抹布顺着弧面可以一次擦过整个外表面，没有清洁死角。从结构壁厚设计来看，整体采用均匀壁厚布局，

　　壳体壁厚控制在常规注塑工艺允许的区间，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲变形的问题，开口位置做了微小的外翻边结构，既可以提升整个壳体开口处的结构强度，避免日常拿取时开口位置受力开裂，也能在多个同规格壳体叠放时起到定位作用，仓储运输过程中可以嵌套叠放，大幅降低占用的仓储空间。底部设计有一圈微凸的支撑边，整个壳体放置在桌面时，只有支撑边和桌面接触，即使桌面有轻微的不平整，也能保证壳体放置平稳，不会出现放不平晃荡的情况，同时支撑边围合的底部内凹区域，可以预留空间粘贴防滑胶垫，适配玻璃桌面、光滑烤漆桌面这类摩擦力小的使用场景，避免拿取物件时容器跟着滑动。从安装边界尺寸来看，直壁侧的平直度公差控制在合理范围，

　　保证和垂直立面贴合时缝隙均匀，不会出现局部缝隙过大影响美观的问题，整体高度设计适配桌面常用小物件的取放高度，不会因为过高遮挡显示器视线，也不会因为过浅导致存放的物件容易洒出。内部空间做了无隔断的大通舱设计，没有额外的分隔筋，一方面可以降低注塑模具的结构复杂度，减少模具抽芯、滑块的数量，降低开模成本，另一方面无隔断的空间可以灵活放置不同尺寸的小物件，不会因为固定隔断的尺寸限制，导致稍大一点的配件放不进去。弧面的曲率经过反复调整，既保证弧面足够顺滑没有突兀的折角，也控制了弧面外凸的幅度，不会因为弧面外凸过多额外占用桌面的有效使用面积，在靠近开口位置的弧面做了微小的内收角度，一方面可以提升整个壳体的结构刚性，

　　减少薄壁壳体容易出现的侧壁形变问题，另一方面当容器不小心被碰倾斜时，内部存放的小物件不会直接顺着弧面滑出，有一定的防洒落作用。在建模阶段，整个曲面采用G2连续过渡，直壁和弧面的衔接位置做了小圆角过渡，避免应力集中，日常使用中即使偶尔摔落到地面，衔接位置也不会因为应力集中出现开裂的问题。壳体的底部支撑边高度经过测算，既保证足够的支撑强度，也不会因为支撑边过高导致整个容器的重心上移，提升放置的稳定性，日常触碰容器侧面时，不容易出现侧翻的情况。这款结构除了桌面收纳用途外，也可以作为小型通讯配件的周转容器，在生产线工位上存放小型的通讯接头、螺丝、接线端子这类小零件，直壁侧可以紧贴工位工装的侧边放置，不占用工位的操作空间，弧面侧方便操作人员随手取放零件，提升工位的操作效率。针对不同的使用场景，只需要调整整体的缩放比例，就可以适配不同尺寸的物件存放需求，整体结构没有复杂的倒扣结构，模具结构简单，量产时成型周期短，生产良率高，适合大批量注塑生产。
