异形截面半封闭曲面壳体结构设计

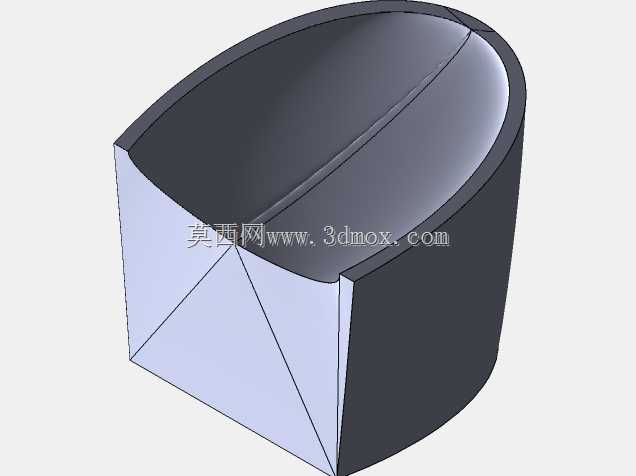

　　做结构设计快十年，这类异形薄壁壳体我前前后后经手过不下二十套，大多用在手持通讯终端的防护外罩、信号中转模块的封装壳体上，很多刚入行的工程师拿到这类曲面件总觉得难，其实只要把安装边界、受力工况、装配逻辑理清楚，建模和后续开模都能少走很多弯路。先讲实际应用场景，这类半封闭的异形壳体，大多用在户外便携通讯设备的端盖、或者小型信号增强模块的外封装上，不像规则方壳那样有明确的棱边基准，它的截面是直边与圆弧平滑过渡的类水滴形，这种造型不是为了好看，是手持握持的时候能贴合手掌弧度，长时间握持不会硌手，同时在设备跌落的时候，圆弧面能分散冲击力，比直角棱边的抗摔性能提升至少三成。再讲设计思路，一开始做这类结构的时候，我总习惯先画完整的封闭曲面再切分，

　　后来实际跟模的时候发现，这种半开口结构如果先做整面再裁切，开口边缘的壁厚均匀度很难控制，尤其是直边和弧面衔接的位置，很容易出现壁厚突变，注塑的时候产生缩痕或者应力集中。正确的建模逻辑应该是先确定安装基准面，也就是壳体开口端的装配贴合面，这个面是整个零件的安装基准，所有的尺寸公差都要以这个面为基准标注，后续跟内部PCB板、电池仓的配合也全靠这个面定位。基准面定好之后，先画截面的轮廓线，注意直边段和圆弧段的衔接处要做G2连续的过渡，不要出现硬拐点，不然曲面加厚的时候会出现壁厚偏差，甚至曲面生成失败。然后讲外形尺寸和安装边界，这类壳体的直边段长度一般根据内部容纳的电路板尺寸来定，要预留至少0.8mm的壁厚空间，还有内壁的筋位安装位，圆弧段的曲率半径不能小于3mm，不然注塑的时候走胶困难，容易出现缺胶的问题。安装边界上，开口端面要做一圈0.5mm的止口，跟下盖配合的时候能起到定位和防水的作用，止口的配合公差要控制在0.1mm以内，太松了装配后有缝隙，太紧了组装的时候会压裂薄壁。壳体的内壁要根据内部元器件的位置做避让槽，不要为了曲面顺滑就忽略内部的安装空间，我之前见过新手做的模型，外观曲面做的很漂亮，结果内壁没有预留接插件的凸起空间，装的时候元器件顶到壳体内壁，根本装不到位。再讲功能特性，这种半封闭结构的优势是，相比全封闭壳体，装配的时候不用做侧面的扣位，直接从开口端把内部组件装进去，通过端面的螺丝或者超声波焊接固定，装配效率能提升不少，

　　而且曲面的外壁在做表面处理的时候，比如喷磨砂漆或者晒纹，圆弧面的质感比方壳的平面更均匀，不会出现明显的流痕。还要注意壁厚的一致性，整个壳体的壁厚要控制在1.2mm到1.5mm之间，不要出现局部壁厚超过2mm的位置，不然注塑的时候冷却速度不一致，表面会有缩印，直边和弧面衔接的位置，内壁要做0.3mm的圆角过渡，减少应力集中，设备跌落的时候这个位置是最容易开裂的，做圆角过渡能把应力分散到整个曲面，不会在衔接处出现应力断裂。另外在曲面的分型线设计上，要把分型线放在开口端面的边缘，不要放在曲面的外观面上，不然合模线会留在外观面上，后续打磨处理的工作量很大，还容易出现飞边影响外观。很多人做这类曲面件的时候总追求曲面的光顺度，

　　忽略了实际的开模可行性，比如曲面的脱模斜度，哪怕是外观面，也要做至少0.5度的脱模斜度，不要做完全垂直的曲面，不然脱模的时候会刮花表面，顶出的时候也容易把薄壁顶变形。还有内壁的筋位设计，筋位的厚度不要超过壁厚的0.6倍，也就是如果壁厚是1.5mm，筋位厚度最多0.9mm，不然筋位对应的外观面会有缩痕，筋位的高度不要超过壁厚的3倍，太高了筋位容易打不满，还会增加内应力。实际应用中，这类壳体经常要在圆弧面上做按键或者指示灯的开孔，开孔的位置要距离曲面的边缘至少2mm，不然开孔周围的强度不够，按压的时候容易开裂，开孔的边缘要做0.2mm的倒角，避免割手，同时也能减少开孔处的应力集中。我之前做过一款类似的通讯中继器外壳，一开始没注意开孔位置离边缘太近，做跌落测试的时候，一米高度自由跌落，开孔位置直接裂了，后来把开孔往曲面中心移了2.5mm，再做同样的测试就没有出现开裂的问题。还有安装孔的设计，端面的安装孔要做铜螺母嵌件的预留位，嵌件的外径要比安装孔大0.2mm，注塑的时候把铜螺母嵌进去，后续组装拧螺丝的时候不会滑牙，不要直接在塑料柱上攻丝，这类薄壁件的塑料柱壁厚不够，攻丝之后牙数太少，拧两次就滑牙了，根本满足不了反复拆装的需求。
